国产一区二区三区无码免费,亚洲精品毛片一区二区三区,赵奕欢被揉到高潮下不了床小说

研究背景

超導材料因其獨特的電學特性，成為了量子技術和微納米電路研究的熱點。尤其是在量子計算和高頻傳感器等領域，超導材料具有零直流電阻、低內損耗以及高阻抗等優點。

然而，傳統幾何形狀的電感器由于固有電容的限制，無法達到所需的超電感特性，其總回路阻抗被限制在小于量子電阻的值，限制了其應用潛力。因此，超導材料的動能電感成為解決這一問題的關鍵。

成果簡介

為了克服這些限制，南洋理工大學Yogesh Kumar Srivastava， Ranjan Singh等在Nature Materials期刊上發表了題為“YBa₂Cu₃O₇ as a high-temperature superinductor”的最新論文。科學家們提出通過在超導薄膜中引入Pearl電感（Pearl inductance）來增強動能電感，從而實現超電感。Pearl電感源于超導薄膜中渦旋屏蔽電流的擴展，這種電流的衰減速度比倫敦穿透深度 λL 更慢，能夠有效提高電感特性。

研究表明，超薄高超導臨界溫度（Tc）YBCO 薄膜可以在Pearl長度尺度上實現大幅度的動能電感增強，進而實現太赫茲頻率下的超電感。這些新型超導材料展示了超過量子電阻限制的阻抗，為量子設備、傳感器以及基于動能電感的光子探測器的設計提供了新的思路。

研究亮點

（1）實驗首次通過工程化超薄YBCO超導薄膜，觀察到了Pearl電感（Pearl inductance）引起的太赫茲超電感現象。通過在厚度為λL/7的超薄超導薄膜中實現Pearl電感，成功擴展了渦旋屏蔽超電流的范圍，從λL延伸至14λL。

（2）實驗通過開發用于超電感表征的電路模型，揭示了該超薄超導材料的阻抗超過量子電阻RQ（6.47kΩ）33%。該設備在25nm和35nm厚度的超導薄膜中分別表現出8.6kΩ和7.2kΩ的高阻抗，突破了傳統約束，達到了太赫茲頻段的超電感。

（3）實驗進一步通過光脈沖照射25nm厚YBCO超導薄膜，發現超快時間尺度（7ps）下，通過動態光學控制，成功調節了庫珀對密度，進而調控了Pearl電感、動能電感以及頻率靈活性，頻率變化達到76GHz。該研究為設計基于Pearl長度尺度的超導超材料共振器提供了新的路徑。

圖文解讀

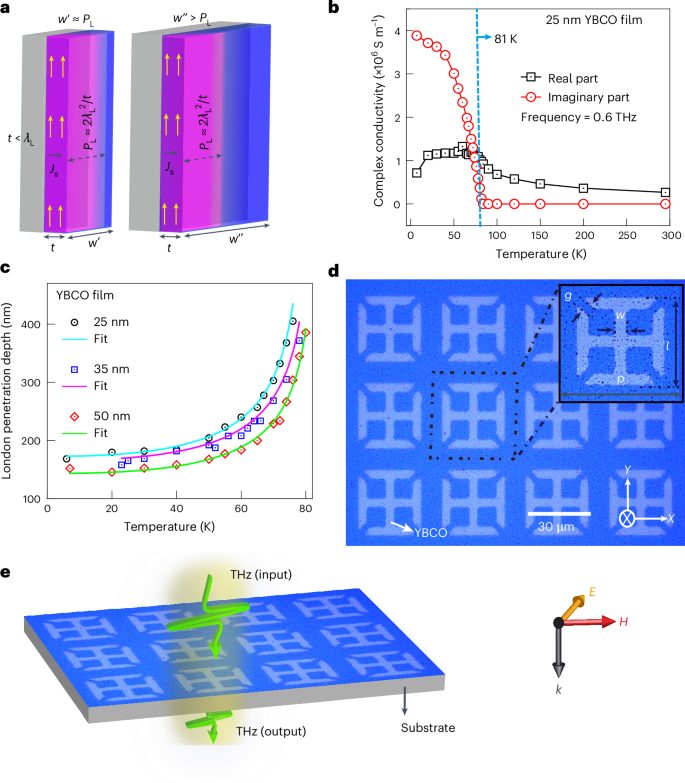

圖1:載流超導SC薄膜中，珀爾Pearl長度和元器件設計。

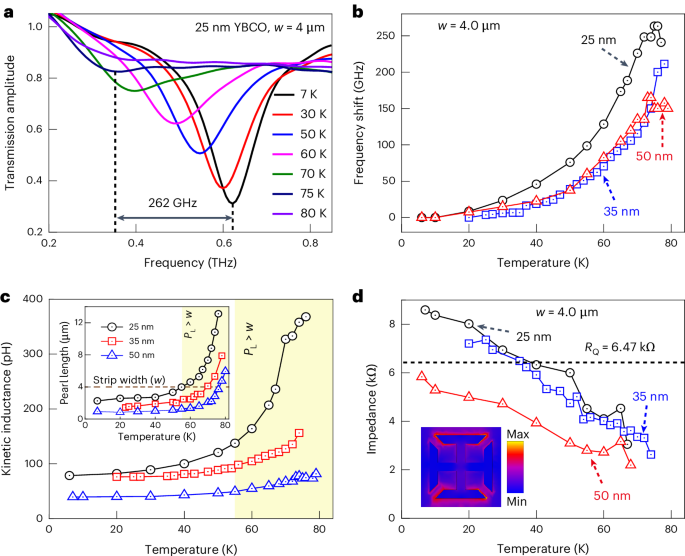

圖2: 在YBCO元器件和超級電感中，珀爾Pearl電感驅動的LC諧振位移。

圖3: 在超薄超導體器件中，珀爾Pearl長度在超電感出現中的作用。

圖4: 超材料器件共振頻率、珀爾Pearl長度和動力學電感的超快光學控制。

結論展望

本文的研究為超導超材料在太赫茲頻段的應用開辟了新的前景，尤其是在超電感和超導量子技術領域。通過精確調控超薄YBCO超導薄膜的幾何結構，研究人員成功實現了基于Pearl長度尺度的超電感效應，突破了傳統超導電感的限制，達到了超高阻抗（超過量子電阻RQ）的太赫茲頻率。這一成果揭示了Pearl電感和超電感的新機制，尤其是在超導薄膜結構化后的表現，挑戰了現有理論并帶來了新的物理理解。

此外，通過超快光學激勵實現超電感的主動調控，展示了該技術在量子傳感、超導計算、寬帶輻射探測等領域的巨大潛力。該研究不僅推動了超導材料在量子信息技術中的應用，還為設計更小型、更高效的超電感器件提供了創新思路。通過結構化超導薄膜，研究者能夠實現更高頻率、更強功能的超導元件，為下一代量子傳感器和量子計算機的開發奠定了基礎。

文獻信息

Srivastava, Y.K., Pang, T.C.I., Gupta, M. et al. YBa2Cu3O7 as a high-temperature superinductor. Nat. Mater. (2025).

原創文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2025/02/11/7ae35019b7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

超導材料，Nature Materials！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

超導材料，Nature Materials！

相關推薦
