国产毛片欧美毛片久久久,成人无码精品1区2区3区免费看,精品久久久无码中文字幕天天

研究背景

有機–無機混合鈣鈦礦納米晶體（PNCs）是一類重要的半導體材料，因其優異的光電特性而在光電器件領域，尤其是光電二極管、太陽能電池、激光器和閃爍體等方面展現出廣泛應用潛力。與傳統的II–VI、IV–VI和III–V家族材料相比，PNCs具有更高的光致發光量子產率（PLQY）、窄發射線寬、大吸收截面和長激子相干時間等顯著優點。然而，盡管PNCs在性能上具有明顯優勢，但其合成過程中存在著難以控制的快速反應動力學問題，這使得其生長時間非常短（通常為數十秒），導致難以實現單分散和高質量的納米晶體，限制了其大規模應用和性能優化。

成果簡介

為了解決這一問題，蘇州大學馬萬里教授、劉澤柯副教授團隊合作在Nature Synthesis期刊上發表了題為“Diffusion-mediated synthesis of high-quality organic–inorganic hybrid perovskite nanocrystals”的最新論文。該團隊設計了一種擴散介導的合成方法，通過選擇適當溶解度的鉛前體來調控反應溶劑，成功緩解了傳統合成方法中的反應速率問題。

具體而言，采用Pb(SCN)₂作為鉛源，其有限的溶解度有效地減緩了前體向反應體系中單體的輸送，從而使反應過程更加緩慢且可控。這一創新策略顯著延長了反應時間，從傳統的幾十秒延長至180分鐘，同時保持了尺寸分布的集中和均勻性。通過這種擴散介導的策略，研究團隊成功合成了高質量的混合PNCs，且獲得了接近單位的光致發光量子產率和較高的單分散性。

研究亮點

1. 實驗首次提出了一種擴散介導的合成方法，通過選擇具有適當溶解度的鉛前體（Pb(SCN)₂）來調控反應動力學，成功延長了有機–無機混合鈣鈦礦納米晶體（PNCs）的合成時間。

2. 實驗通過選擇Pb(SCN)2作為鉛源，利用其有限的溶解度，持續供應鉛離子，顯著減緩了反應的動力學過程。這種方法使得混合PNCs的合成時間從通常的幾十秒延長至180分鐘。

3. 實驗進一步驗證了該策略可以有效保持尺寸集中階段，確保了PNCs在延長合成時間的同時，保持了較高的單分散性。

4. 實驗結果表明，采用該擴散介導的合成方法，最終獲得了具有接近單位光致發光量子產率（PLQY）的高質量混合PNCs，具備了較高的單分散性和穩定性。

圖文解讀

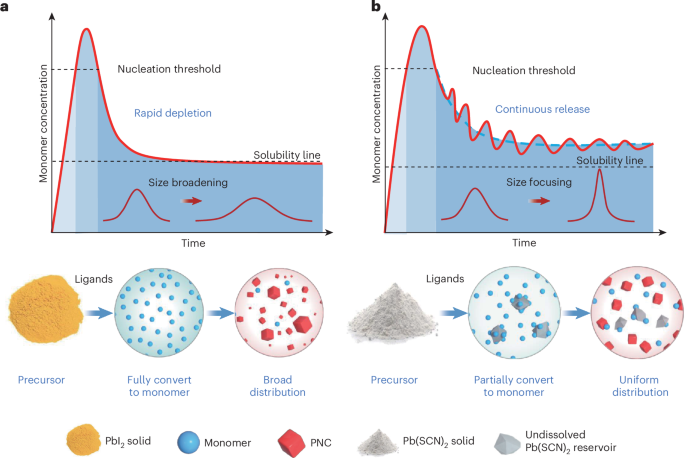

圖1. 雜化鹵化鉛PNCs的生長機理。

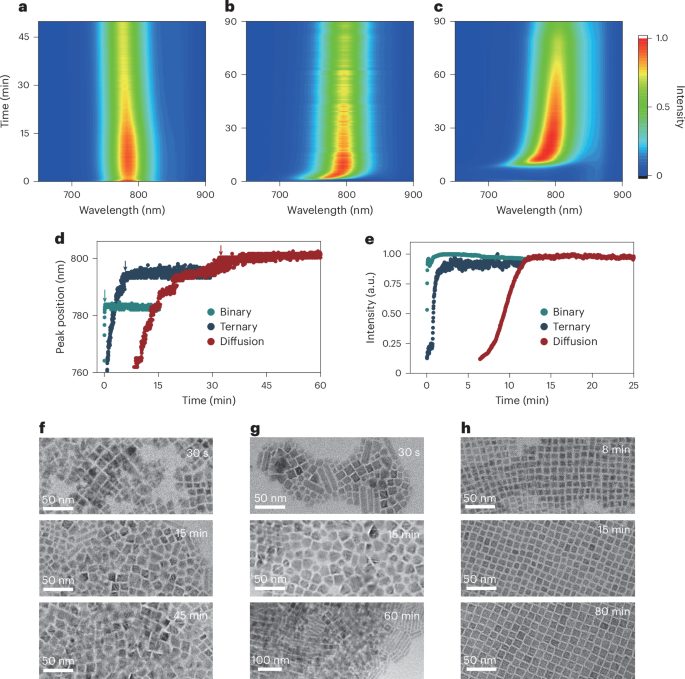

圖2. 監測常規合成和擴散介導法合成的FAPbI3納米晶體的生長。

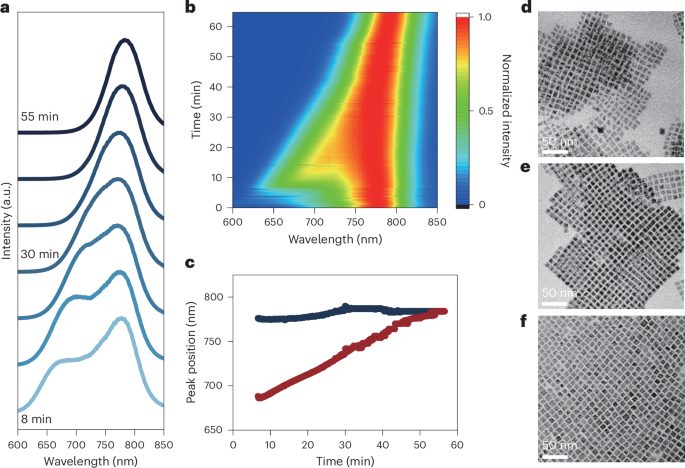

圖3. 尺寸變化的動力學研究。

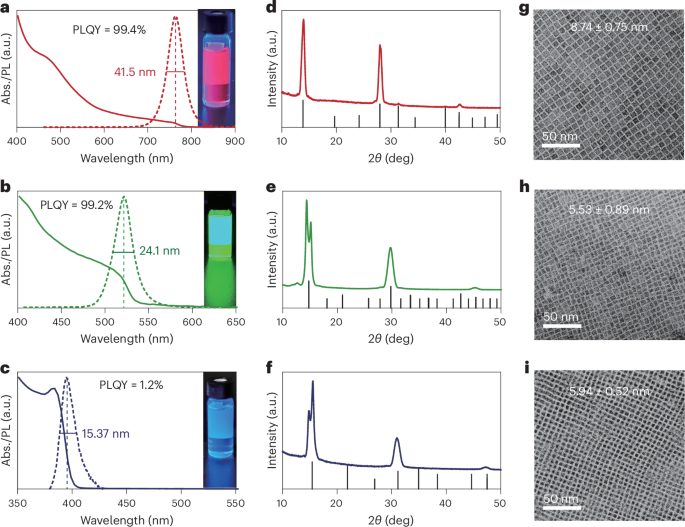

圖4. 擴散介導合成方法擴展到有機-無機雜化FAPbX3 (X=I, Br, Cl) PNCs膠體合成。

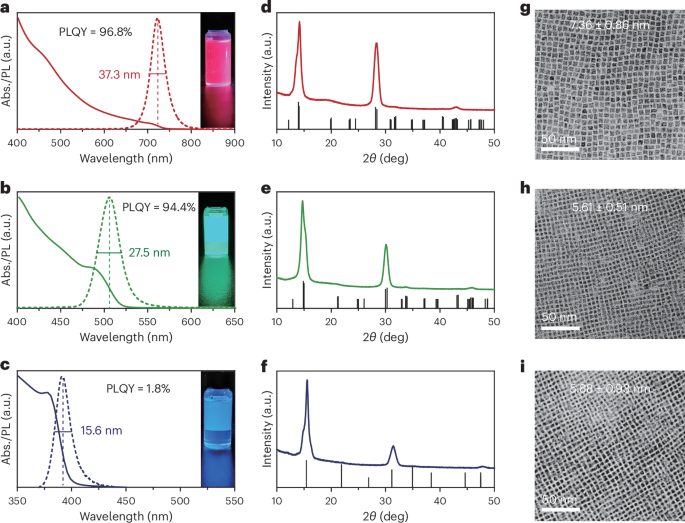

圖5. 擴散介導合成方法擴展到有機-無機雜化MAPbX3 (X = I, Br, Cl) PNCs膠體合成。

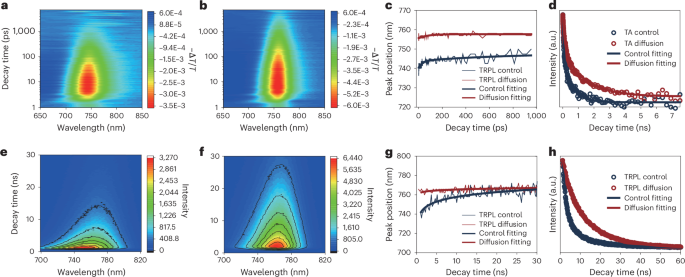

圖6. FAPbI3納米晶體薄膜的載流子動力學。

結論展望

本文提出的擴散介導合成策略為有機–無機混合鈣鈦礦納米晶體（PNCs）的高質量合成提供了新思路。通過利用Pb(SCN)₂的有限溶解度，顯著降低了反應速率，使得合成過程可以持續長達180分鐘，遠遠超過傳統方法的時間尺度。

這種延長的合成時間不僅促進了尺寸分布的狹窄性，還為進一步的合成設計（如摻雜、核殼結構、異質結構等）提供了更大的靈活性。這表明，擴散控制的反應動力學對于實現高單分散性和接近單位光致發光量子產率（PLQY）的PNCs至關重要。此策略不僅推動了PNCs的高質量合成，還為其在光電器件、光伏等領域的廣泛應用提供了可能。

此外，延長的合成時間也為生產規模化提供了保障，意味著未來在材料工程中，我們可以通過精細調控反應動力學，實現更高效的材料合成與大規模生產。這為新型光電材料的應用研究和產業化鋪平了道路。

文獻信息

Sun, X., Yuan, L., Liu, Y. et al. Diffusion-mediated synthesis of high-quality organic–inorganic hybrid perovskite nanocrystals. Nat. Synth (2024).

原創文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/11/16/1d5d9ca520/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

蘇州大學， Nature Synthesis！！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

蘇州大學， Nature Synthesis！！

相關推薦
