日韩av免费一二三区视频,自拍亚洲综合另类小说,国产精品女a片爽爽免费按摩

他，曾破格晉升教授，現(xiàn)任985高校院長，新發(fā)JACS：打造無枝晶鋰負極！

研究概述

不穩(wěn)定的鋰（Li）/電解液界面導致循環(huán)效率低下和鋰枝晶生長不受控制，嚴重阻礙了鋰金屬電池（LMBs）的實際應用，特別是在碳酸酯電解液中。

基于此，2024年10月30日，西安交通大學丁書江教授、新加坡國立大學林志群教授在國際期刊Journal of the American Chemical Society發(fā)表題為《Li⁺ Ion-Dipole Interaction-Enabled a Dynamic Supramolecular Elastomer Interface Layer for Dendrite-Free Lithium Metal Anodes》的研究論文。

在此，研究人員提出了一種利用動態(tài)超分子彈性體（DSE）界面層的穩(wěn)健方法，該界面層能夠與Li金屬還原，自發(fā)形成強Li⁺離子-偶極相互作用，從而增強碳酸酯電解液中的界面穩(wěn)定性。

DSE結構中的軟相通過松散配位的Li⁺-O相互作用實現(xiàn)快速Li⁺傳輸，而富含電負性親鋰位點的硬相則促進生成快速離子導電的固體電解質界面組分，包括Li₃N和Li₂S。

此外，由軟相和硬相組成的動態(tài)彈性DSE網絡保護鋰負極免受電解液腐蝕，并適應循環(huán)過程中的體積變化。

DSE層的所有特征協(xié)同促進了均勻的Li⁺沉積，并抑制了鋰枝晶傳播，確保了穩(wěn)定無枝晶的鋰負極。

因此，含有DSE層的對稱Li||Li電池在1 mA cm^–2和1 mA h cm^–2條件下實現(xiàn)了超過6000小時的循環(huán)穩(wěn)定性。

此外，將DSE/Li負極與LiFePO₄（LFP）或高電壓LiNi_0.8Mn_0.1Co_0.1O₂（NMC811）正極配對的全電池即使在有限鋰（40 μm）和超高負載NMC811正極（21.5 mg cm^–2）的限制條件下也顯示出高效的Li沉積和循環(huán)穩(wěn)定性。

這項研究強調了離子-偶極相互作用的DSE網絡在開發(fā)穩(wěn)定的高能量密度LMBs中的有效性。

圖文解讀

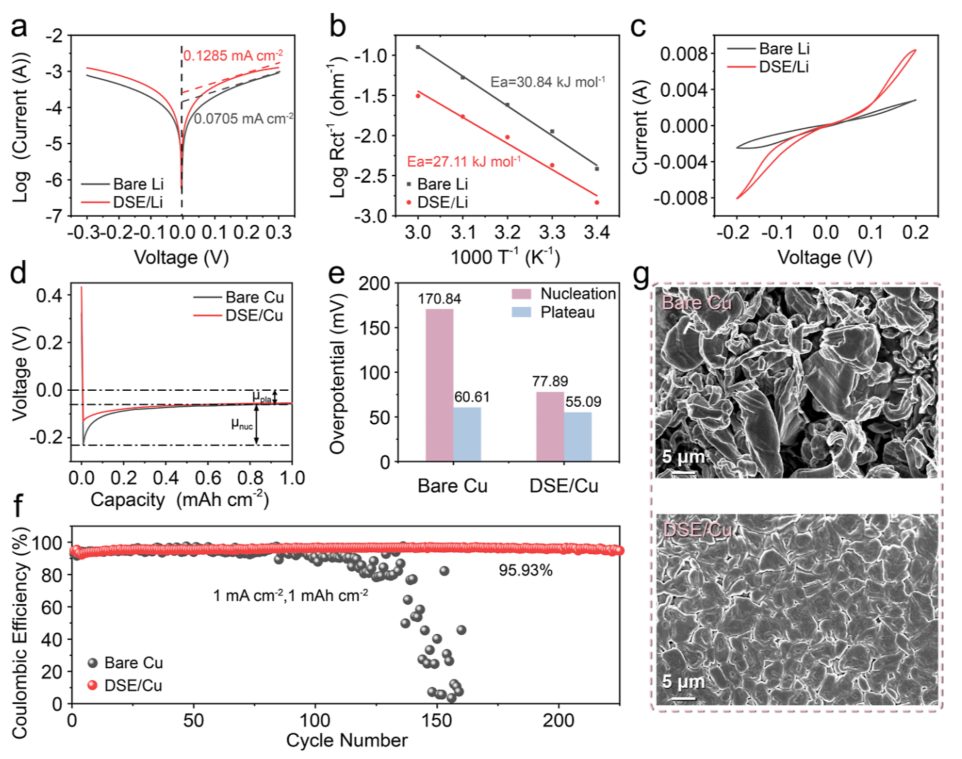

圖1：裸鋰和DSE/Li負極的電化學性能表征

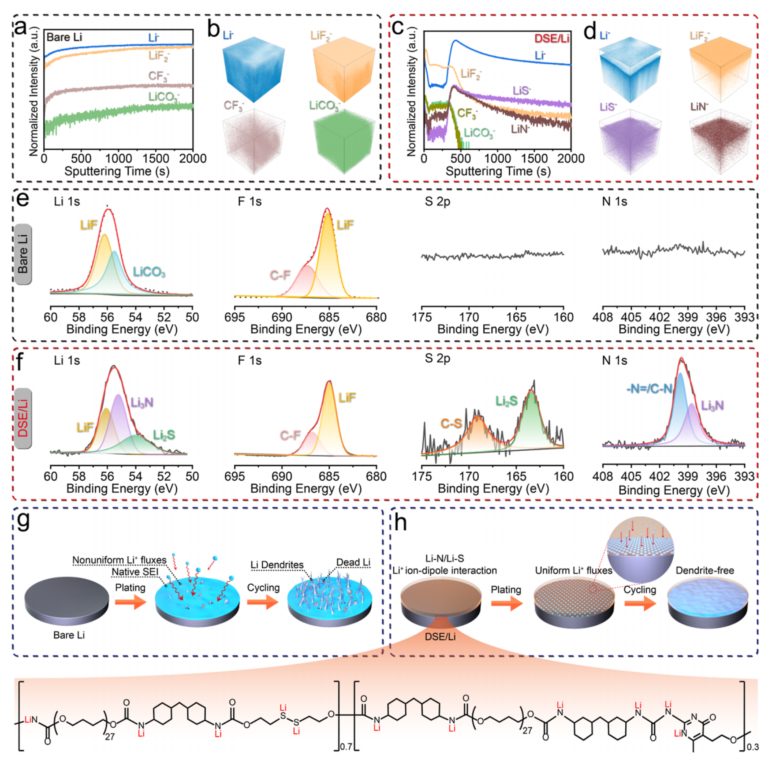

圖2：DSE層穩(wěn)定鋰負極的機理

圖3：鋰電池的電化學循環(huán)性能

文獻信息

Li⁺ Ion-Dipole Interaction-Enabled a Dynamic Supramolecular Elastomer Interface Layer for Dendrite-Free Lithium Metal Anodes,?Journal of the American Chemical Society,?2024.?

原創(chuàng)文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/11/04/2a87bc58d8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，曾破格晉升教授，現(xiàn)任985高校院長，新發(fā)JACS：打造無枝晶鋰負極！

相關推薦
