被系统浇灌的日常(双/产)海棠,色琪琪av中文字幕一区二区,中国精学生妹品射精久久

研究概述

設計具有室溫高離子電導率的固態聚合物電解質（SPEs）是推進柔性全固態儲能裝置的關鍵。

因此，迫切需要創新策略來開發安全、穩定且高性能的SPEs。

基于此，2024年10月29日，中國科學技術大學陳立鋒教授在國際期刊Angewandte Chemie International Edition發表題為《Photoexcitation-Enhanced High-Ionic Conductivity in Polymer Electrolytes for Flexible, All-Solid-State Lithium-Metal Batteries Operating at Room Temperature》的研究論文。

在這項工作中，研究人員在光催化設計原則的指導下，引入了光激發調制異質結作為SPEs中的催化活性填料，并使用天然細菌纖維素來增強無機填充SPEs的機械性能。

原位光熱實驗和理論計算表明，在光激發下，聚（環氧乙烷）電解質中微量異質結產生的強光生電場顯著增強了鋰鹽解離，增加了移動Li⁺的濃度。

這導致離子電導率大幅增加，25°C時達到0.135 mS cm^?1，Li⁺遷移數高達0.46。

這種柔性全固態鋰金屬軟包電池即使在反復彎曲和折疊后也具有178.8 mAh g^?1的放電容量，并表現出優異的循環穩定性，在1 C（25℃）下循環250次后仍能保持其初始容量的86.7%。

這項研究為開發高性能柔性鋰金屬電池提供了一種新方法。

圖文解讀

圖1：Co₃O₄/TiO₂異質結的表征及其與Li⁺和TFSI^?離子的相互作用

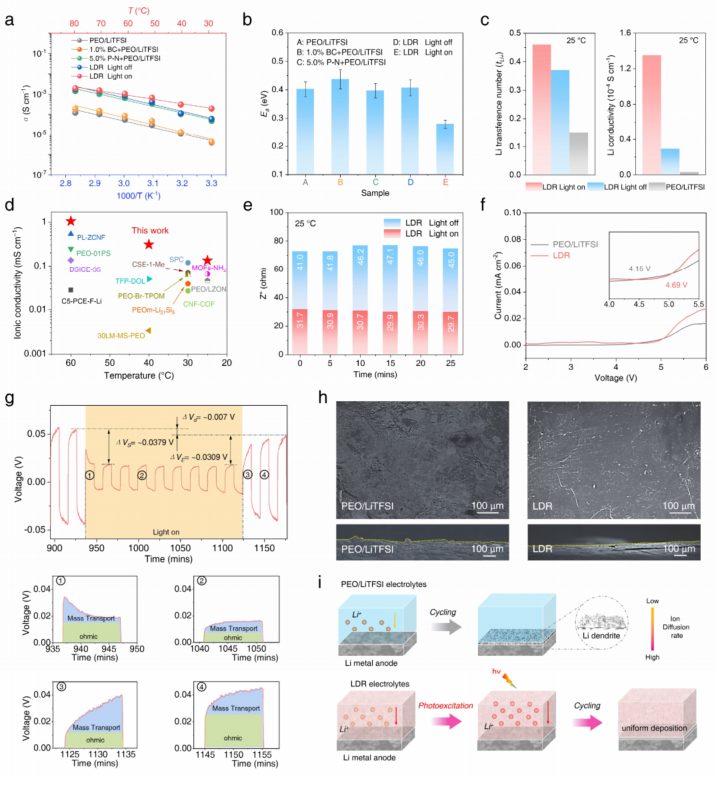

圖2：LDR電解質的離子導電性、活化能、Li⁺遷移數及電化學穩定性

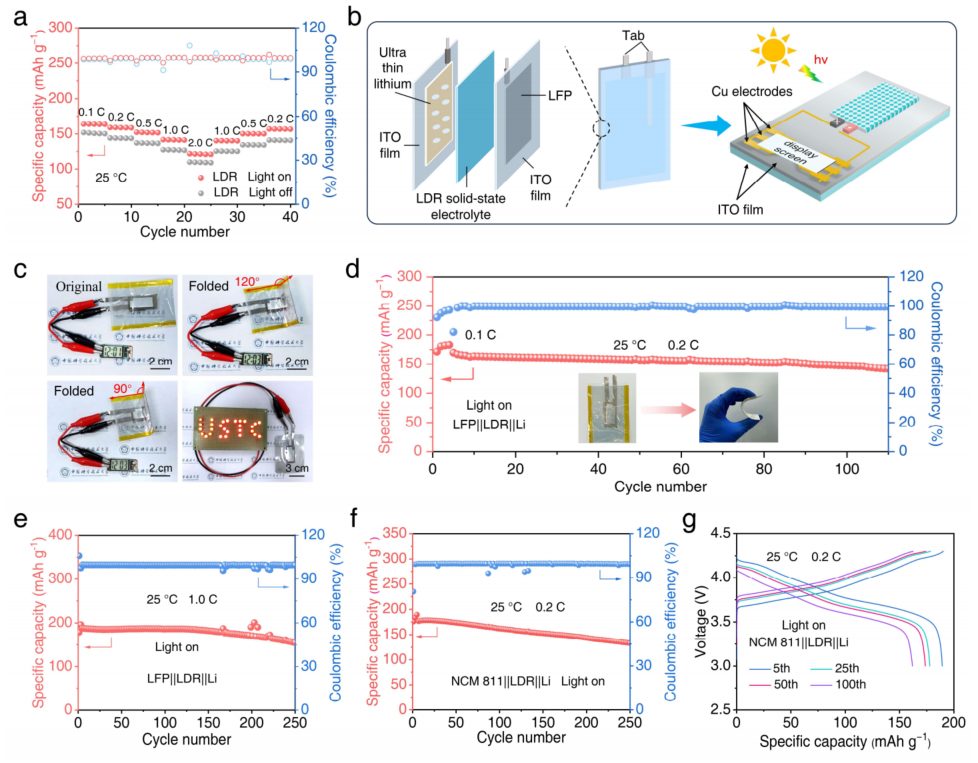

圖3：LFP||LDR||Li電池的倍率性能、柔性電池應用及循環穩定性測試結果

文獻信息

Photoexcitation-Enhanced High-Ionic Conductivity in Polymer Electrolytes for Flexible, All-Solid-State Lithium-Metal Batteries Operating at Room Temperature,?Angewandte Chemie International Edition,?2024.?

原創文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/10/31/22317d980a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

室溫離子電導率高達0.135 mS/cm！中科大陳立鋒，最新Angew！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

室溫離子電導率高達0.135 mS/cm！中科大陳立鋒，最新Angew！

相關推薦
