公之浮之中字13,日韩精品无码一区二区三区不卡,亚洲12p

研究概述

在高壓鋰金屬電池中使用固態聚合物電解質（SPEs）是實現高能量密度和安全性的有前途的策略。

然而，SPEs面臨著不理想的機械強度、低離子電導率和與高壓界面不兼容等挑戰。

基于此，2024年10月24日，華中科技大學黃云輝教授/李真教授在國際期刊Advanced Materials發表題為《Multisite Crosslinked Poly(ether-urethane)-Based Polymer Electrolytes for High-Voltage Solid-State Lithium Metal Batteries》的研究論文。

在這里，研究人員制備了一種新型的交聯聚（醚-聚氨酯）基SPE，它具有分子交聯結構，可創建高通量的Li⁺傳輸通道。

其中引入了氨基修飾的鋯-卟啉基金屬有機框架（ZrMOF）作為多位點交聯節點和聚合物鏈延伸劑。

SPE中豐富的醚/酮氧和路易斯酸位點實現了高Li⁺電導率（在30°C時為5.7×10^-4 S cm^-1）和Li⁺遷移數（0.84）。

SPE的交聯結構具有很強的機械強度，因此在Li||Li對稱電池中創下了8000小時的循環壽命記錄。

ZrMOF的高結構穩定性和具有高氧化電位（5.1V）的SPE中豐富的吸電子聚氨酯/脲基團，使LiNi_0.8Co_0.1Mn_0.1O₂||Li電池在0.3C下循環500次后實現了182 mAh g^-1的放電容量。

值得注意的是，在高負載正極（約4mAh cm^-2）的1.5-Ah軟包電池中獲得了高達446Wh kg^-1的高能量密度，表明當前的SPE在固態高壓鋰金屬電池的實際應用中具有很大的前景。

圖文解讀

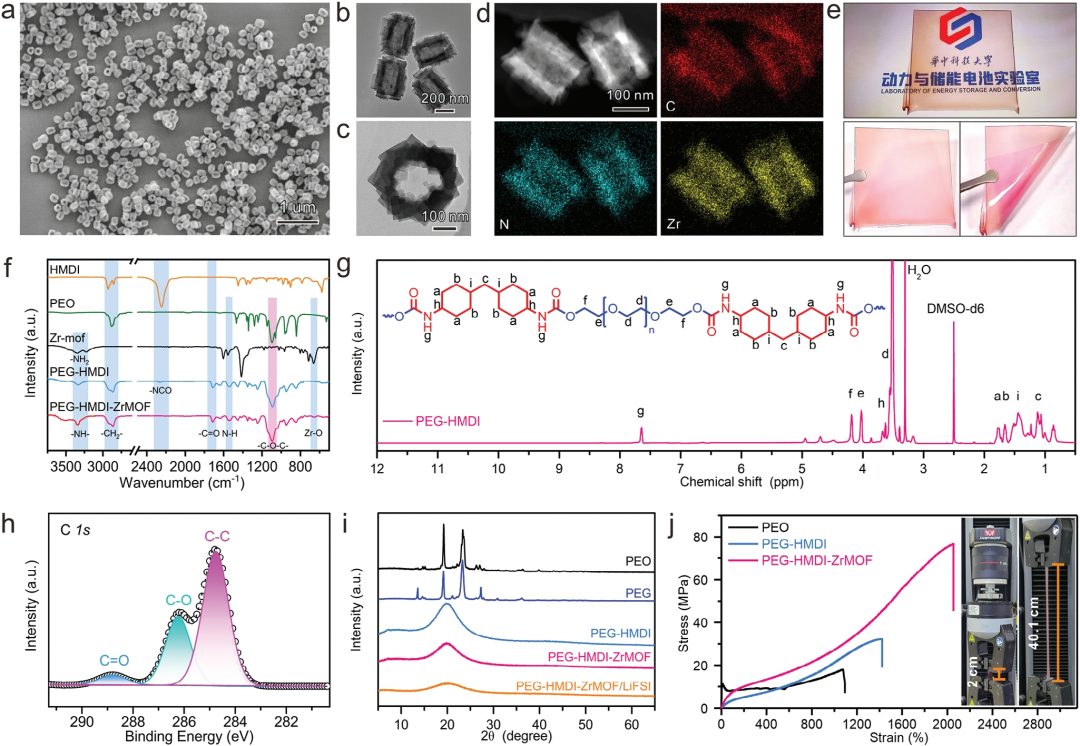

圖1：聚合物電解質的結構表征

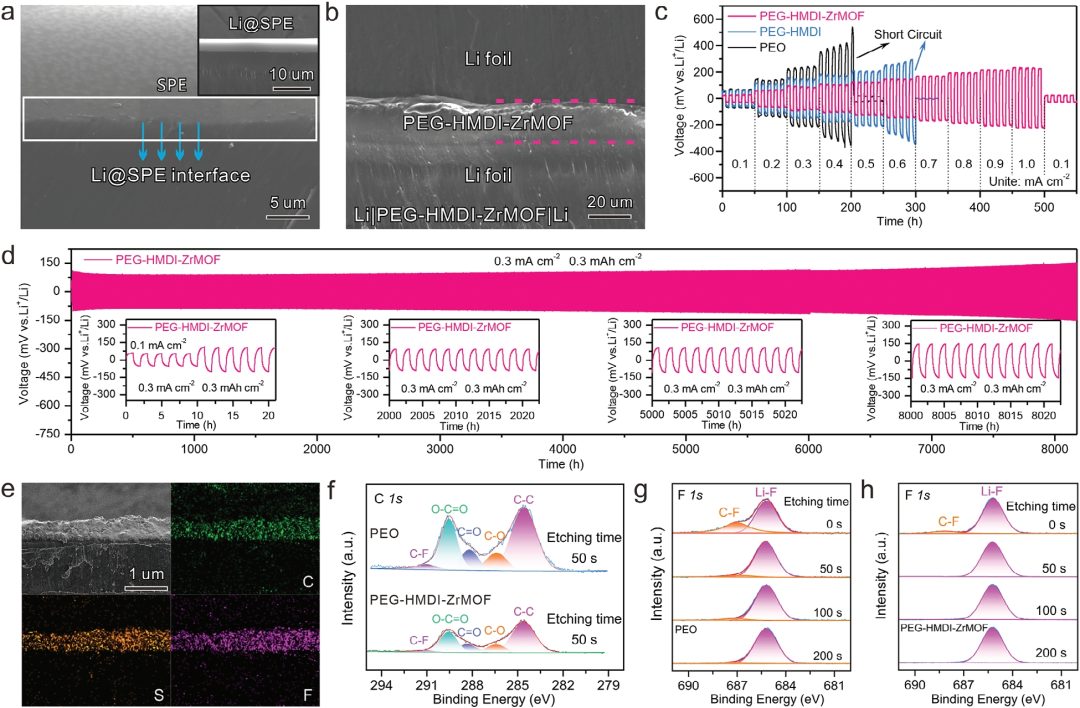

圖2：SPEs與Li負極界面的電化學穩定性

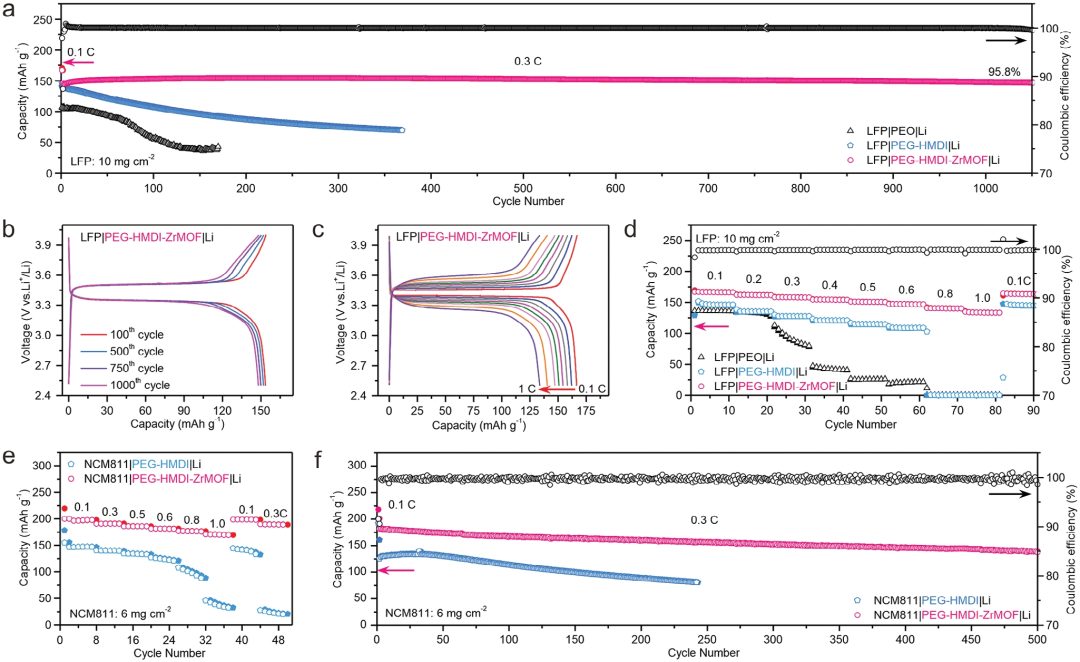

圖3：固態高壓鋰金屬電池的電化學性能

文獻信息

Multisite Crosslinked Poly(ether-urethane)-Based Polymer Electrolytes for High-Voltage Solid-State Lithium Metal Batteries,?Advanced Materials,?2024.?

原創文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/10/28/4115c767cd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

創紀錄！8000小時！華科大黃云輝/李真，最新AM！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

創紀錄！8000小時！華科大黃云輝/李真，最新AM！

相關推薦

創紀錄！8000小時！華科大黃云輝/李真，最新AM！
