侵犯小太正bl浴室,日本japanese丰满多毛,军婚h性全肉辣文

研究概述

通過解決鋰枝晶在固態電解質（SEs）中不受控制生長所引發的問題，可以顯著增強全固態鋰金屬電池（ASSLMBs）的電化學性能。

基于此，2024年10月23日，上海交通大學崔立峰教授、悉尼科技大學汪國秀教授、香港城市大學陳曉東在國際期刊Energy & Environmental Science發表題為《The Construction of Multifunctional Solid Electrolytes Interlayers for Stabilizing Li₆PS₅Cl-based All-Solid-State Lithium Metal Batteries》的研究論文。

在此，研究人員構建了一種由微米級Li₆PS₅Cl（LPSC）和納米級Li_1.3Al_0.3Ti_1.7(PO₄)₃（LATP）組成的復合物，作為LPSC-LATP中間層，夾在用于ASSLMBs的LPSC電解質之間。

這種制備方法發揮了電子阻擋功能，以降低與Li⁺離子反應形成負極所引發的和晶界（GBs）引發的枝晶的概率。

更重要的是，它還通過Li枝晶之間的高瞬態反應創造了局部消除Li枝晶的微環境，剩余的裂縫可以被分解產物動態有效地填充，從而顯著抑制了Li枝晶的成核、傳播和穿透，同時也有助于提高電池性能和穩定性。

采用這種方法，微調的LPSC-LATP（8S-2O）中間層使得對稱的Li/LPSC/8S-2O/LPSC/Li電池在室溫下實現了超過5 mA cm^?2的超高臨界電流密度（CCD），并在10 mA cm^?2的電流密度下實現了超過1600小時的超長循環。

此外，采用商業LiCoO₂正極的ASSLMBs具有優異的耐久性，在1C（1.28 mA cm^-2）下經過1200次循環后，初始放電容量保持率高達85.6%，庫侖效率（CE）超過99.6%。

這些實驗電池展示了這種SEs結構在ASSLMBs商業化應用中的前景。

圖文解讀

圖1：LPSC-LATP復合電解質的制備和結構表征

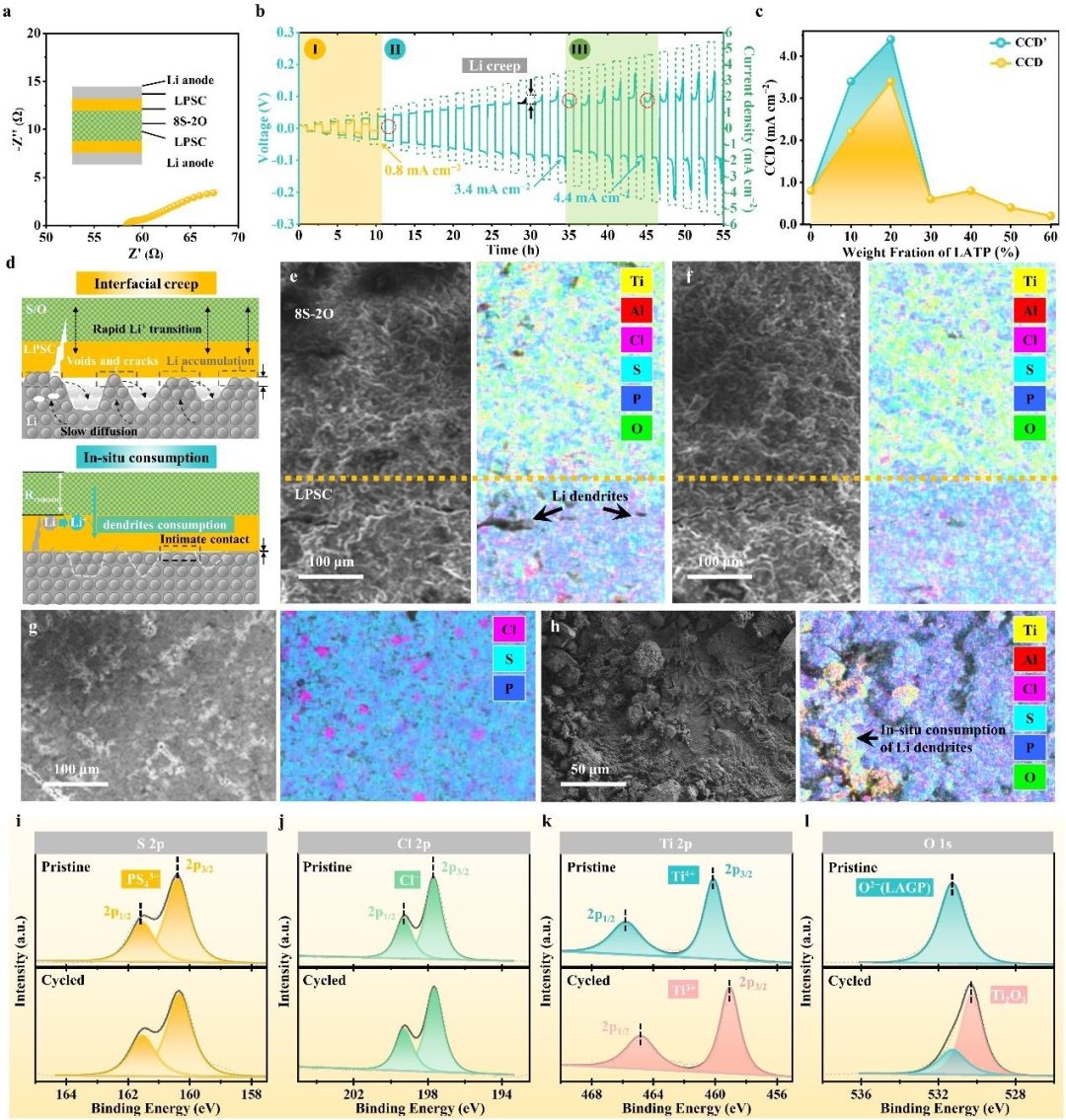

圖2：LPSC-LATP抑制Li枝晶的實驗結果

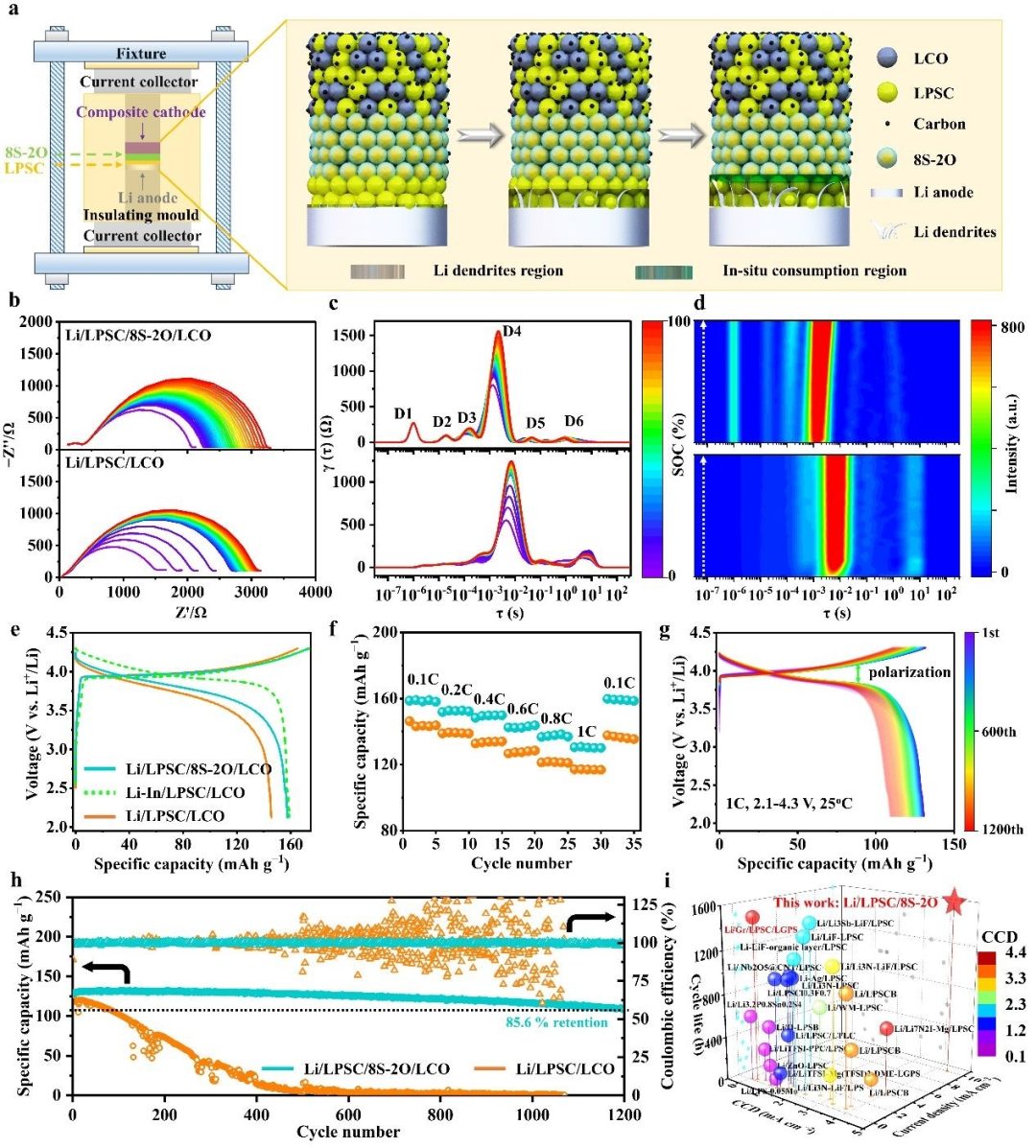

圖3：LPSC-LATP在全固態電池中的電池性能和穩定性

文獻信息

The Construction of Multifunctional Solid Electrolytes Interlayers for Stabilizing Li₆PS₅Cl-based All-Solid-State Lithium Metal Batteries,?Energy & Environmental Science,?2024.?

原創文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/10/25/d6fa394ad9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

1200次，99.6%！上交大崔立峰&悉尼科大汪國秀，最新EES！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

1200次，99.6%！上交大崔立峰&悉尼科大汪國秀，最新EES！

相關推薦
