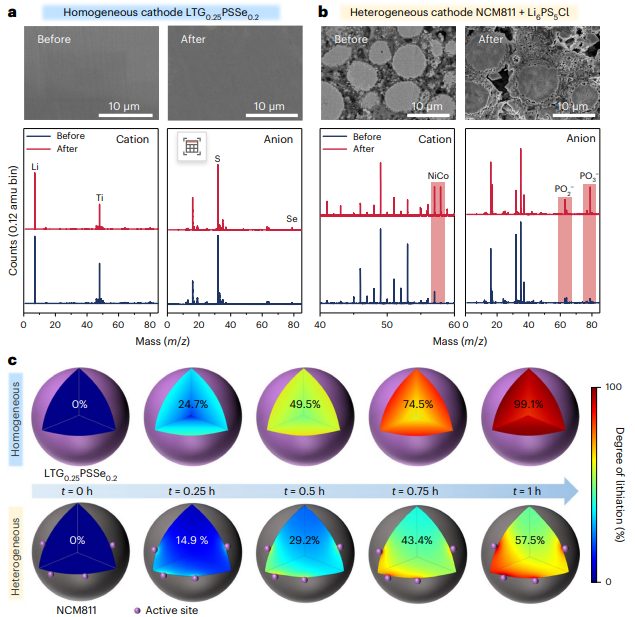

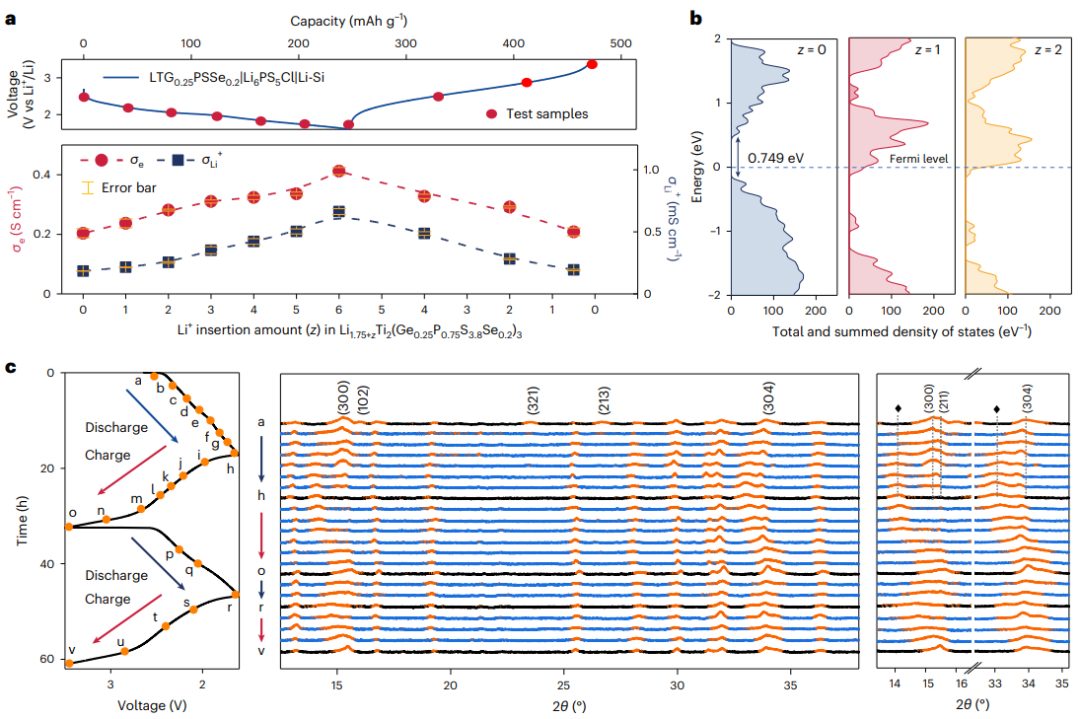

Li1.75Ti2(Ge0.25P0.75S3.8Se0.2)3在完全充電時具有相當大的Li+/電子電導率，為0.22/242?mS?cm?1，在完全放電時，這一數值單調增加到0.66/412?mS?cm?1。它的比容量為250 mAh g-1，體積變化率為1.2%。
圖3?LTG0.25PSSe0.2的長循環穩定性和鋰化動力學由100% Li1.75Ti2(Ge0.25P0.75S3.8Se0.2)3組成的均質正極使室溫全固態鋰電池在2.5C下的循環壽命超過20000次，比容量保持率為70%，在0.1C下的電池級能量密度高達390 Wh kg-1。這種正極均質化策略與常規的正極異質設計形成對比，有可能提高全固態鋰電池在商業應用中的可行性。文獻信息：Cui, L., Zhang, S., Ju, J. et al. A cathode homogenization strategy for enabling long-cycle-life all-solid-state lithium batteries. Nat Energy (2024).
