国内精品久久户外无码,全国最大色情网站,欧美狂野另类XXXXOOOO

深共晶電解質（DEE）因其獨特的物理化學特性而備受關注，但要通過二元 DEE 配方實現令人滿意的鋰負極兼容性仍存在挑戰。

在此，湖南大學梁宵團隊設計了一種由雙(三氟甲烷-磺酰基)亞胺鋰（LiTFSI）和固體丁二烯砜（BdS）組成的不易燃二元 DEE 電解質。結果顯示，該電解質在室溫下表現出較高的 Li⁺?離子遷移數（0.52）、離子電導率（1.48 mS cm^-1）和較寬的電化學窗口（~4.5 V vs. Li/Li⁺），從而增強了鋰金屬的兼容性。

研究表明，鋰的兼容性源于富含 LiF 的 SEI 的形成，該種穩定的 SEI 有效抑制了枝晶的生長和氣體反應，確保了 Li||Li 對稱電池、Li||LiCoO₂?和 Li||LiNi_0.8Co_0.1Mn_0.1O₂?全電池的長循環壽命和高庫侖效率。此外，BdS 共晶策略通過與相應的基于 TFSI^–的鹽配對，顯示出對 Na 和 Zn 等其他金屬的普遍適用性。

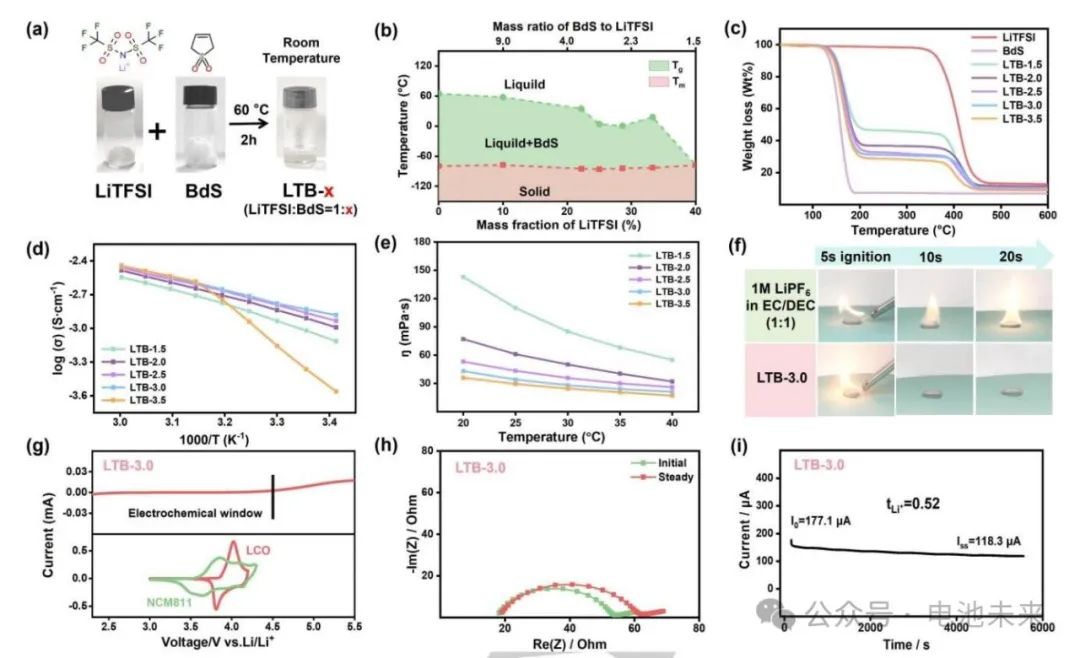

圖1. LTB DEEs 的物理化學特性

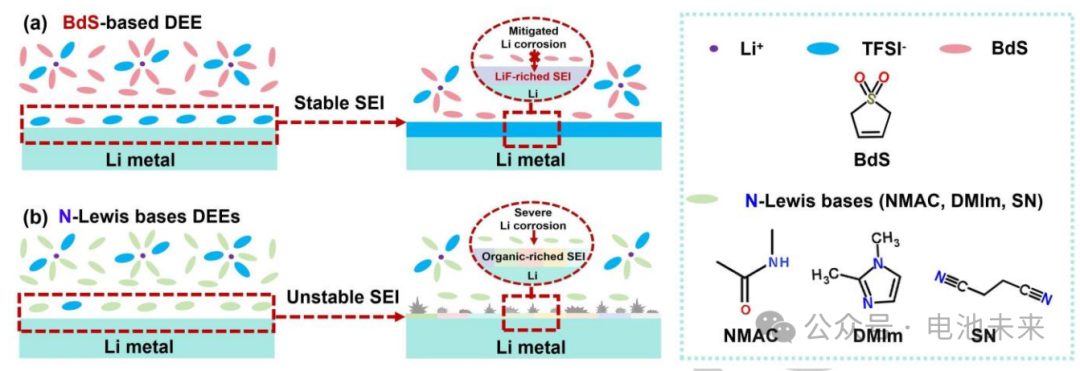

總之，該工作開發了一種基于 BdS 的二元 DEE 電解質（LTB-3.0），該電解質表現出強的鋰金屬相容性。通過揭示 BdS 與 LiTFSI 之間的共晶反應，研究人員發現 LTB-3.0 電解質展現出優異的物理化學性質。此外，研究人員選擇了三種由含 N 的路易斯堿（NMAC、DMIm 和 SN）形成的傳統二元 DEE 進行比較，詳細考察了其與金屬鋰的相容性。研究表明，LTB-3.0 的金屬相容性源于 LiTFSI 與鋰金屬之間的優先反應形成了富含 LiF 的 SEI。

因此，基于 LTB-3.0 的Li||Li對稱電池具有較低的界面阻抗，在 0.2 mA-cm^-2?的條件下，壽命長達 600 小時以上。基于 BdS 與 TFSI 鹽的共晶方法對 Na 和 Zn 等其他金屬穩定性具有普遍適用性，即該工作為探索安全、高性能的金屬負極電池電解質提供了廣闊的前景。

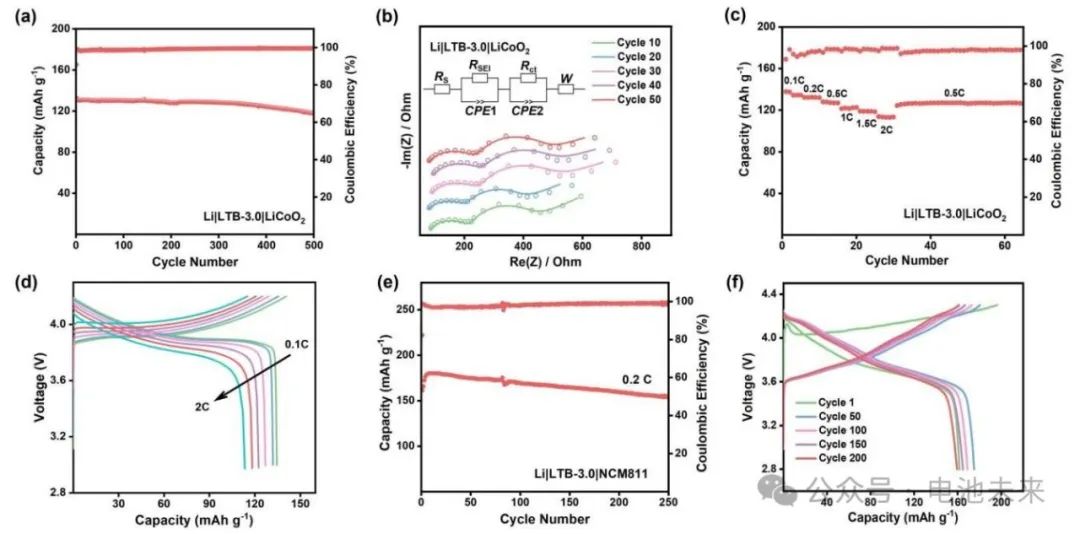

圖2. LTB-3.0 電解液的鋰金屬全電池性能

Butadiene Sulfone Based Binary Deep Eutectic Electrolyte for High Performance?Lithium Metal Batteries,?Angewandte Chemie International Edition?2024 DOI:?10.1002/anie.202408728

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/07/29/4a99abd638/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?湖大Angew：丁二烯砜基二元深共晶電解質助力高性能鋰金屬電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?湖大Angew：丁二烯砜基二元深共晶電解質助力高性能鋰金屬電池

相關推薦
