欧美中文字幕无线码视频,欧美寡妇XXXX黑人猛交,性深夜免费福利视频

第一作者：苗成林

通訊作者：徐吉靜

通訊單位：吉林大學

吉大徐吉靜，最新Angew！

徐吉靜，吉林大學化學學院教授，博士生導師。曾獲國家級青年人才（2020年），科睿唯安“全球高被引學者”（2019年），吉林省拔尖創新人才（2019年），吉林省青年科技獎（2018年）和吉林大學學術帶頭人（2018年）等獎項或榮譽。研究方向：先進儲能材料與器件：1. 固態鋰電池；2. 固態金屬空氣電池；3. 鋰硫（氧、二氧化碳、氮氣）電池。（信息來源：http://chem.jlu.edu.cn/info/1120/10812.htm）

論文速覽

不可控的界面副反應，如析氫反應（HER）和枝晶生長，嚴重阻礙了水系電解液中鋅離子電池（ZIBs）的實際應用。固態ZIBs通過采用高質量的固態電解質（SSEs）是有效的策略。

本文通過將深共晶電解質（DEE）限制在金屬-有機框架（PCN-222）的納米通道中，獲得了具有內部Zn²⁺傳輸通道的穩定DEE@PCN-222 SSE。由DEE和PCN-222組成的獨特的離子傳輸網絡在DEE@PCN222內部實現了高效的Zn²⁺傳導，有助于在室溫下實現高離子導電性3.13 × 10^-4?S cm^-1，低活化能0.12 eV，以及高Zn²⁺傳輸數0.74。

此外，實驗和理論研究證明，具有獨特通道結構的DEE@PCN-222可以均勻調節Zn²⁺分布，有效減輕副反應。通過SSE可以實現2476小時的高度可逆的Zn沉積/剝離性能。固態ZIBs顯示出306 mAh g^-1的比容量，并顯示出517次循環的循環穩定性。這種獨特的設計理念為實現高安全性和高性能ZIBs提供了新的視角。

圖文導讀

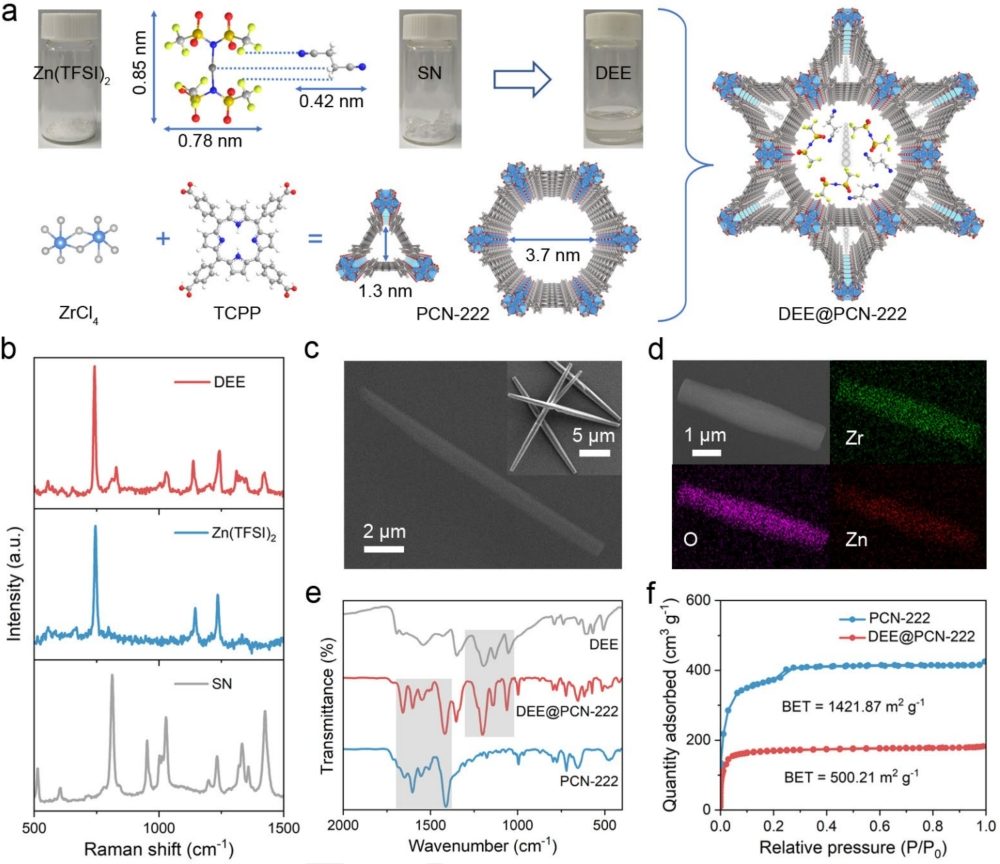

圖1：DEE@PCN-222的制備和表征過程。

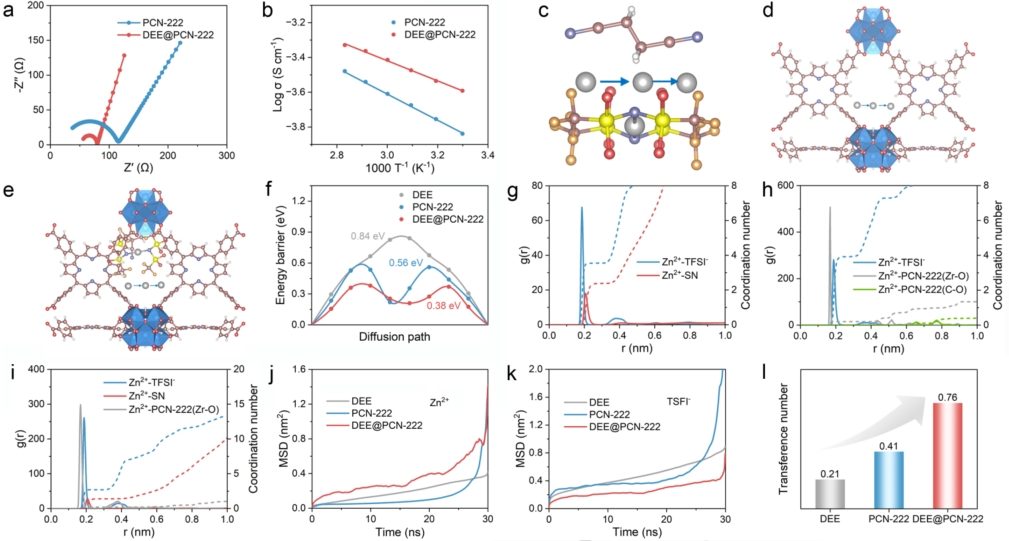

圖2：對Zn²⁺傳導的實驗和理論研究。

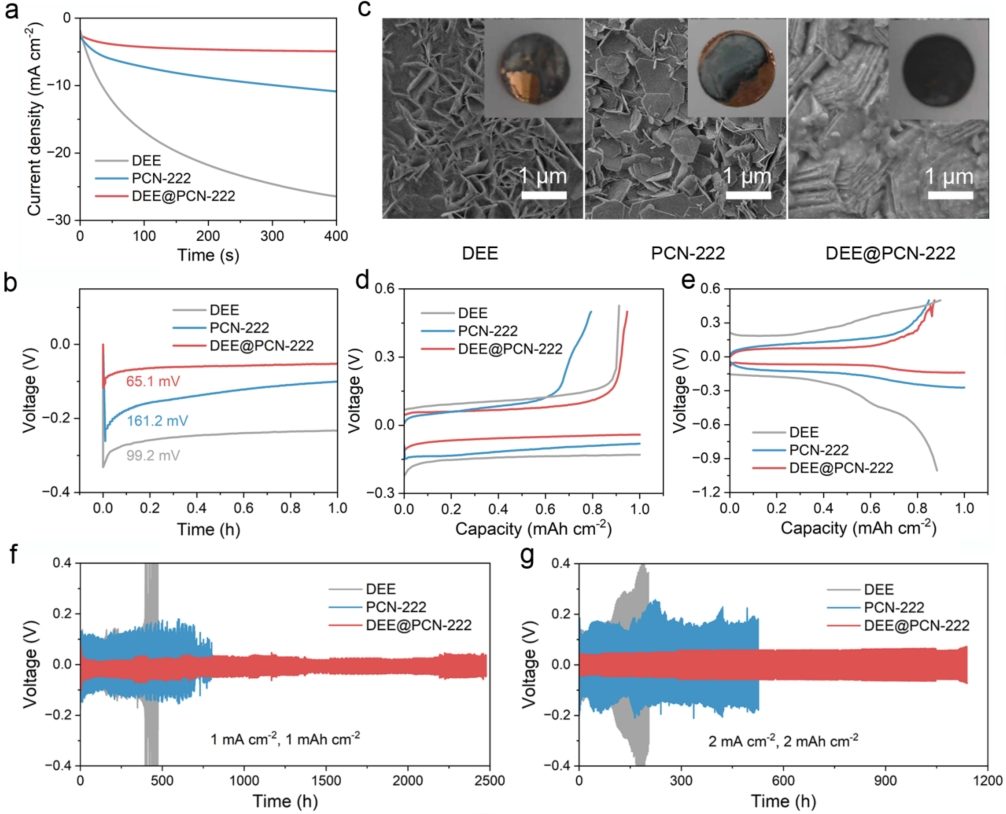

圖3：Zn||MnO₂全電池的電化學性能。

注：以上為論文中部分圖表。

文獻信息

標題：Spatially Confined Engineering Toward Deep Eutectic Electrolyte in Metal-Organic Framework Enabling Solid-State Zinc-Ion Batteries

期刊：Angewandte Chemie International Edition

DOI：10.1002/anie.202410208

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/07/13/72bf770eff/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

吉大徐吉靜，最新Angew！

相關推薦
