年轻的秘书HD,sm纯肉惩罚调教道具,午夜大片无码体验区

第一作者：Zhaoguo Liu

通訊作者：周豪慎、郭少華

通訊單位：南京大學

論文速覽

錳基層狀氧化物因其低毒性和高比容量而目前作為鈉離子電池陰極材料備受關注。然而，由于Jahn-Teller畸變和復雜的相變導致的緩慢的固有Na⁺遷移和較差的結構穩定性，限制了它們的實際應用。

本研究提出了一種高熵策略，用于增強鈉離子電池陰極材料在高電壓下的容量和循環穩定性。其設計的P2-Na_0.67Mn_0.6Cu_0.08Ni_0.09Fe_0.18Ti_0.05O₂材料在深度脫鈉狀態下展現出158.1 mA h g^-1的充電容量，初始庫侖效率高達98.2%。電荷補償歸因于陽離子和陰離子氧化還原反應的共同作用。此外，這一策略有效地穩定了晶體結構，導致晶格參數的輕微變化。這一成果對于開發低成本、高能量密度的鈉離子電池陰極材料具有重要意義。

圖文導讀

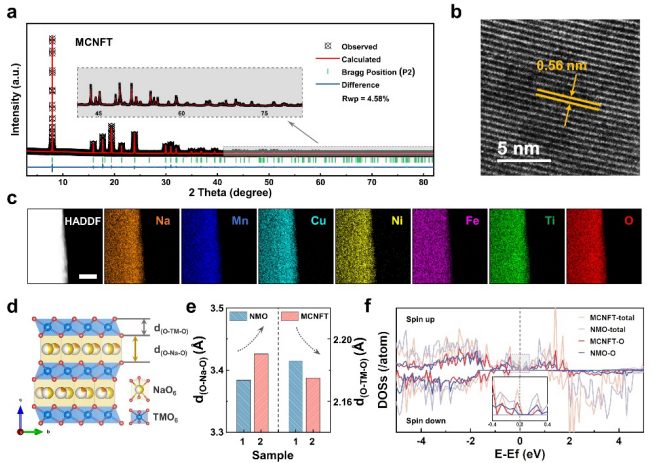

圖1：MCNFT的結構表征。

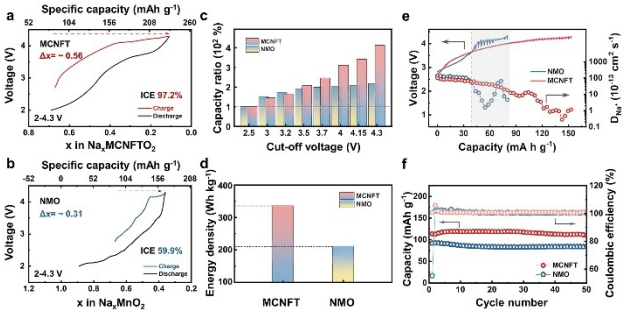

圖2：MCNFT和NMO的電化學特性。

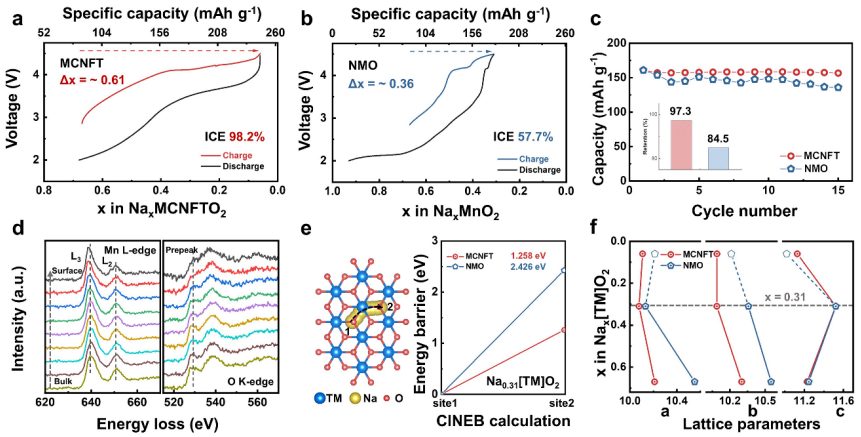

圖3：MCNFT的電化學性能。

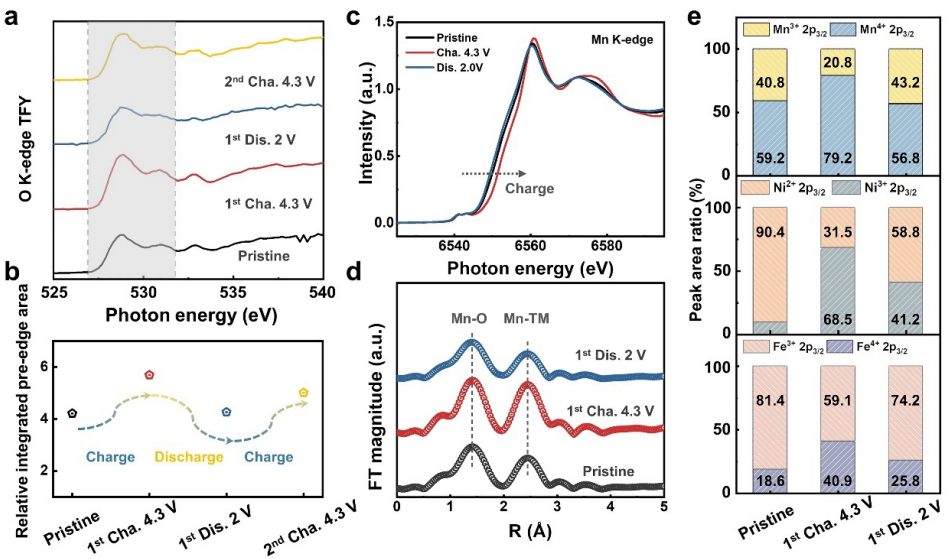

圖4：MCNFT的充電補償機制。

圖5：MCNFT的結構穩定性。

總結展望

本研究成功設計并合成了一種新型的高熵P2相陰極材料MCNFT，用于提升鈉離子電池在深度脫鈉狀態下的穩定性。該材料實現了0.61 Na的提取，并展現出優異的可逆性，得益于激活的晶格氧氧化還原反應和促進的Na⁺遷移。

結果表明，MCNFT在4.5 V充電時的充電容量從92.8 mA h g^-1提升至158.1 mA h g^-1，初始庫侖效率從57.7%提高至98.2%。原位XRD結果表明，高熵策略在高脫鈉狀態下穩定了晶體結構。

理論密度泛函理論(DFT)計算與實驗結果一致，證實了高熵策略在增強Na⁺遷移和提高陰極在高脫鈉狀態下穩定性方面的有效性。這項研究為開發高能量密度和成本效益的鈉離子電池實用陰極材料提供了參考。

文獻信息

標題：Achieving a Deeply Desodiated Stabilized Cathode Material by the High Entropy Strategy for Sodium-ion Batteries

期刊：Angewandte Chemie International Edition

DOI：10.1002/anie.202405620

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/29/52033e6399/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南京大學周豪慎/郭少華，最新Angew！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南京大學周豪慎/郭少華，最新Angew！

相關推薦
