积积桶肤肤的免费软件大全,24小时日本在线www免费的,他扒开我小泬添我三男一女视频

第一作者：Siraj Sidhik，Isaac Metcalf

通訊作者：Aditya D. Mohite，Jacky Even

通訊單位：美國萊斯大學

論文速覽

本論文提出了通過使用特定二維(2D)鈣鈦礦作為晶格模板，以FA作為籠陽離子，制造超穩定純相甲酰胺鉛碘化物(FAPbI₃)薄膜的設計策略。

通過將純FAPbI₃前驅體溶液與2D鈣鈦礦接觸，在100°C下更易形成黑色相，遠低于標準的FAPbI₃焙燒溫度150°C。FAPbI₃薄膜在p-i-n結構中效率為24.1%，并在85°C和最大功率點跟蹤下運行1000小時后，其初始效率仍保持在97%，顯示出卓越的耐久性。

?圖文導讀

圖1：基于鈣鈦礦的FAPbI₃二維模板的總體設計原則、選擇標準和概念驗證。

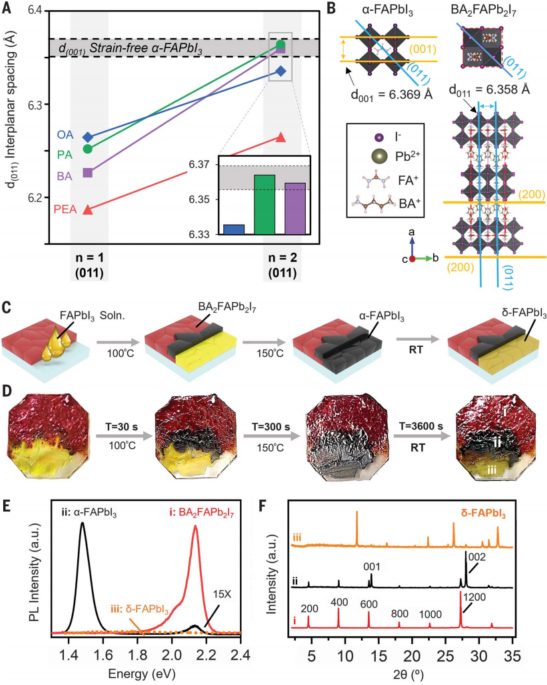

圖2：2D鈣鈦礦穩定FAPbI₃的機制。

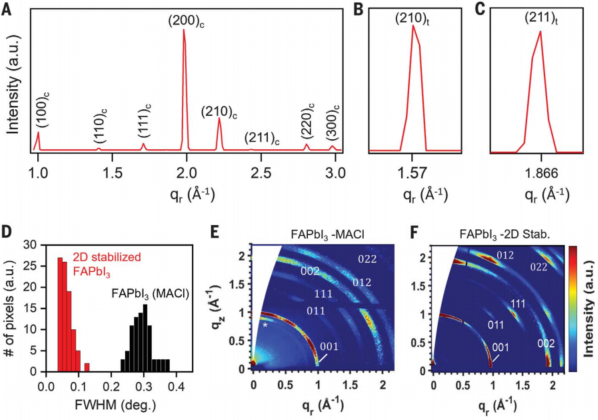

圖3：相穩定FAPbI₃薄膜的原位結構表征。

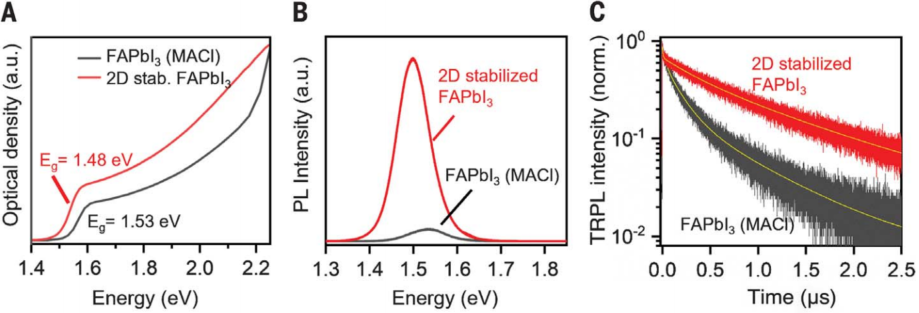

圖4：相穩定FAPbI₃薄膜光學表征。

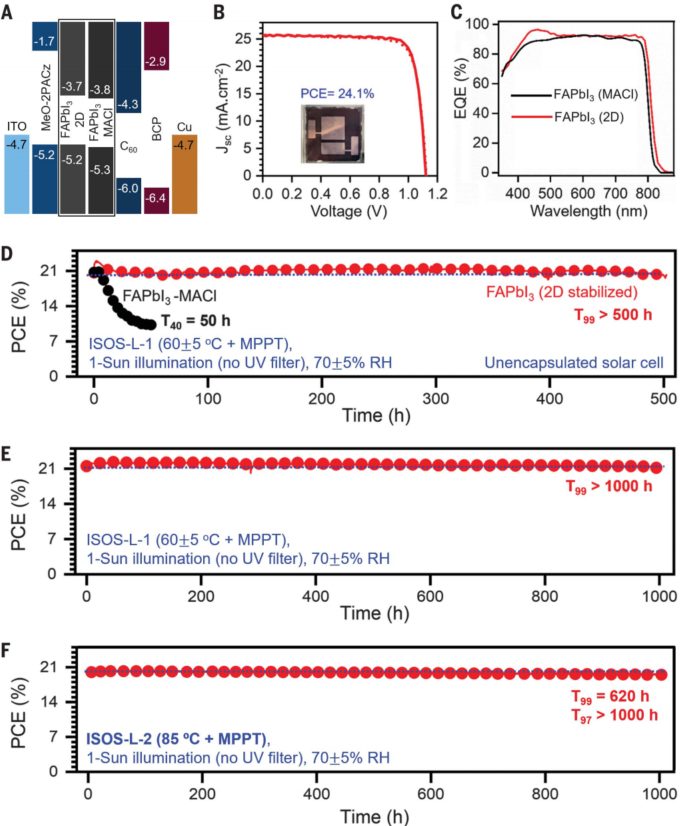

圖5：二維穩定鈣鈦礦設備性能。

總結展望

本研究通過二維鈣鈦礦模板化策略，成功實現了在較低溫度下制備出高效、穩定的FAPbI₃薄膜，這一方法不僅降低了制造成本，還顯著提高了太陽能電池的穩定性和效率。

實驗結果表明，通過2D模板化，FAPbI₃薄膜在85°C和最大功率點跟蹤條件下展現出了卓越的耐久性，保持了97%的初始效率長達1000小時。此外，該薄膜在p-i-n結構中實現了24.1%的光電轉換效率，這一效率在同類研究中處于領先地位。本研究為太陽能電池領域提供了新的材料設計和制備方法，有望推動高效率、高穩定性太陽能電池的商業化進程。

文獻信息

標題：SOLAR CELLS Two-dimensional perovskite templates for durable, efficient formamidinium perovskite solar cells

期刊：Science

DOI：10.1126/science.abq6993

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/16/d8efd46001/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

太陽能電池最新Science：成本低，效率高！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

太陽能電池最新Science：成本低，效率高！

相關推薦
