车上他吃我奶进我下面视频,欧美午夜精品一区二区三区电影,朋友人妻系列150合集

釕(Ru)具有比鉑(Pt)更高的儲量和中等的氫結合能，在HER電催化方面是一種很有前途的催化劑。與單金屬Ru催化劑相比，Ru基雙金屬催化劑的相工程研究具有很大的挑戰性。與外源金屬合金化可以調節主體貴金屬的電子結構，改善相應的電催化性能，這種方法已被證明在優化各種電催化過程中廣泛有效。

然而，金屬離子之間的不同還原速率對精確控制RuM (M=Cu、Pt和Ir等)晶相帶來不可避免的挑戰。因此，RuM雙金屬催化劑的相調節顯示出很大的潛力，進一步研究Ru基雙金屬催化劑的晶相工程具有重要意義。

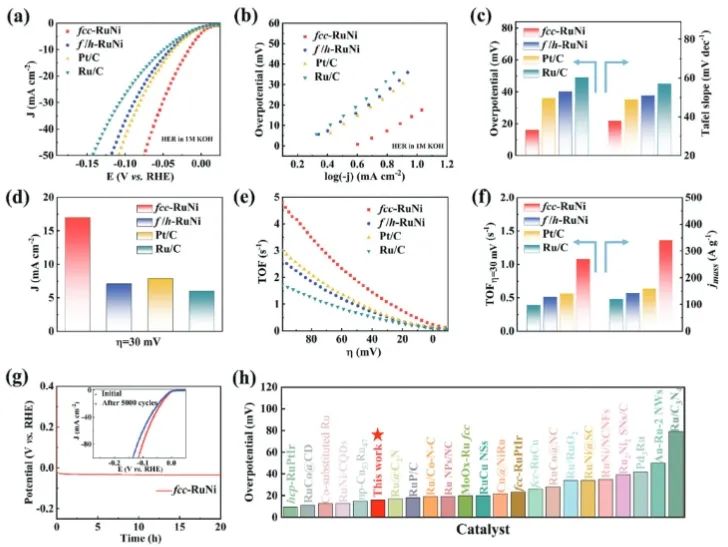

近日，鄭州大學郭海中和高晗等受納米材料相工程的啟發，開發了一種面心立方(fcc)晶體相RuNi (NPs) (fcc-RuNi)。實驗結果表明，在堿性條件下，fcc-RuNi催化劑僅需16 mV的HER過電位就能達到10 mA cm^?2的電流密度，Tafel斜率為38 mV dec^?1，性能優于f/h-RuNi (40 mV，51 mV dec^?1)、Pt/C (36 mV，49 mV dec^?1)和Ru/C(49 mV，57 mV dec^?1)催化劑。

此外，fcc-RuNi在10 mA cm^?2電流密度下連續運行20小時沒有發生明顯的活性衰減，且反應后材料的形貌和結構仍保持良好，顯示出優異的反應穩定性。

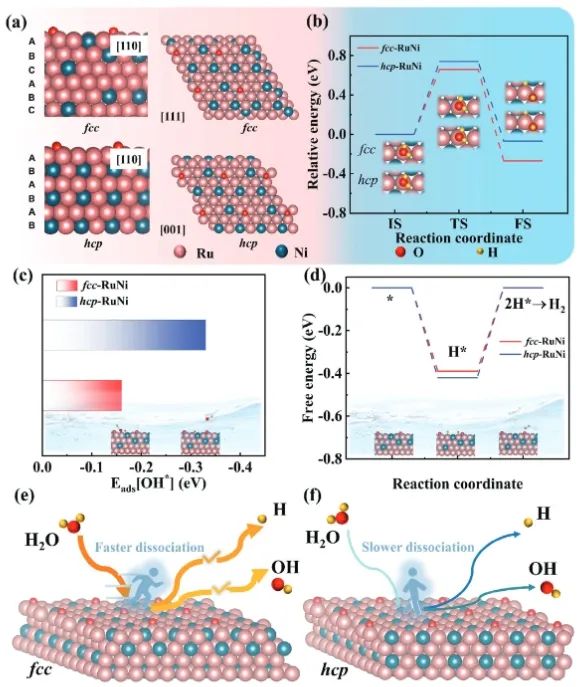

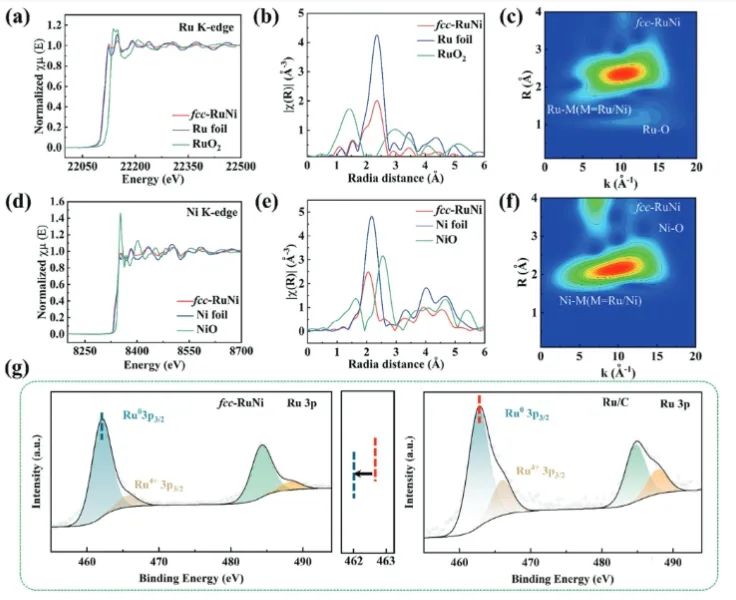

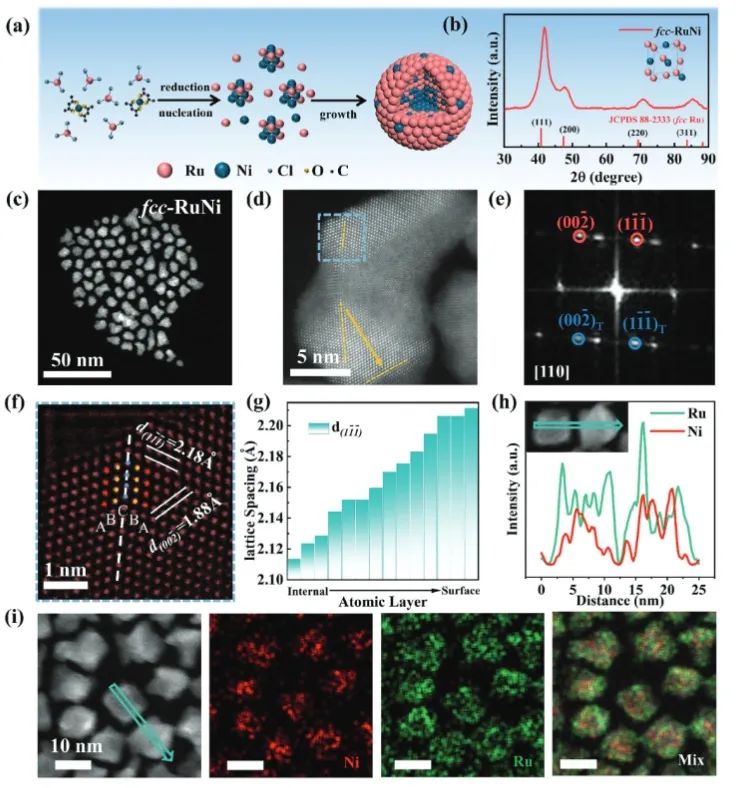

結合實驗表征和理論計算，證實了相工程、Ru-Ni合金化和結構調制協同提升HER電催化性能。具體而言，fcc-RuNi催化劑的富Ru殼層包圍富Ni核心核殼結構的自發形成增加Ru的表面暴露，有利于HER反應的活化，促進了Ru的利用；其次，由于Ni的晶格比Ru小，壓縮Ru殼層可以優化中間體的吸附/解吸，進而加速HER反應動力學。

總的來說，該項研究在晶相工程的基礎上，提出了一種合理設計和合成納米催化劑的新方法，為電催化技術的進一步發展鋪平了道路。

Ruthenium–nickel nanoparticles with unconventional face-centered cubic crystal phase for highly active electrocatalytic hydrogen evolution. Advanced Functional Materials, 2024. DOI: 10.1002/adfm.202406259

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/11/f3a950f8e1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?鄭大AFM: 構建fcc相Ru-Ni納米粒子，高效電催化析氫

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?鄭大AFM: 構建fcc相Ru-Ni納米粒子，高效電催化析氫

相關推薦

?鄭大AFM: 構建fcc相Ru-Ni納米粒子，高效電催化析氫
