边做边对白在线播放边做,csgo暴躁少女的成就免费,公与2个熄乱理

第一作者：James Kumankuma-Sarpong, Caiyun Chang

通訊作者：李寶華, 韓翠平

通訊單位：清華大學深圳國際研究生院，中國科學院深圳先進技術研究院

論文速覽

目前，開發(fā)一種能夠成功實現(xiàn)兼具機械強度、離子電導率和界面適應性的綜合水凝膠電解質(zhì)基質(zhì)仍然具有挑戰(zhàn)性。

本論文提出了一種基于明膠/氧化葡聚糖/甲基丙烯酸酐的新型多網(wǎng)絡結(jié)構(gòu)水凝膠電解質(zhì)（ODGelMA），該水凝膠電解質(zhì)具有高纏結(jié)效應，能夠顯著提升鋅金屬電池的機械強度、離子導電性和界面適應性。

通過Schiff堿網(wǎng)絡的形成，氧化的右旋糖酐與明膠鏈結(jié)合，形成了密集的親水構(gòu)象群。此外，通過接枝過程引入的甲酸酐，水凝膠展現(xiàn)出了卓越的機械特性（6.8 MPa的抗拉強度）和高離子導電性（20℃時為3.68 mS cm^?1）。ODGelMA電解質(zhì)不僅能夠調(diào)節(jié)鋅電極，避免枝晶生長，還能提供一個適應性框架儲層，加速鋅表面Zn²⁺的脫溶劑化過程。

得益于纏結(jié)效應，鋅陽極在500個循環(huán)內(nèi)實現(xiàn)了99.8%的卓越平均庫侖效率（CE），并在5 mA cm^?2和2.5 mAh cm^?2的條件下展示了900小時的循環(huán)穩(wěn)定性。此外，Zn||I₂全電池在5 C的電流下展示了10000個循環(huán)的超長循環(huán)穩(wěn)定性，容量保持率為92.4%。一個60 mAh的單層軟包電池保持了350個循環(huán)的穩(wěn)定工作。

圖文導讀

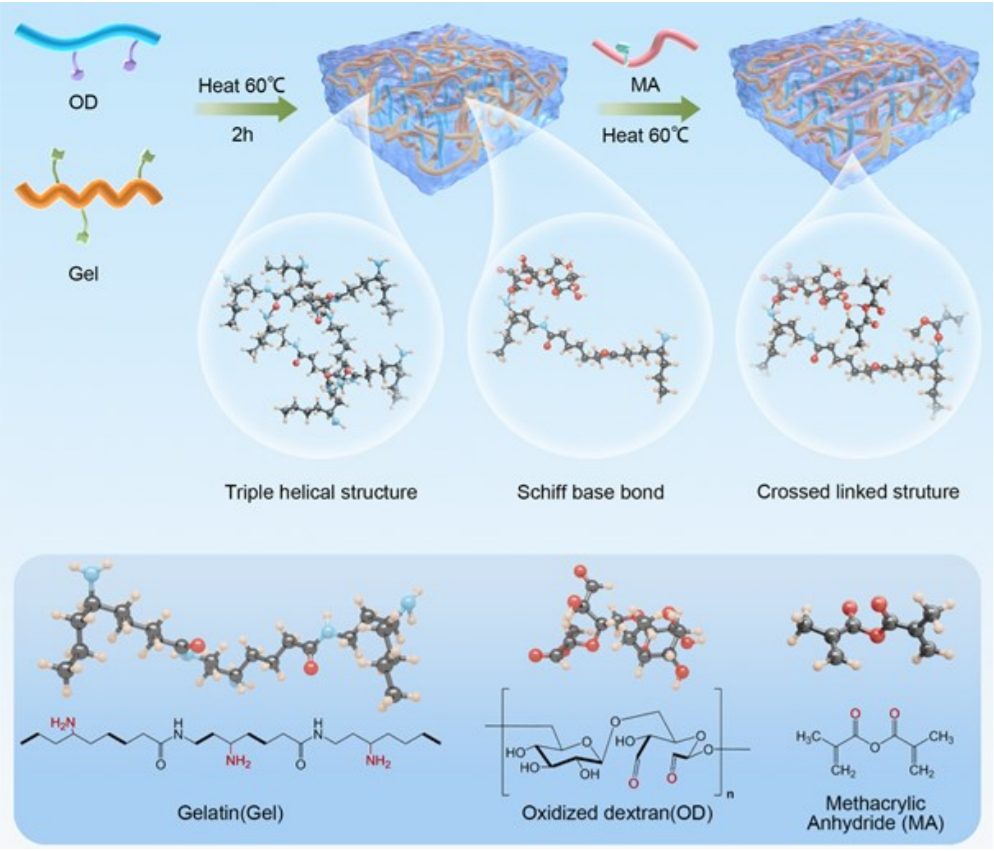

圖1：ODGelMA水凝膠電解質(zhì)的合成示意圖。

圖2：混合水凝膠電解質(zhì)的物理強度和機械耐受性測試。

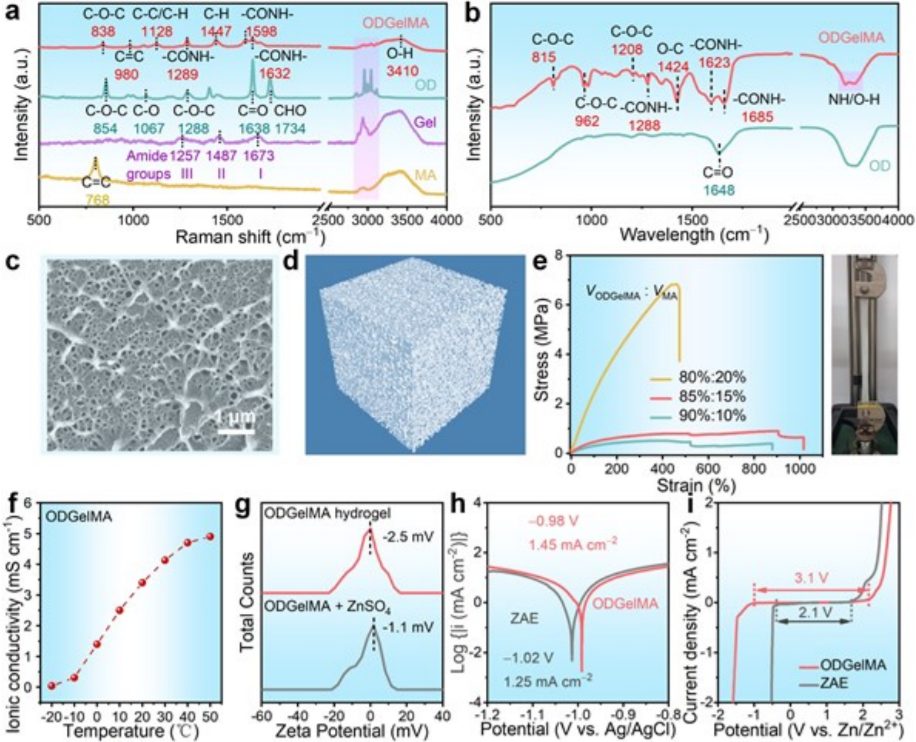

圖3：ODGelMA的物理化學特性。

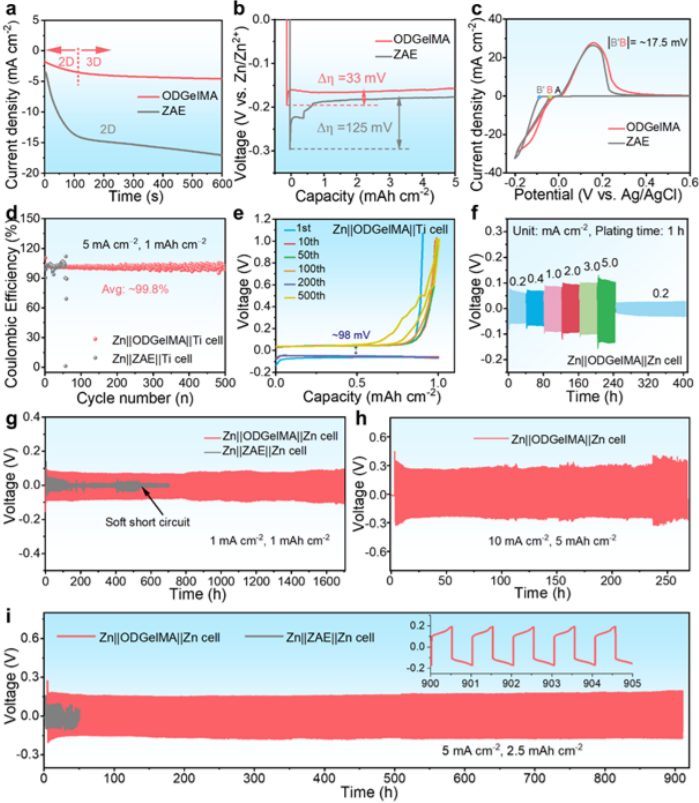

圖4：使用高纏結(jié)水凝膠電解質(zhì)改善陽極性能

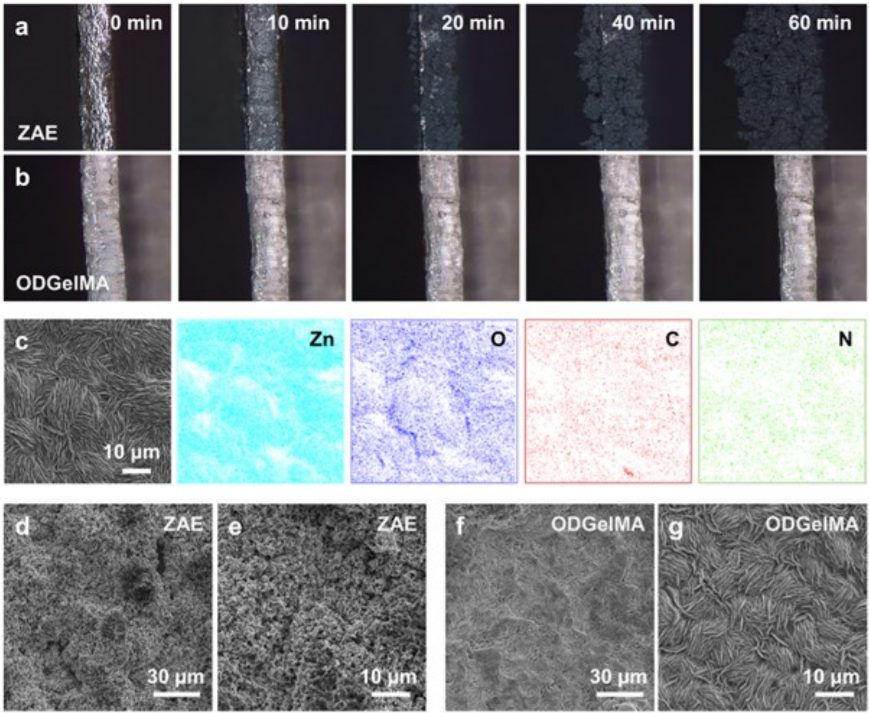

圖5：電解質(zhì)對Zn電極表面沉積行為的影響

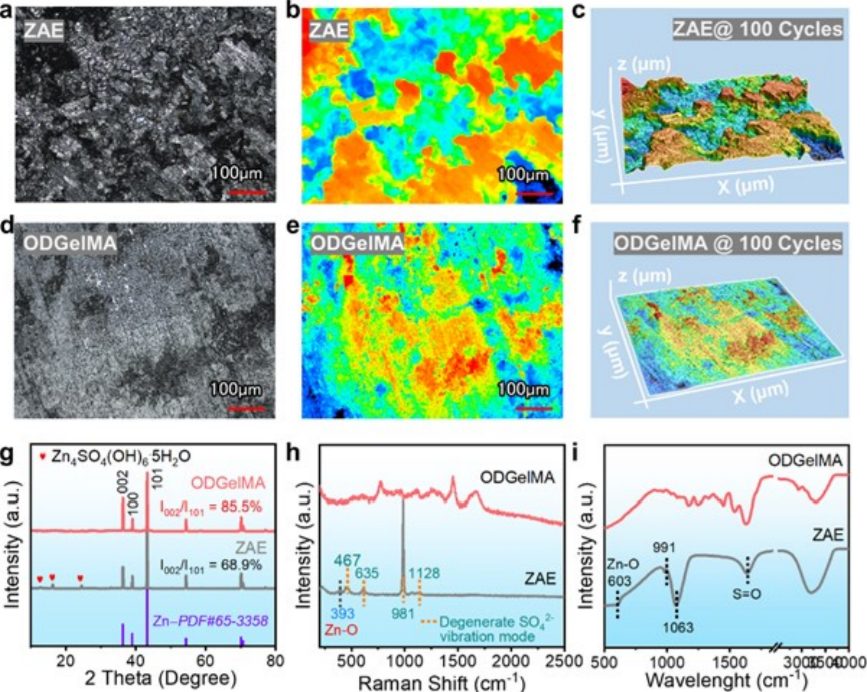

圖6：不同電解質(zhì)中Zn電極循環(huán)100次后的共焦光學形態(tài)和結(jié)構(gòu)表征。

圖7：Zn||I₂全電池的電化學性能。

總結(jié)展望

本文通過獨特的設計策略，成功合成了具有密集交聯(lián)結(jié)構(gòu)的明膠基水凝膠電解質(zhì)（ODGelMA），該水凝膠電解質(zhì)不僅展現(xiàn)了出色的機械特性和高離子導電性，而且通過其自形成的化學沉積厚層，有效調(diào)節(jié)了鋅陽極的界面，抑制了枝晶的生長和副反應的發(fā)生。ODGelMA電解質(zhì)顯著提升了鋅陽極的穩(wěn)定性和可逆性，實現(xiàn)了平均CE高達99.8%，并在5 mA cm^?2的高電流密度下達到了900小時的循環(huán)穩(wěn)定性。

此外，Zn||ODGelMA||I₂全電池展示了在5 C電流下10000個循環(huán)后92.4%的高容量保持率，而大型軟包電池也展示了出色的循環(huán)穩(wěn)定性。這項工作為開發(fā)新型水凝膠電解質(zhì)提供了一種結(jié)合天然聚合物的策略，為鋅離子儲能系統(tǒng)的改進性能提供了良好的環(huán)境適應性。

文獻信息

標題：Entanglement Added to Cross-linked Chains Enables Tough Gelatin-based Hydrogel for Zn Metal Batteries

期刊：Advanced Materials

DOI：10.1002/adma.202403214

原創(chuàng)文章，作者：計算搬磚工程師，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/06/ae47d07494/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

李寶華/韓翠平最新AM：10000次超長循環(huán)！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

李寶華/韓翠平最新AM：10000次超長循環(huán)！

相關推薦
