精品久久久无码人妻中文字幕,被窝午夜理论影片,久久婷婷成人综合色综合

隨著對儲能系統的需求越來越嚴格，在低溫下進行高性能鈉存儲變得迫切。然而，緩慢的界面動力學導致了容量損失的加劇，這源于界面Na⁺的去溶劑化。

在此，南開大學李福軍，溫州大學侴術雷、李林等人將具有超高供電子的全氟化陰離子–三氟乙酸鹽（TFA-）引入以二聚體（G2）為基質的電解質中，從而在寬溫度范圍內獲得陰離子強化溶質。

與在 1.0 M NaPF6-G2 中相比，TFA- 陰離子和占據內鞘的 G2 分子減少的獨特溶劑化結構加速了 Na 的去溶劑化，使其在 -20 ℃ 以上和 -20 ℃ 以下的去溶劑化能分別從 4.16 kJ mol^-1 和 24.74 kJ moL^-1 降至 3.49 kJ mol^-1 和 16.55 kJ moL^-1。該電解質使 Na||Na₃V₂(PO₄)₃電池在-40 ℃下循環 100 次后，可提供其室溫容量的 60.2% 和 99.2% 的高容量保持率。

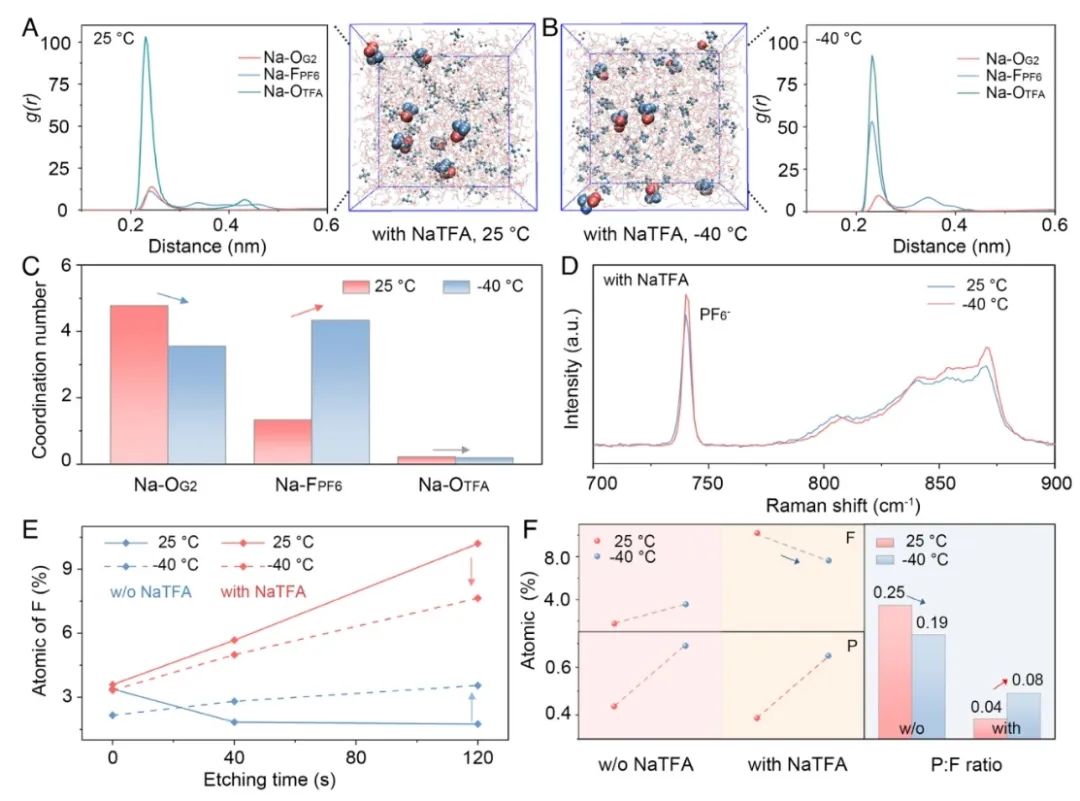

圖1. 隨溫度變化的溶劑化作用

總之，該工作將具有超高供電子性的全氟 TFA- 陰離子引入醚基電解質中，可調節陰離子強化溶劑化。其中內層 Na⁺ 溶劑化鞘由TFA^–、更多的 FP₆^–和減少的 G2 分子組成，25 ℃ 時 Na(G2)_4.78(PF₆)_1.33(TFA)_0.22 ，-40 ℃ 時 Na(G2)_3.46(PF₆)_4.34(TFA_)0.19 ，在寬溫度范圍內可有效地加速 Na⁺ 的去溶劑化。這種電解質配置誘導了陰離子衍生的富含無機物的穩定SEI 層，從而實現了超高和超穩定的 Na 沉積/剝離 CE。

Na||NVP 電池的室溫容量為其室溫容量的 60.2%，在 -40 ℃ 下循環 100 次后容量保持率高達 99.2%。因此，該項工作強調了電解質溶劑化中的陰離子強化配位，為持久、快速充電和低溫 SIB 的溶劑化化學調控提供了見解。

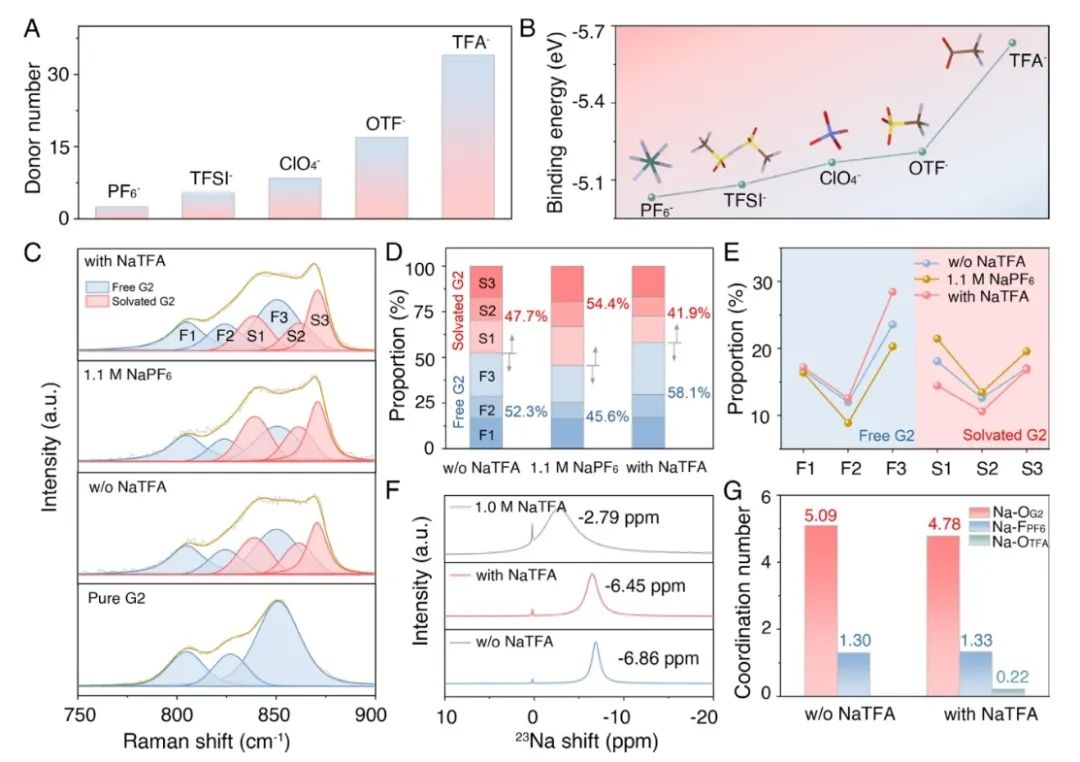

圖2. 電化學性能

Regulation of anion–Na + coordination chemistry in electrolyte solvates for low-temperature sodium-ion batteries, Proceedings of the National Academy of Sciences of the United States of America 2024 DOI: 10.1073/pnas.2316914121

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/28/3d5ec0bb54/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?南開/溫大PNAS：陰離子-Na+配位化學的調控助力低溫鈉離子電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?南開/溫大PNAS：陰離子-Na+配位化學的調控助力低溫鈉離子電池

相關推薦
