特级做a爰片毛片免费看,在线播放无码后入内射少妇,亚洲欧洲av无码专区

他，天大校友，澳大利亞科學院院士，頂刊540+，被引12.5W+！再添一篇頂刊！

成果簡介

酸性CO₂電還原反應（CO₂RR）具有高碳利用效率的優點，但在抑制競爭性析氫反應（HER）和提高多碳（C₂₊）產物選擇性方面還面臨很大挑戰。雖然Cu⁰/Cu⁺界面有利于C-C耦合過程，但在強還原條件和高電流電解操作下，銅（Cu）的氧化態發生改變。

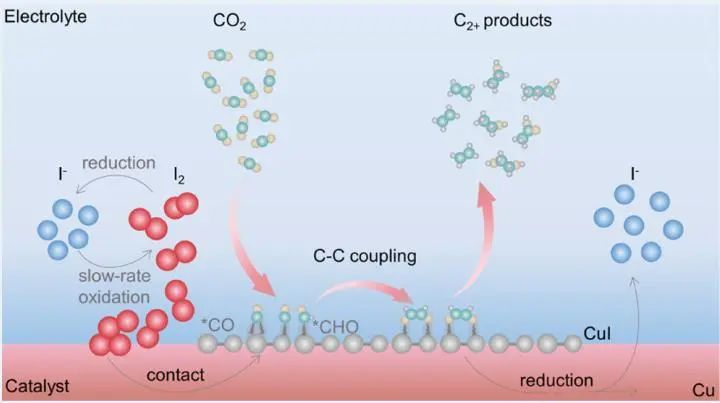

基于此，澳大利亞阿德萊德大學喬世璋院士和鄭堯教授等人報道了一種碘（I₂）加入策略來保護Cu的氧化態，并促進酸性CO₂RR過程中Cu⁰/Cu⁺界面的動態變化。在電解質中加入I₂后，即使在低K⁺濃度為0.3 M的情況下，在0.4-0.6 A cm^-2下，C₂₊產物法拉第效率（FE）也可以達到70%以上，比已報道的高K⁺濃度（2-3 M）的性能高出近10倍。電解質中低K⁺濃度顯著避免了CO₂傳輸通道中的鹽結晶，增強了電解槽的穩定性。

表面Pourbaix圖和實驗結果表明，在電解液中加入過量的I₂促進了CuI的生成；在電化學還原條件下，CuI與金屬Cu共存，表明存在Cu→CuI→Cu的氧化還原回路。該閉環是構建動態Cu⁰/Cu⁺界面的關鍵，與*CO反應中間體的吸附緊密結合，進一步促進了C-C耦合過程。本研究為催化劑的氧化態保護策略、Cu⁰/Cu⁺表面的構建以及C₂₊產物對低K⁺濃度的酸性CO₂RR的高選擇性的實現提供了新思路。

圖文導讀

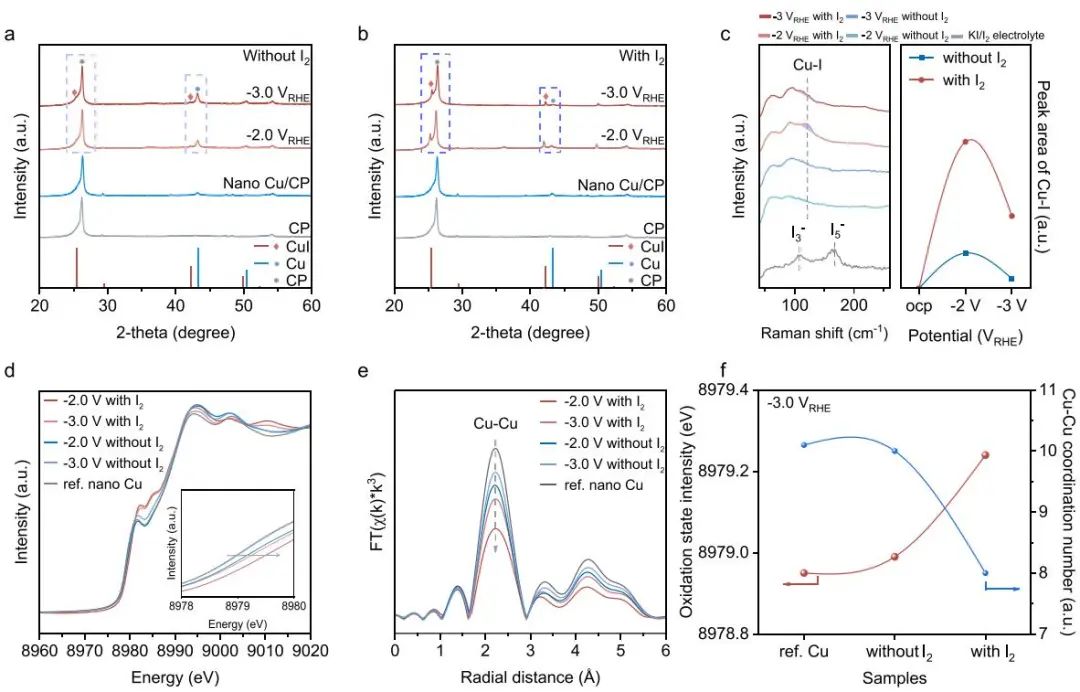

X射線衍射（XRD）結果表明，在沒有I₂的情況下，CO₂RR后催化劑的主相呈現為金屬Cu，XRD峰位于43°和50°左右。當電解液中加入I₂時，在25°、42°和50°處出明顯的CuI峰，并伴有電還原的部分金屬Cu相，證明了還原過程中CuI的連續生成。隨著還原電壓從-2.0增加到-3.0 V_RHE，加入I₂組的Cu價態略有下降，但仍高于未加入I₂組和納米Cu參考組，表明I₂在CO₂RR過程中誘導CuI形成的有效性。還原后引入I₂后，Cu-Cu在2.2 ?處的優勢配位峰強度降低，表明I₂促使Cu-Cu的配位數降低。即加入I₂后，Cu的氧化態增加，Cu-Cu配位數降低。

圖1. CO₂RR前后的催化劑表征

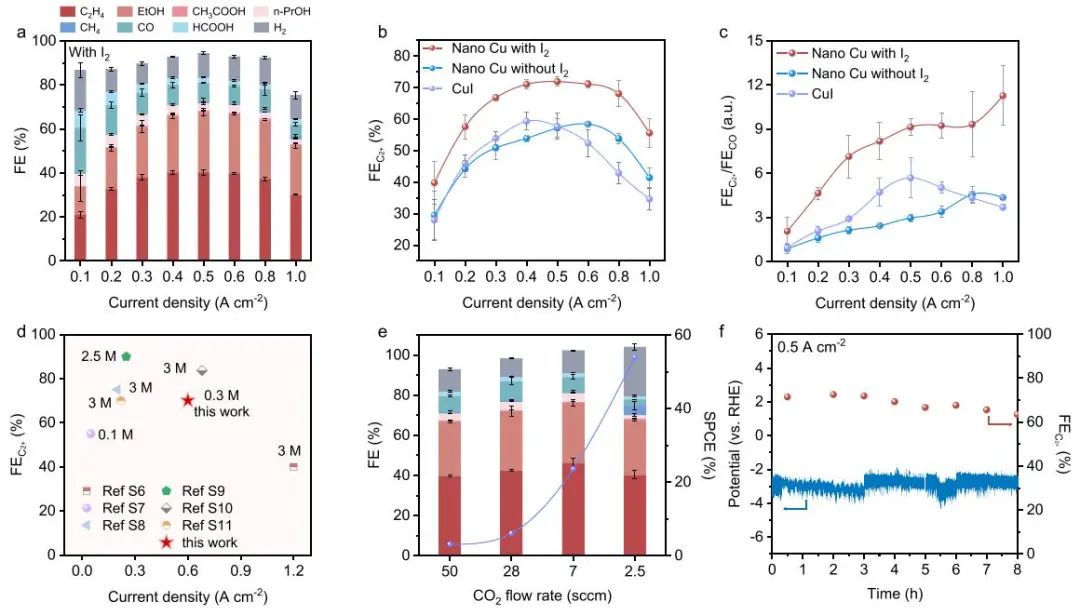

在0.4-0.6 A cm^-2的電流密度范圍內，加入I₂的體系顯示出約70%的高C₂₊法拉第效率（FE_C2+），其中主要產物是乙烯和乙醇。在沒有I₂的情況下，納米Cu和CuI中的FE_C2+都保持在60%以下，并且C₂₊ FE隨著電流密度的增加而降低。同時，在0.2-0.5 A cm^-2條件下，對C₂₊的半電池能量效率可以達到20%以上，在0.6 A cm^-2條件下，C₂₊的局部電流密度可達到0.42 A cm^-2。此外，在0.5 A cm^-2的電流密度下，FE_C2+保持在65%以上，持續8 h。

圖2. CO₂RR的性能

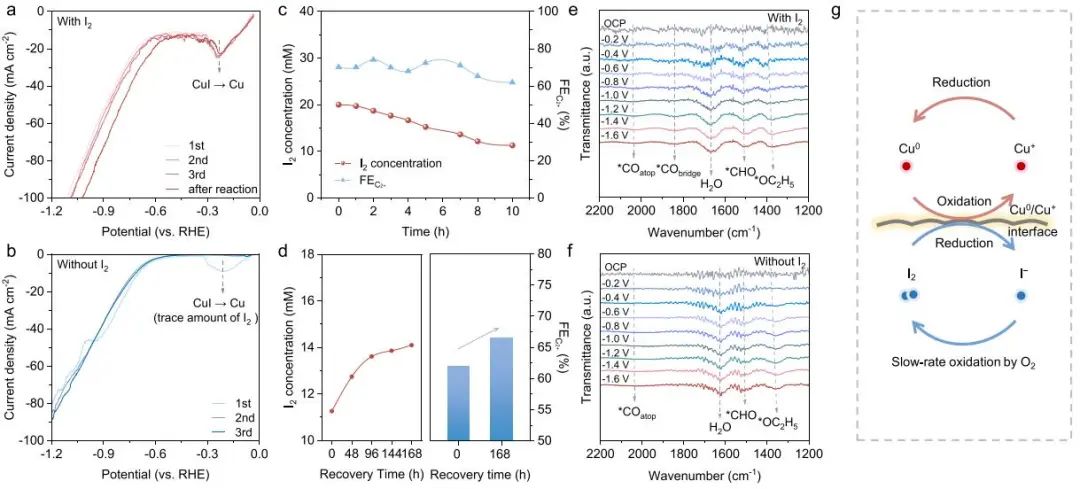

在CO₂RR過程中，加入I₂組的LSV曲線中可檢測到一個明顯的還原峰，位于-0.23 V_RHE處，這是CuI還原為Cu的結果，表明可通過化學過程（2Cu + I₂ → 2CuI）連續再生CuI，同時生成的CuI通過電化學還原過程還原為Cu。因此，在CO₂RR過程中可以形成Cu→CuI→Cu的回路，促進Cu⁰/Cu⁺界面的構建。隨著反應時間的延長，I₂的濃度逐漸降低，在0.5 A cm^-2下，當I₂濃度在13 mM以上時，FE_C2+可保持在70%左右。當I₂進一步降低時，FE_C2+逐漸下降到61%。原位ATR-IR結果表明，在低K⁺濃度下，Cu⁰/Cu⁺界面的構建促進了CO₂RR中間體的吸附。總之，在CO₂RR過程中動態形成Cu⁰/Cu⁺界面，促進了CO₂RR中間體的吸附和C-C耦合過程，從而在低濃度堿陽離子條件下提高了C₂₊產物的產率。

圖3. CO₂RR過程中的動態成分變化

通過密度泛函理論（DFT）計算，作者研究了實驗條件下Cu⁺和Cu⁰在CuI催化劑表面的動態轉化。在實驗條件下，Cu: I比為1: 0和1: 1.5的表面最穩定，兩種結構之間有明顯的轉變。結合Bader電荷分析計算，當Cu: I比為1: 0時，OS_Cu接近于0；當Cu: I比為1: 1.5時，OS_Cu最接近于1。因此，在實驗條件下，催化劑表面形成Cu⁰/Cu⁺的界面，以Cu⁰為主。I₂的加入使得OS_Cu向上移動，增加了Cu⁺的含量比，導致Cu⁰/Cu⁺界面結構的動態平衡。

此外，在Cu⁰表面，*CO到*CHO的過程具有挑戰性，其中*CO直接耦合需超過1 eV。在Cu⁺位點，*CO到*CHO的轉變更容易，導致*CHO耦合。同時，中等碘含量（Cu: I比值為1: 1.5）促進*CHO耦合成*OHCCHO，而高碘含量（u: I比值為1: 2）阻礙了*CHO耦合。結果表明，Cu⁺促進*CHO的形成和C-C耦合產物的形成。

圖4. DFT計算

文獻信息

Dynamic Cu⁰/Cu⁺ Interface Promotes Acidic CO₂ Electroreduction. ACS Catal., 2024, DOI: https://doi.org/10.1021/acscatal.4c01516.

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/16/24e510f4a7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，天大校友，澳大利亞科學院院士，頂刊540+，被引12.5W+！再添一篇頂刊！

相關推薦
