全彩18禁裸乳羞羞漫画无遮挡,男男野外做爰全过程69,午夜天堂成人欧美www无码

第一作者：Xin Lu

通訊作者：周印華

通訊單位：華中科技大學

論文速覽

本研究針對大面積柔性有機光伏(OPV)模塊存在的電學漏電和相鄰子電池之間電學接觸不良的問題，提出了一種性能改進方法。

通過嵌入大面積銀納米線電極到聚合物基底中以降低表面粗糙度，從而抑制電學漏電。同時，在相鄰子電池之間沉積鉻和銀線條以改善電學接觸。研究表明，鉻層的引入不僅提高了銀膜的耐激光燒蝕度，而且在熱退火、機械彎曲和照明條件下保持了其導電性。

這些改進顯著提升了柔性有機光伏模塊的光電轉換效率和照明穩定性。大面積柔性模塊實現了認證效率14.04%（有效面積：41 cm2）和13.10%（有效面積：370 cm2，開路電壓103.51 V），并在連續照明912小時后保持了初始效率的90.4±2.3%。

圖文導讀

華中科技大學，重磅Nature Energy！

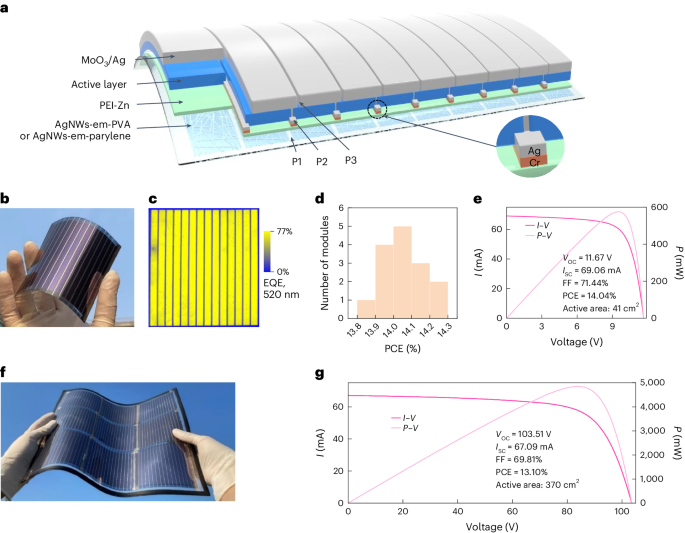

圖1 | 大面積柔性OPV模塊的結構和性能。

華中科技大學，重磅Nature Energy！

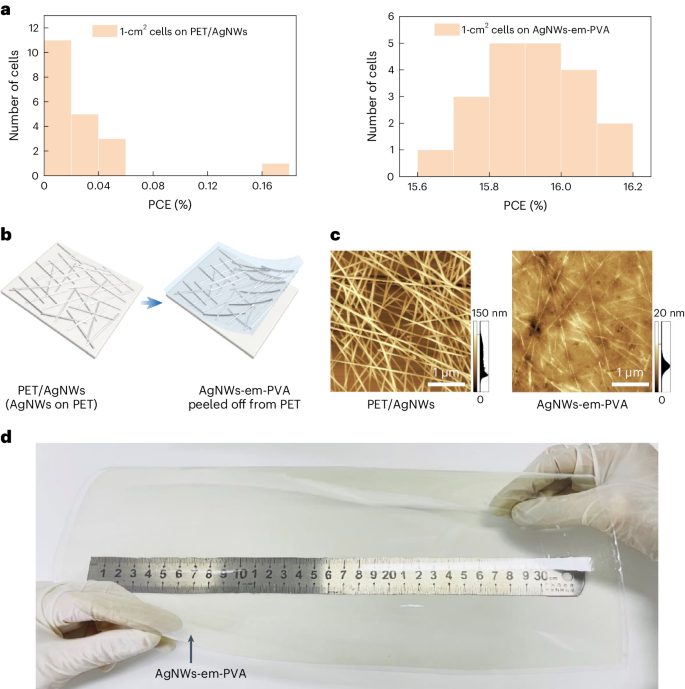

圖2 | 大面積AgNWs-em-PVA柔性透明電極。

華中科技大學，重磅Nature Energy！

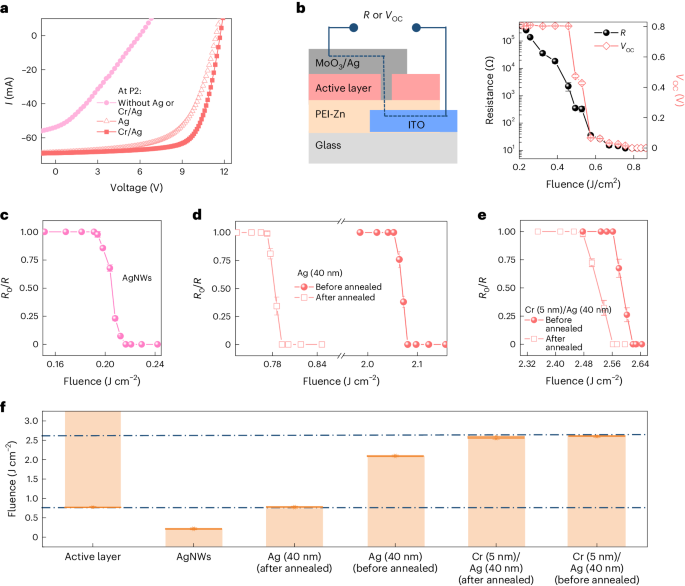

圖3 | 活性層和電極薄膜的激光蝕刻通量。

華中科技大學，重磅Nature Energy！

總結展望

本研究通過嵌入銀納米線到聚合物基底中，成功制造了平滑的大面積柔性透明電極，有效減少了電學漏電。

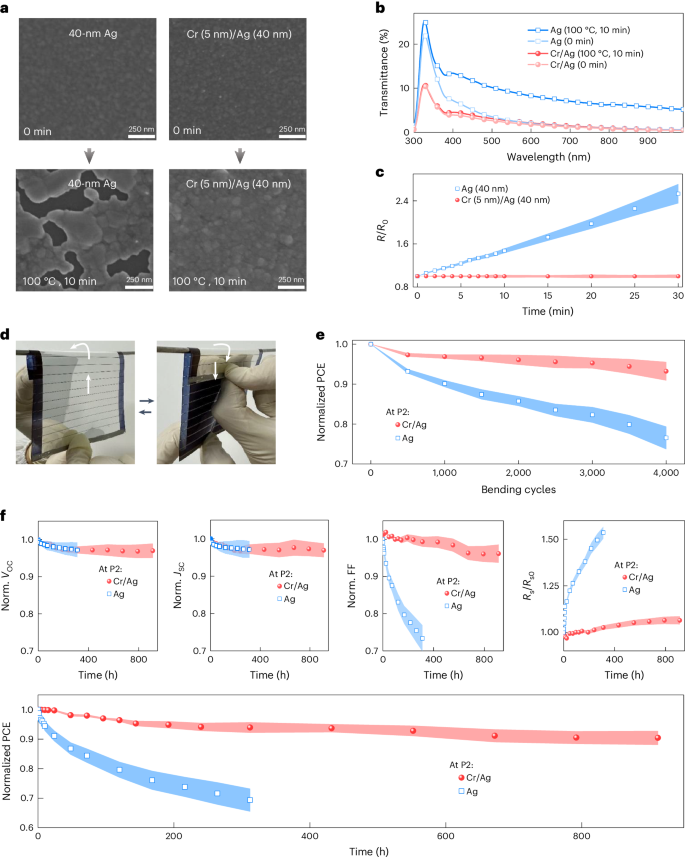

在相鄰子電池間引入Cr（5nm）/Ag（40nm）薄膜，不僅提高了激光加工窗口，確保了活性層的完全去除和底部AgNWs透明電極的完整性，還顯著提高了模塊在連續機械彎曲和照明下的穩定性。

大面積柔性模塊實現了認證的高光電轉換效率，并在長時間連續照明后仍保持了較高效率，這些成果為柔性有機光伏技術的實際應用奠定了基礎。

文獻信息

標題：Increase in the efficiency and stability of large-area flexible organic photovoltaic modules via improved electrical contact

期刊：Nature Energy

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/04/23/10ffba32d7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
