潜行狙击电视剧,亚洲精品乱码久久久久久蜜桃,av免费不卡国产观看

水系鋅離子電池因成本低、安全性高而被視為大規模儲能系統的理想候選材料，但其低溫性能較差，限制了其應用。

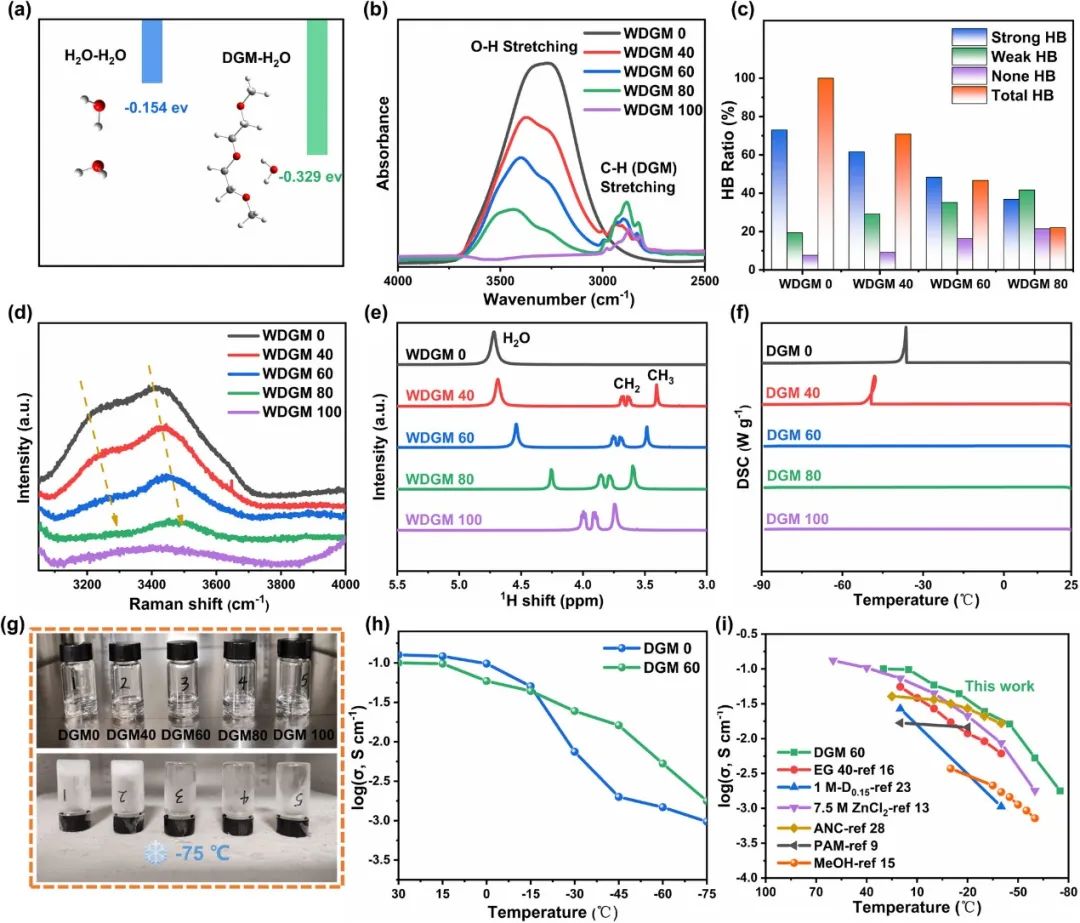

圖1.?電解液表征

山東大學王書華、劉宏等在Zn(ClO₄)₂的水溶液中加入了低極性、低粘度的二甘醇（DGM），從而構建了一種低溫電解液。研究顯示，當DGM與水的體積比為6:4 (DGM60)時，電解液的凝固點降至-105℃，且在-45℃時離子電導率為16.18 mS cm^-1。

光譜分析和分子動力學模擬驗證了DGM和ClO₄-調節了Zn²⁺的內溶劑化結構，該溶劑化結構更有利于Zn²⁺的解溶劑化。得益于DGM和ClO₄-對氫鍵網絡的破壞和對溶劑化結構的調控，陽極上的枝晶、析氫反應和副產物都得到了抑制。

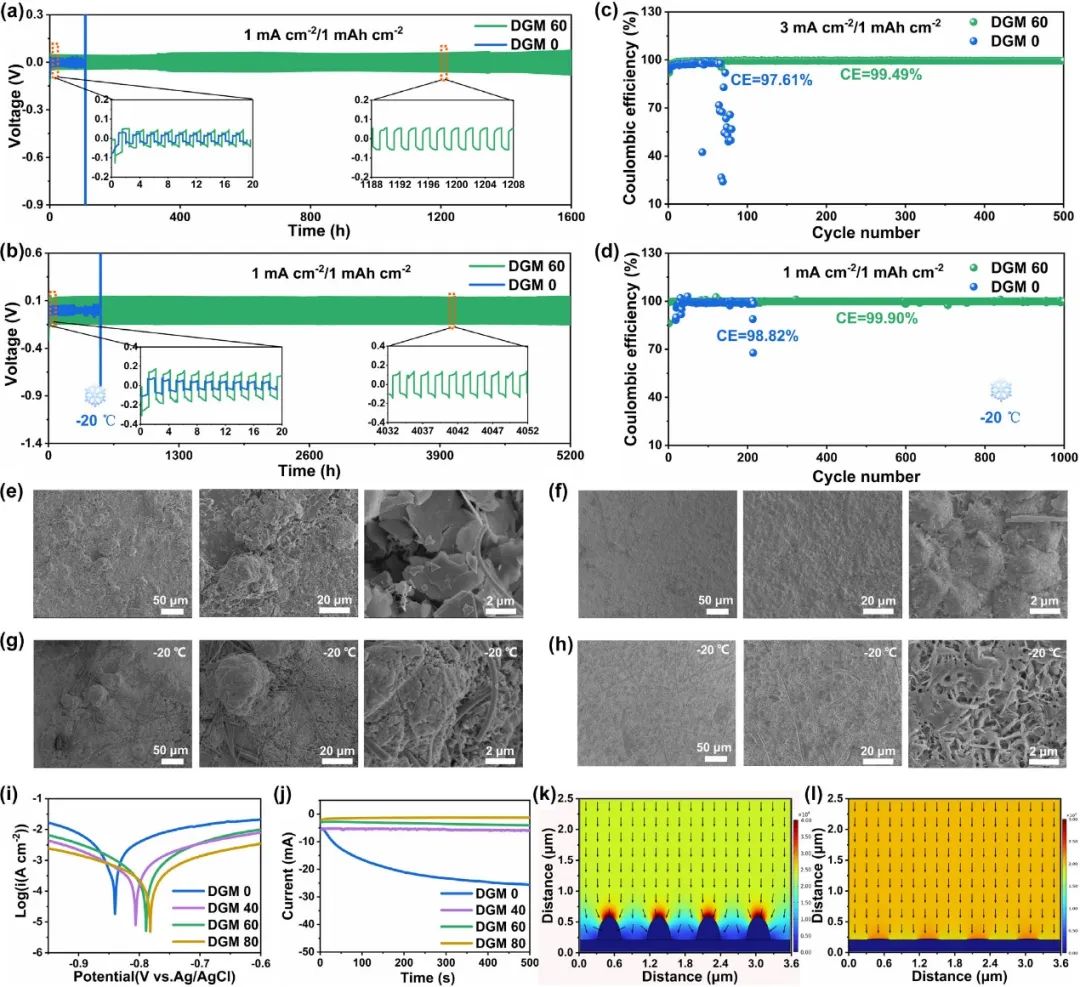

圖2. 半電池性能

結果，在電流密度為1 mA cm^-2和容量為1 mA h cm^-2的條件下，Zn||Zn電池在25℃下可循環使用1600小時，在-20℃下可循環使用5200小時。此外，在-20℃時，Zn|||Cu在1 mA cm^-2和1 mA h cm^-2條件下的庫侖效率高達99.9%。

另外，在1 A g^-1的條件下，鋅||聚苯胺（PANI）電池在25℃的初始放電容量為100.0 mA h g^-1，在-20℃的初始放電容量為88.8 mA h g^-1。并且，Zn||PANI電池具有10000次的超長循環壽命，且無容量衰減。即使在-50℃，Zn||PANI電池也能穩定循環600次，容量保持率達98.5%。這項研究為今后設計具有高離子電導率和低溫易脫溶劑化的可充電池電解液提供了啟示。

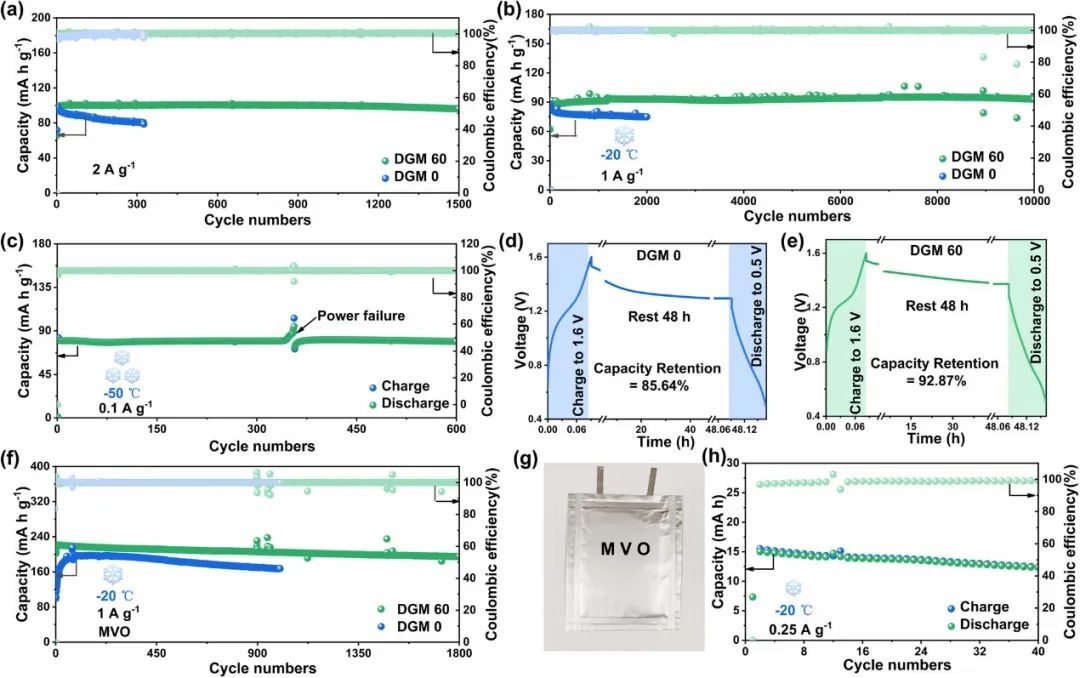

圖3.?全電池性能

Modulating the Electrolyte Inner Solvation Structure via Low Polarity Co-solvent for Low-Temperature Aqueous Zinc-Ion Batteries. Energy & Environmental Materials 2024. DOI: 10.1002/eem2.12707

原創文章，作者：Jenny（小琦），如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/25/a224a09289/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?山大EEM：通過低極性助溶劑調節電解液溶劑化結構，用于低溫鋅離子電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?山大EEM：通過低極性助溶劑調節電解液溶劑化結構，用于低溫鋅離子電池

相關推薦
