中文字幕人妻丝袜成熟乱九区,久激情内射婷内射蜜桃人妖,青青河边草免费观看高清电影下载

【DFT+實驗】Nano-Micro Lett.：3DIO FCSe-QDs@NC助力高性能Li-S全電池

鋰-硫（Li-S）電池的商業可行性仍受到硫正極上的多硫化鋰（LiPSs）穿梭效應和Li負極上的Li枝晶生長的挑戰。

基于此，廈門大學謝清水副教授、彭棟梁教授和王來森助理教授等人報道了一種具有嵌入Co-Fe二元金屬硒化物量子點的三維反蛋白石結構氮摻雜碳骨架（3DIO FCSe-QDs@NC），用于硫正極和鋰金屬負極。

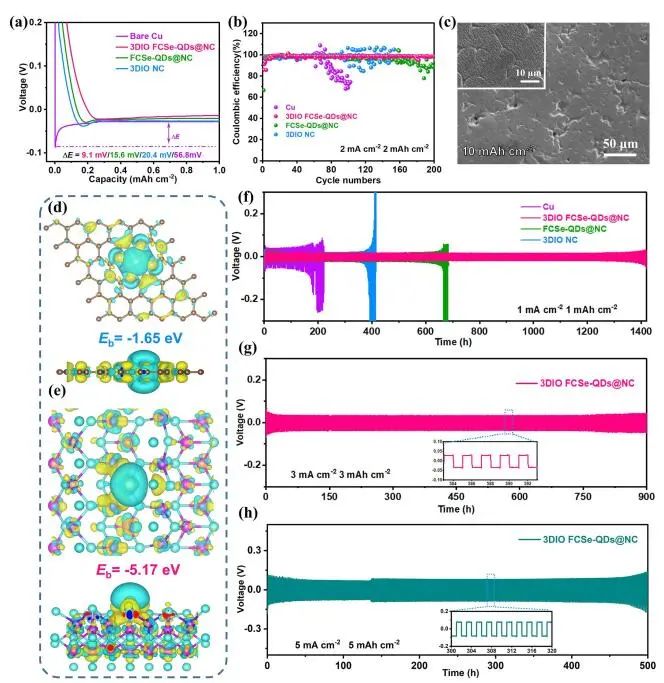

測試發現，帶有3DIO FCSe-QDs@NC的Li-S全電池表現出優異的倍率性能和循環穩定性（在2 C下循環2000次后衰變率為0.014%）。當含硫量為8.5 mg cm^-2時，N/P為2.1: 1，可以獲得8.41 mAh cm^-2的面容量，即使在低電解質條件下，也表現出高容量（0.3 C時985 mAh g^-1）和良好的容量保持能力。

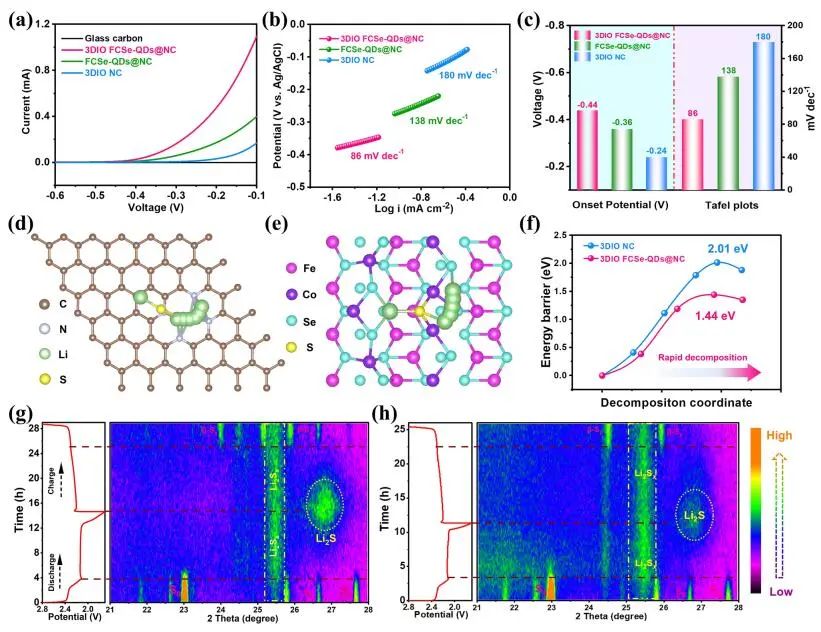

通過密度泛函理論（DFT）計算，作者在原子水平上研究了吸附劑與LiPSs之間的內在界面相互作用機制。通過計算LiPSs與FCSe和裸NC之間的結合能和原子結構，在所有的鋰化階段FCSe都比裸露NC具有更高的結合能（E_b）。

特別是，在(001)晶格平面上，FCSe為Li₂S₈提供了極高的-8.54 eV的E_b，比未修飾NC（-2.42 eV）的三倍多。

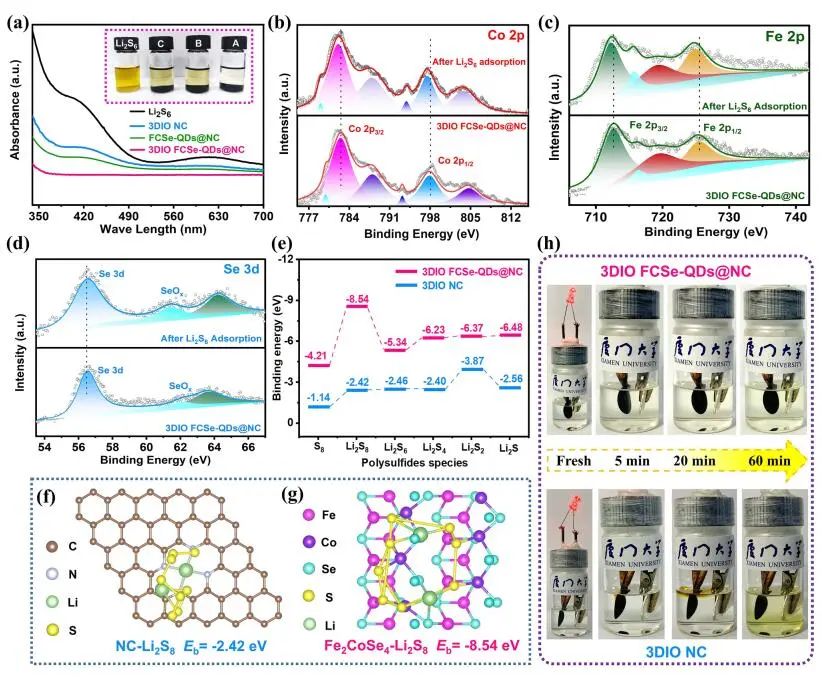

不同鋰化階段（Li₂S、Li₂S₂、Li₂S₄、Li₂S₆、Li₂S₈和S₈）下，優化后的LiPSs吸附構型，同時存在多個吸附位點，通過Fe/Co-S和Li-Se鍵對LiPSs進行強吸附，使3DIO FCSe-QDs@NC復合材料具有作為高效硫宿主的巨大潛力。

需注意，硫加載后3D有序的多孔結構保持良好，EDS元素映射顯示硫分布均勻，沒有明顯的顆粒團聚。S/FCSe-QDs@NC和S/3DIO NC電極的透明電解質在30 min內迅速變黃，這是由于電極表面的LiPSs溢出并擴散到電解質中。

Dual-Functional Lithiophilic/Sulfiphilic Binary-Metal Selenide Quantum Dots Toward High-Performance Li-S Full Batteries. Nano-Micro Lett., 2023.

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/25/09964b8075/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

【DFT+實驗】Nano-Micro Lett.：3DIO FCSe-QDs@NC助力高性能Li-S全電池

相關推薦
