可不可以干湿你最简单处理电影,小浪货腿张开水好多啊学生视频 ,亚洲成av人片一区二区梦乃

?江漢大學王德宇Angew：FSI?通過原位構建實現自修復SEI

鋰金屬負極上的固體電解質相（SEI）在運行過程中往往會破裂并發生重構，從而導致鋰金屬電池衰減加速。值得注意的是，具有自修復特性的 SEI有助于穩定鋰/電解質界面。然而，將修復劑均勻固定在負極上仍是一項具有挑戰性的任務。

在此，江漢大學王德宇團隊利用雙（氟磺酰）亞胺（FSI^–）陰離子的顯著成膜特性和乙烯基的光聚合特性，將離子液體 1-乙烯基-3-甲基咪唑鎓雙（氟磺酰）亞胺（VMI-FSI）與聚環氧乙烷（PEO）交聯，形成了一層由FSI^–基團作為修復劑的自修復膜。當其遇到金屬鋰時，FSI^–基團會化學分解成 LiF 和 Li₃N，從而在鋰金屬表面形成 SEI并修復鋰枝晶裂縫中的 SEI。

此外，從修復膜中交換出的 FSI^– 陰離子通過電化學分解生成無機鹽，從而強化 SEI。基于此，負載量為 16.3 mg cm^-2的鈷酸鋰/ Li電池顯示出 183.0 mAh g^-1 的初始放電容量，并可在 3.0~4.5 V vs Li⁺/Li 的電壓范圍內可穩定運行 500 個循環且保持率達 81.4%。

圖1. 人工SEI的制備原理圖及循環過程中鋰金屬負極的SEI演變

總之，該工作以陽離子聚合物為骨架，以 FSI^–陰離子為修復劑，開發了一種新型自修復人工 SEI （簡稱 V 膜）。具體而言，V 膜是在鋰負極上通過紫外光聚合 PEO 和 VMI-FSI 單體合成。V 薄膜中聚合物陽離子結合的FSI^–陰離子可與鋰金屬和鋰枝晶發生反應形成豐富的無機化合物（如 LiF 和 Li₃N）。

此外，在循環過程中緩慢釋放的 FSI^–陰離子可在 V 型膜表面富集，分解成大量無機物，幫助修復破裂的SEI。得益于 V 膜的自修復特性，高正極負載（16.3 mg cm^-2）的Li/鈷酸鋰電池在超過 500 次和 300 次循環中表現出優異的循環性能，在 4.5 V 和 4.6 V vs Li⁺/Li 截止電壓下的容量保持率分別為 81.4% 和 61.4%。因此，該項研究為設計保護鋰金屬負極的自修復薄膜提供了一種新策略。

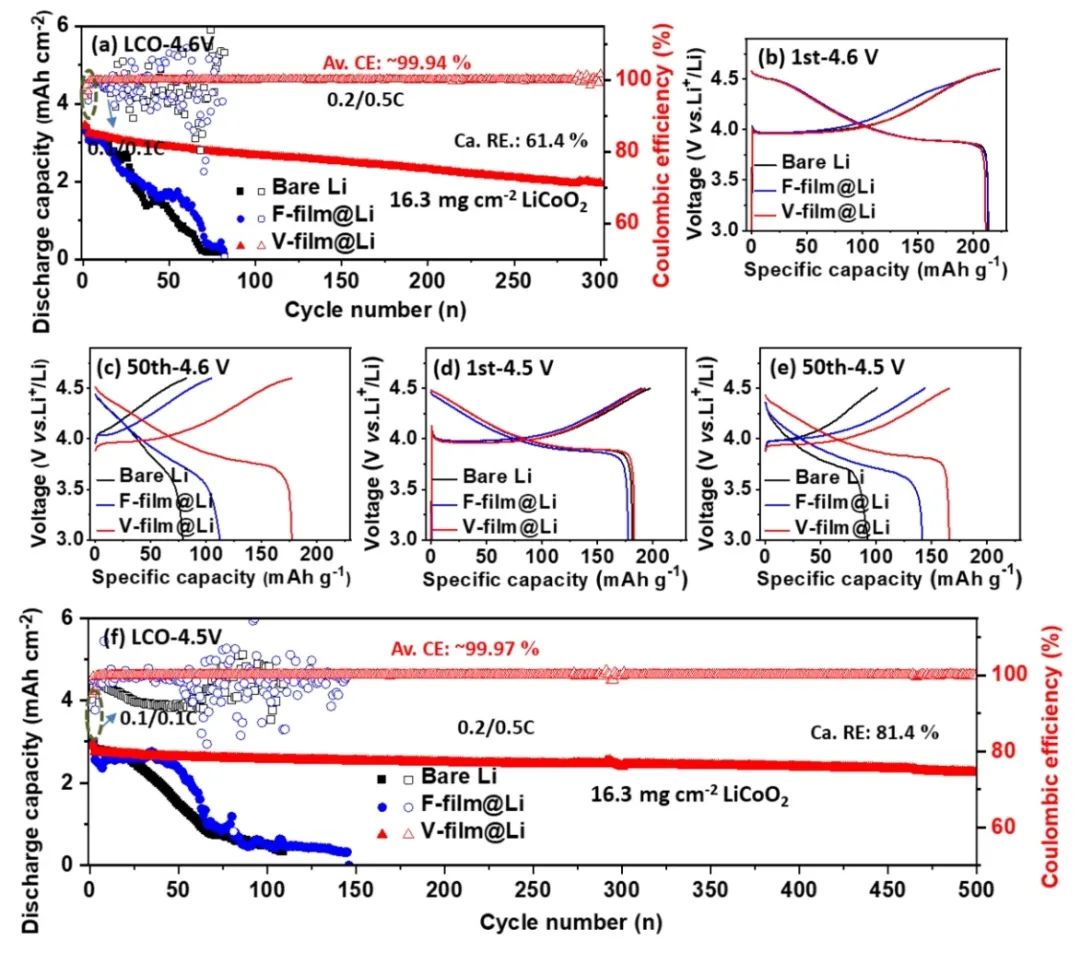

圖2. 鈷酸鋰/Li全電池的電池性能

Binding FSI^? to Construct a Self-Healing SEI Film for Li-Metal Batteries by In-situ Crosslinking Vinyl Ionic Liquid, Angewandte Chemie International Edition 2024 DOI: 10.1002/anie.202402456

原創文章，作者：Jenny（小琦），如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/21/bc930883c1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?江漢大學王德宇Angew：FSI?通過原位構建實現自修復SEI

相關推薦
