考慮到硫化鋅的高容量以及鋅和硫源的低成本，硫化鋅有望成為實用鈉離子電池的高容量陽極。然而，顆粒狀硫化鋅的粉化會導致活性物質塌陷和穿透引起的電池短路。

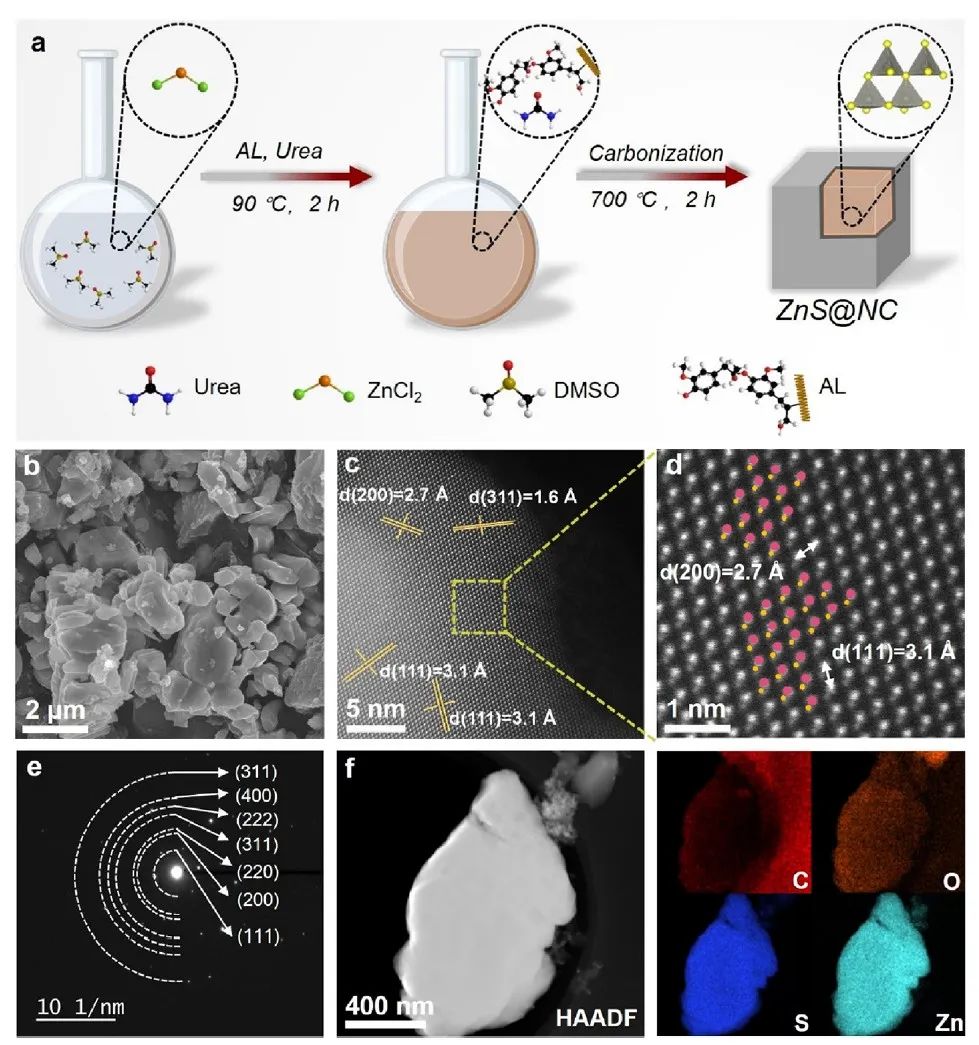

廣東工業大學張文禮、邱學青、阿卜杜拉國王科技大學Husam N. Alshareef等通過碳化策略，開發了一種封裝在氮摻雜碳殼中的高性能硫化鋅陽極（ZnS@NC）。研究顯示，由于摻氮碳和硫化鋅納米顆粒之間牢固的化學和電子鍵連接，摻氮碳的約束效應在循環過程中穩定了活性物質結構。此外，ZnS@NC陽極的循環穩定性還得益于在循環和線性醚基電解液中形成的堅固的富無機固體電解質界面（SEI）。

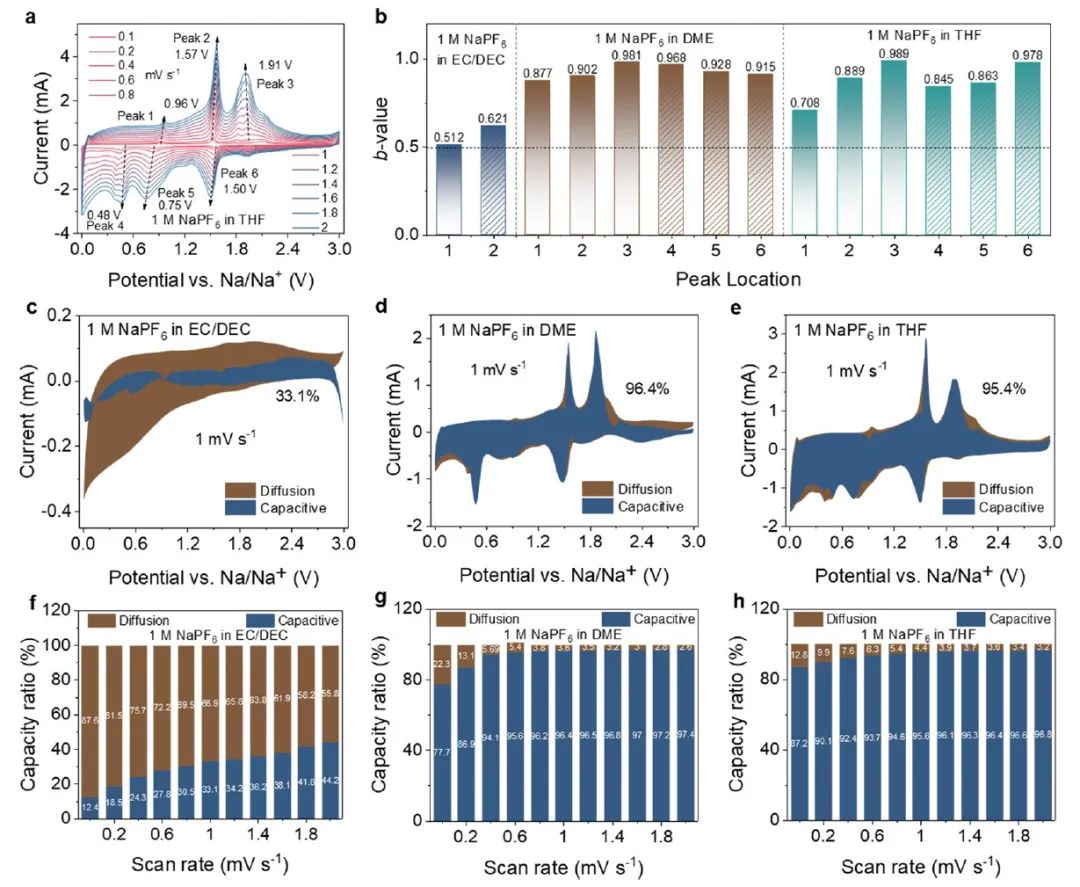

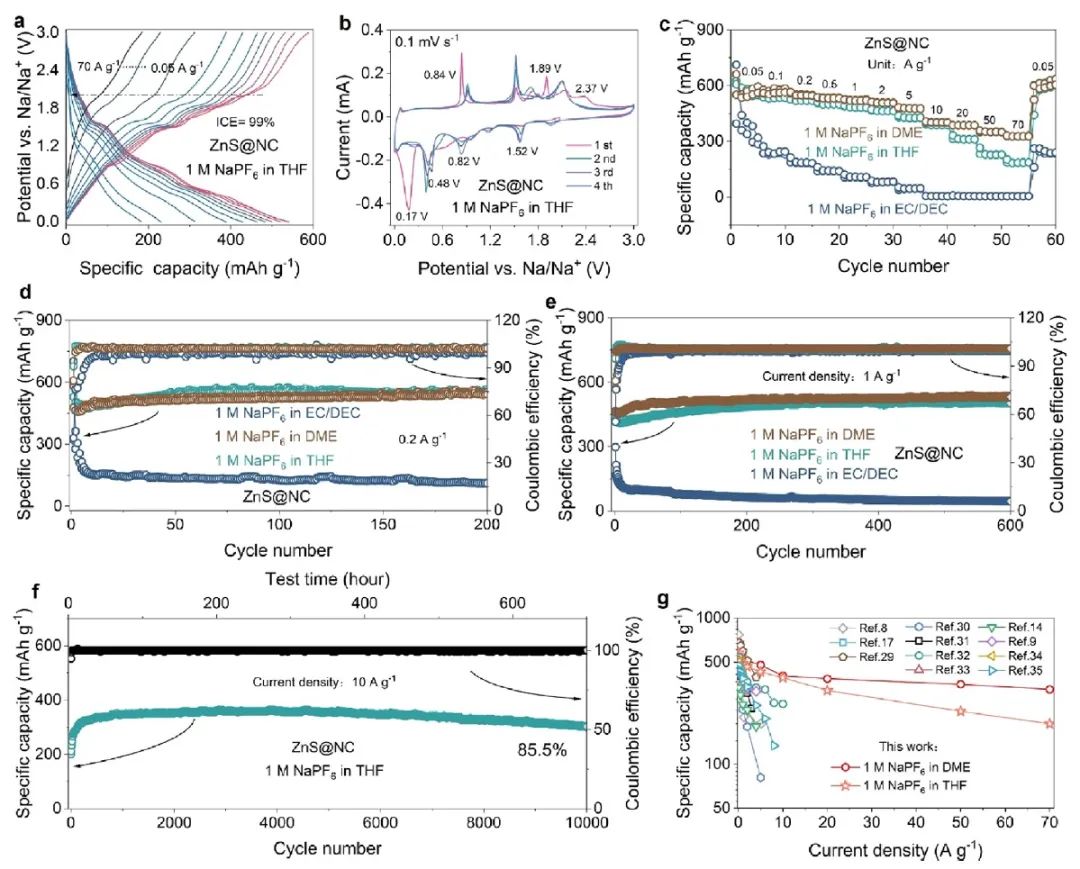

受益于上述優勢，ZnS@NC陽極顯示出584 mAh g-1的可逆比容量、70 A g-1時327 mAh g-1的優異倍率能力以及10000次以上的高度穩定循環性能。總體而言，這項研究為設計高性能鈉離子電池的穩定轉換型陽極提供了一種實用而有前景的方法。
Highly Stable ZnS Anodes for Sodium-Ion Batteries Enabled by Structure and Electrolyte Engineering. ACS Nano 2024. DOI: 10.1021/acsnano.3c11785
原創文章，作者：Jenny（小琦），如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/15/4007107844/
