两个懂事的女儿,带色的网站,国产精品亚洲精品日韩已满

金屬六氰基鐵氧體（HCFs）具有很高的理論容量和氧化還原電位，因此被視為很有前景的鉀離子電池（PIBs）陰極材料。然而，材料中不可避免的Fe(CN)₆空位（VFeCN）和H₂O仍然阻礙了具有高循環穩定性和電壓保持能力的HCF陰極的開發。

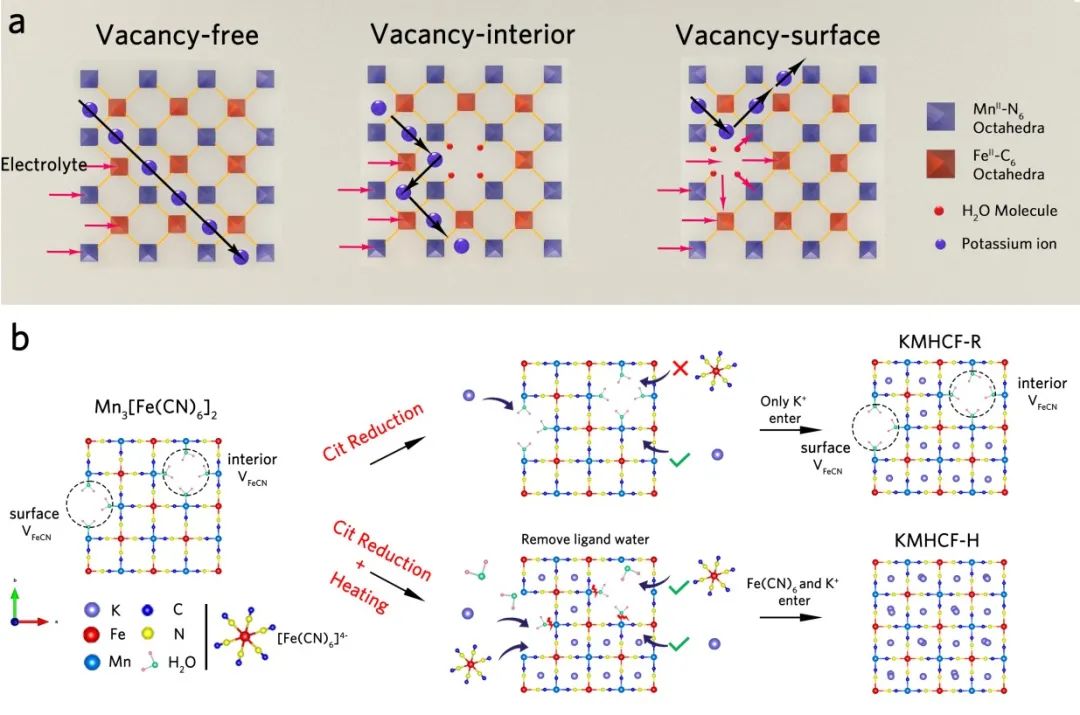

圖1.?材料設計

北京工業大學商旸、伊比利亞國際納米技術實驗室王中長等提出了一種修復方法，通過檸檬酸鈉的還原性和配體H₂O在高溫下的去除（KMHCF-H），顯著降低了六氰合鐵酸錳鉀（KMHCF）中的VFeCN含量。研究發現，在90℃溫度下獲得的KMHCF-H僅含有2%的VFeCN，且VFeCN主要集中在晶格內部。

此外，KMHCF-H陰極的這種Fe-CN-Mn一體化表面結構與經過修復的表面VFeCN可使電解液中的雙氟磺酰亞胺鉀（KFSI）優先分解，從而在表面形成以陰離子為主的致密陰極電解質界面層，有效抑制錳溶解到電解液中。

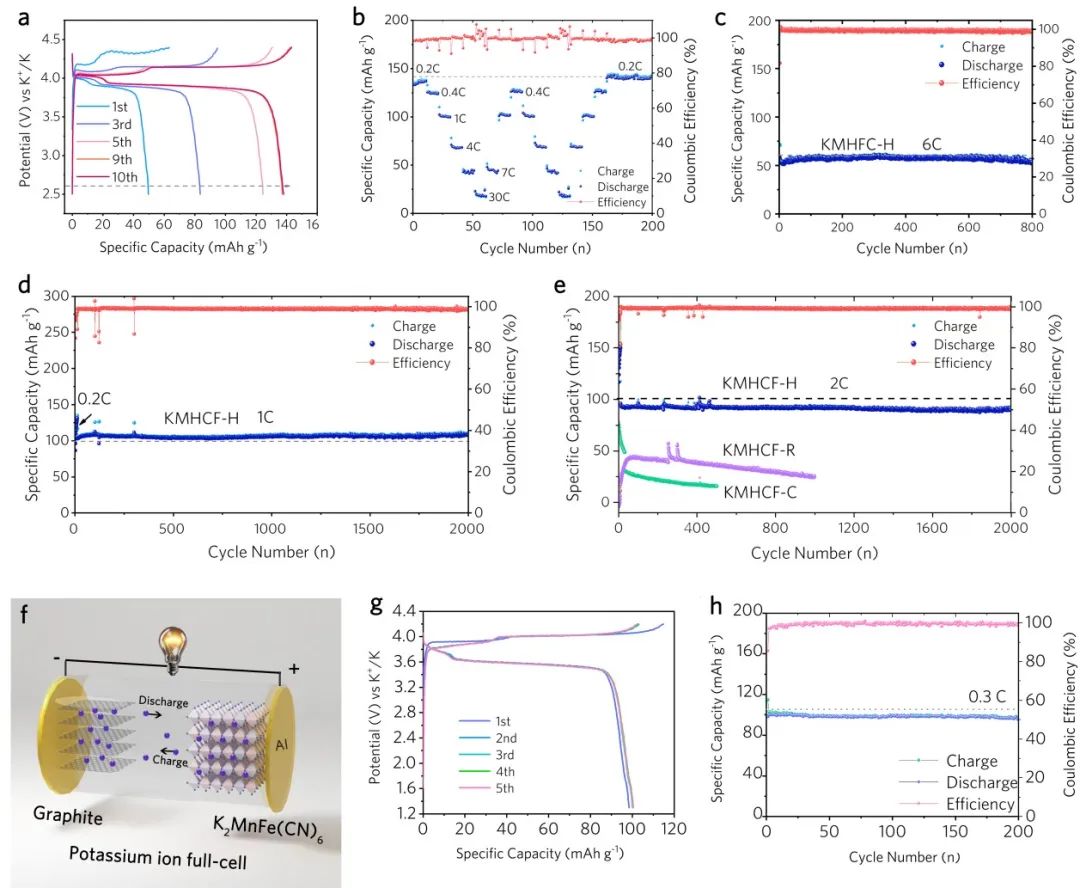

圖2.?KMHCF-H陰極在半電池中的性能

因此，（在0.2 A g^-1條件下經過2000 次循環后為95.2%）和全電池（在0.1 A g^-1條件下經過200次循環后為99.4%）循環中均表現出優異的性能。總體而言，這種熱修復方法可以規模化制備空位含量低的KMHCF，為鉀離子電池的實際應用帶來了巨大前景。

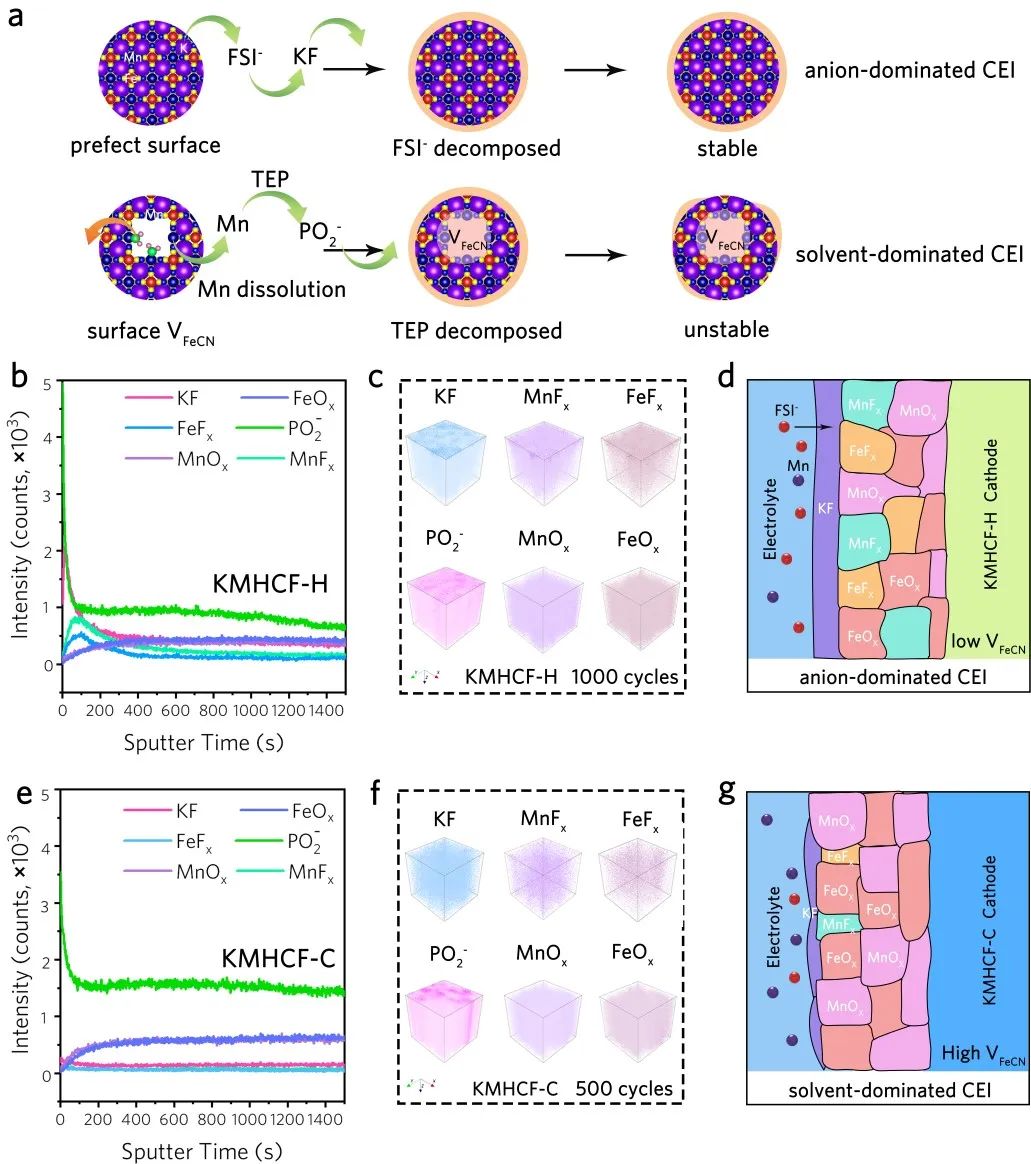

圖3.?CEI表征

Interior-Confined Vacancy in Potassium Manganese Hexacyanoferrate for Ultra-Stable Potassium-Ion Batteries. Advanced Materials 2024. DOI: 10.1002/adma.202310428

原創文章，作者：Jenny（小琦），如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/12/af4df552a9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?商旸/王中長AM：約束六氰合鐵酸錳鉀的內部空位，構建超穩定鉀離子電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?商旸/王中長AM：約束六氰合鐵酸錳鉀的內部空位，構建超穩定鉀離子電池

相關推薦
