欧美做爰全过程免费观看,老头扒开粉嫩的小缝亲吻,assfree疯狂老妇熟女

過渡金屬硫化物（TMSs）在儲鈉方面仍然面臨容量衰減和快充能力較差的挑戰。合理設計異質結構是克服這些缺點的新方法。

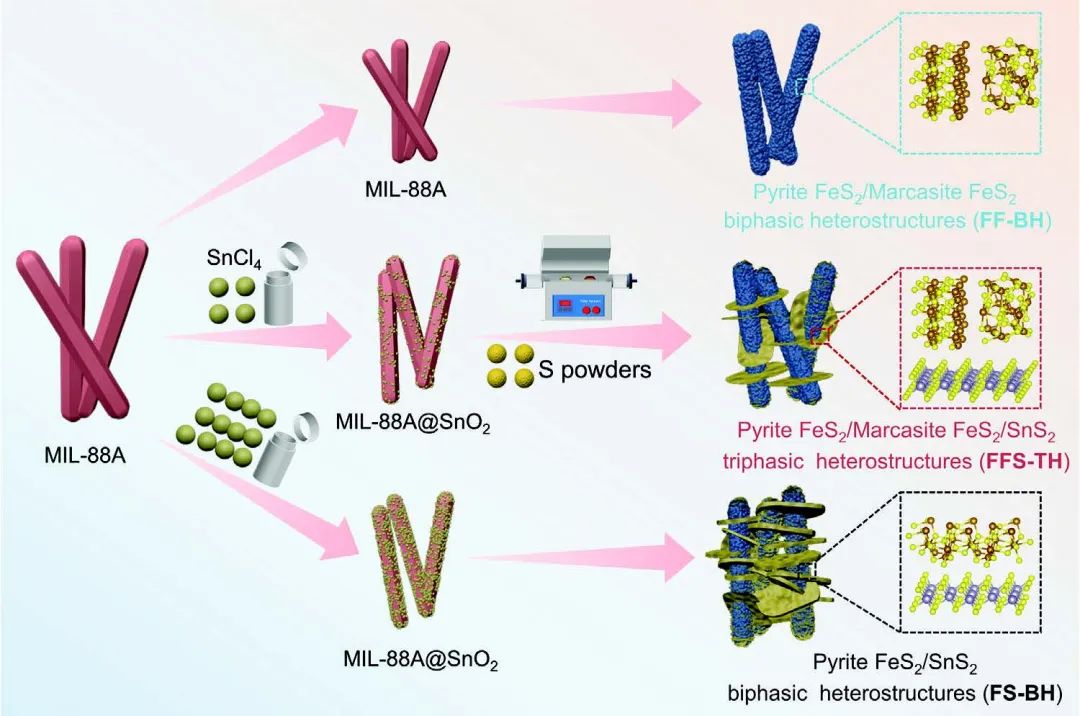

圖1.?材料制備示意

中南大學侯紅帥、洛陽師范學院毋乃騰、河南理工大學孫廣等通過在MIL-88A前體表面的二次生長路線結合硫化工藝，構建了由黃鐵礦FeS₂、水鋁石FeS₂和SnS₂組成的三相異質結構。在MOF前體表面上二次生長的策略確保了鐵和錫源之間的大量接觸位點，從而促進了異質界面的形成。

有趣的是，FeS₂結構中錫的存在降低了黃鐵礦相的形成能，同時抑制了水鋁石FeS₂的形成趨勢。通過調整錫源的量，可以實現具有三相結構的三種類型的異質界面（通過優化比例獲得的樣品表示為FFS-TH）。

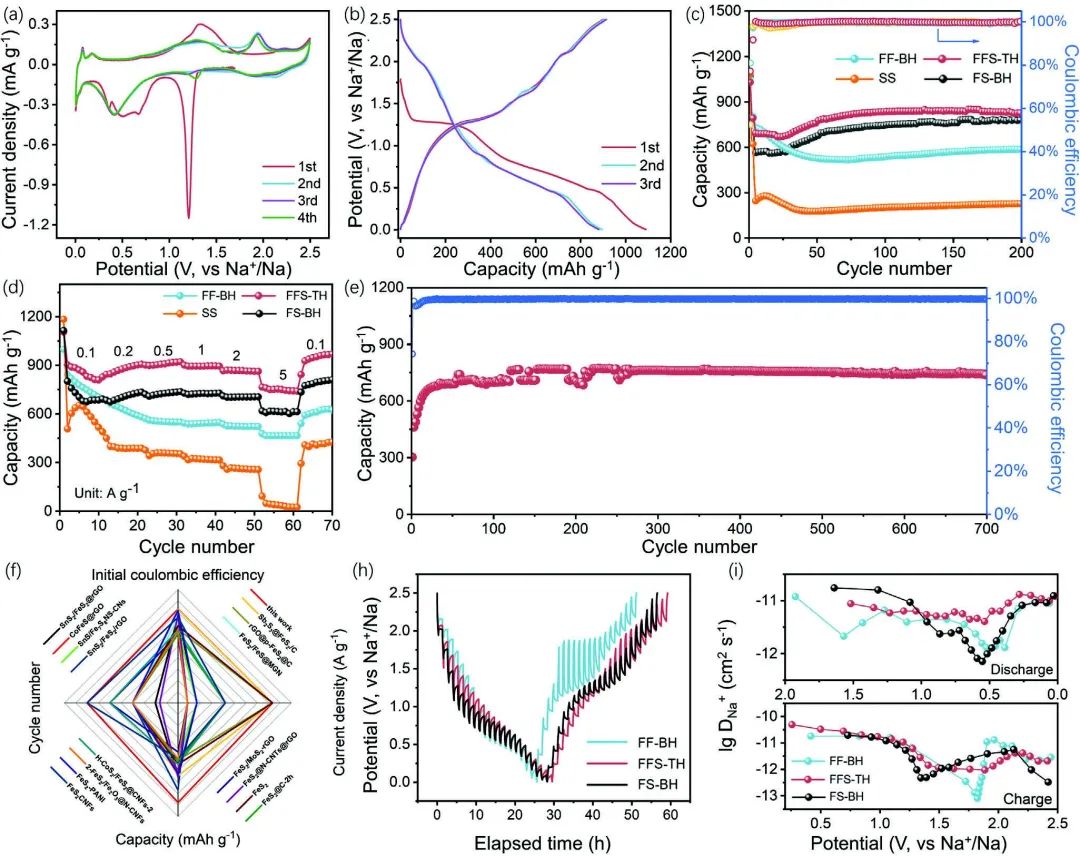

圖2.?FFS-TH電極的電化學性能

當用作鈉離子電池（SIBs）的陽極材料時，FFS-TH電極與其對應物（黃鐵礦/馬氏體FeS₂兩相異質結構、黃鐵礦FeS₂/SnS₂兩相異質結構和普通SnS₂）相比表現出優異的電化學性能，包括901 mAh g^?1的高可逆容量和82.7%的初始庫侖效率，在1 A g^?1下經過200次循環后827 mAh g^?1的容量，以及在5 A g^?l下經過700次循環后742 mAh g^?1的容量。

此外，Na₃V₂(PO₃)₃║FFS-TH扣式全電池在1 A g^?l下經過200次循環后顯示出618 mAh g^?1的高容量和98.7%的容量保持率。

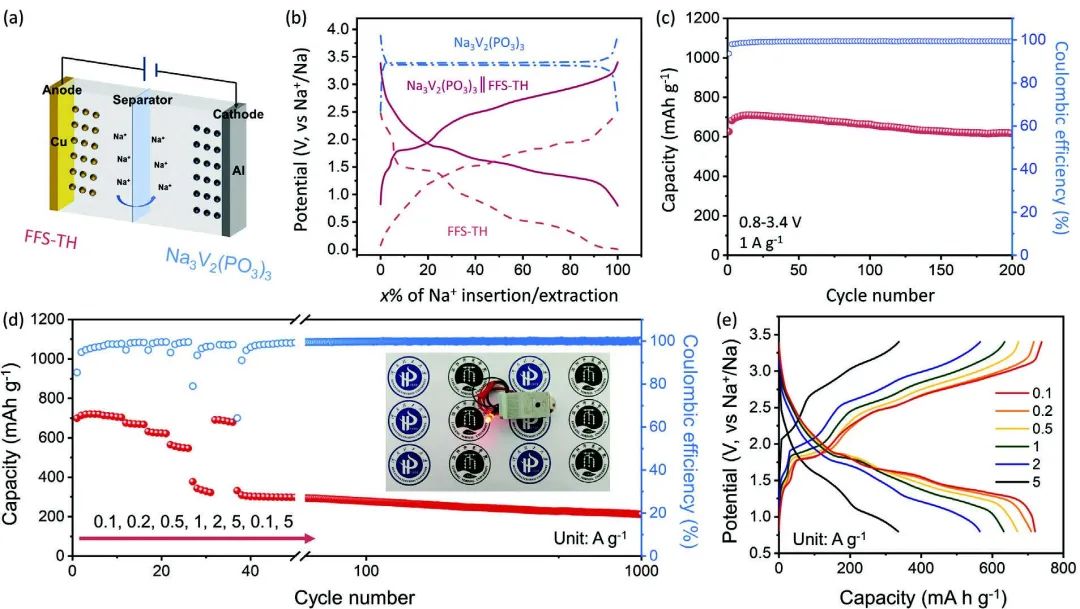

圖3.?全電池性能

Introduction of SnS2 to Regulate the Ferrous Disulfide Phase Evolution for the Construction of Triphasic Heterostructures Enabling Kinetically Accelerated and Durable Sodium Storage. Advanced Functional Materials 2024. DOI: 10.1002/adfm.202314679

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/22/88aae5d9c9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?中南/洛陽師范/河南理工AFM：構建能夠動態加速和持久儲鈉的三相異質結構

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?中南/洛陽師范/河南理工AFM：構建能夠動態加速和持久儲鈉的三相異質結構

相關推薦
