與其他燃料相比，以甲酸為燃料的直接甲酸燃料電池(DFAFCs)具有能量密度高、安全性好，以及最大電壓高等優點，具有廣闊的應用前景。除了這些固有的優點，開發高效的甲酸氧化反應(FAOR)催化劑也可以提高DFAFC的性能。一般而言，常用的FAOR催化劑是鈀(Pd)和鉑(Pt)基納米材料。但Pd基催化劑除了活性相對較低外，其化學穩定性和催化耐久性也比Pt基催化劑差，這主要是由于Pd元素在酸性和電化學腐蝕條件下的溶解造成的。

盡管近年來Pd基催化劑得到了廣泛的研究，但是并沒有解決其抗中毒性差的關鍵問題，同時也沒有實現在惡劣的MEA介質中顯著的功率密度/壽命。因此，這要求人們不斷探索新型高性能的用于FAOR的Pt基納米材料。

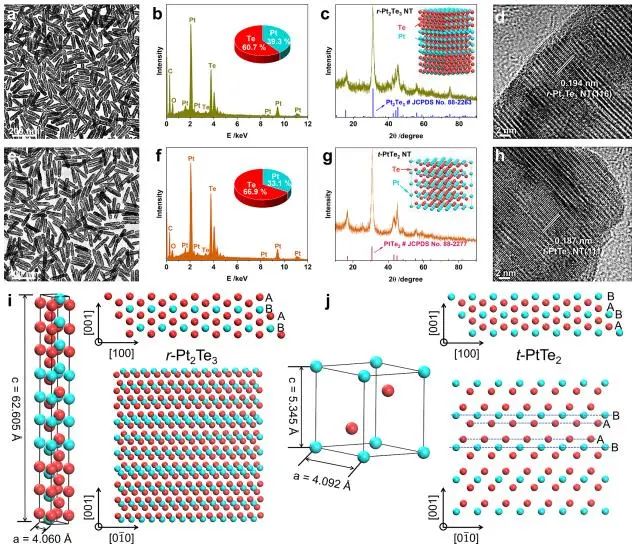

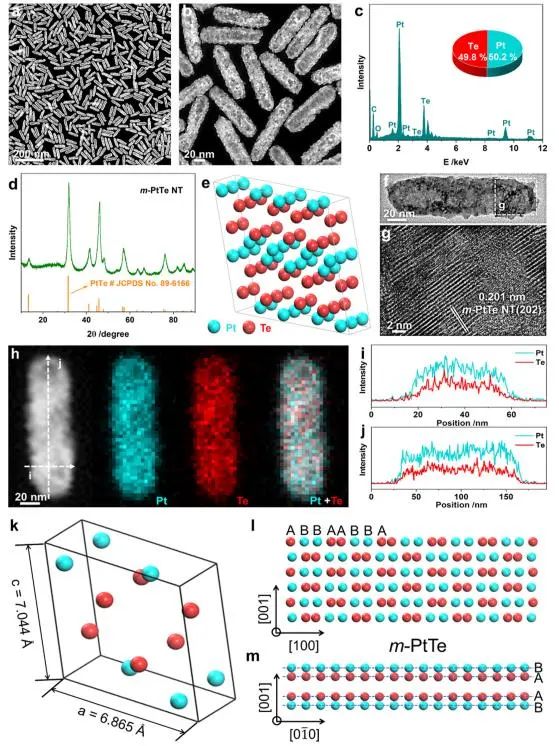

近日，廈門大學黃小青、卜令正和南京理工大學劉偉等成功構建了一類表面凹凸不平、晶相可控的海綿狀PtTe基納米材料，即單斜相PtTe納米環(m-PtTe NT)、斜方六面體相Pt₂Te₃ NT(r-Pt₂Te₃ NT)和三方相PtTe₂ NT(t-PtTe₂ NT)，并研究了其FAOR性能。

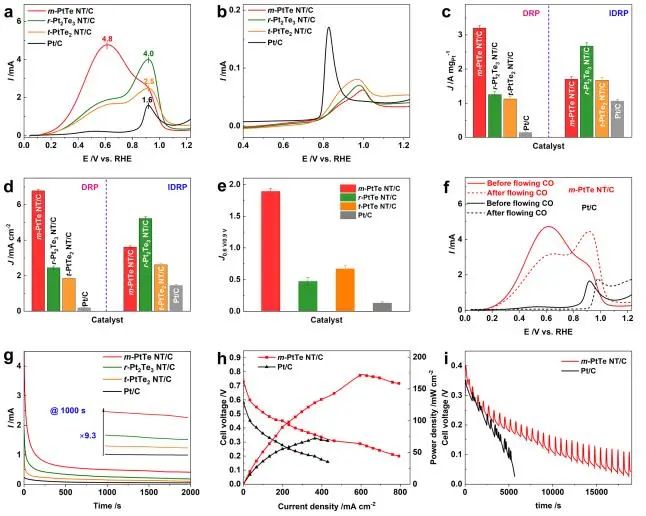

結果表明，與商業Pt/C、r-Pt₂Te₃ NT和t-PtTe₂ NT相比，m-PtTe NT具有更高的活性、更好的穩定性和更好的抗中毒性能。同時，m-PtTe NT/C具有最高的DRP趨勢(1.88)，遠大于r-Pt₂Te₃ NT/C(0.47)、t-PtTe₂ NT/C (0.67)和商業Pt/C(0.13)，并具有最好的FAOR穩定性。

原位FTIR和XPS結果表明，m-PtTe NT獨特的結構能夠有效抑制脫水反應途徑的發生和CO中間體的吸附，同時促進對甲酸的活化，從而實現對CO的高耐受性和改善FAOR性能。更重要的是，即使在復雜的單一DFAFC條件下，m-PtTe NT/C也能達到比商業Pt/C更高的MEA功率密度(171.4 mW cm^-2)和更好的穩定性(在200 mA cm^-2下運行5660 s，電壓損失53.2%)，證明了m-PtTe NT/C在實際DFAFC器件中的巨大潛力。

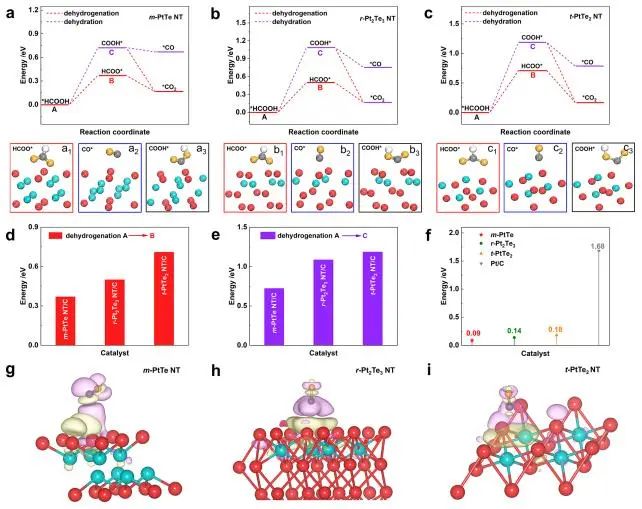

此外，密度泛函理論(DFT)計算進一步表明，與r-Pt₂Te₃ NT和t-PtTe₂ NT表面相比，m-PtTe NT表面能有效降低甲酸分子分解和氧化的活化能壘，且反應更傾向于通過m-PtTe NT的脫氫途徑進行；并且，m-PtTe NT與CO的結合能力較弱，產生CO的活化能相對較高，因此具有較高的毒性耐受性和較好的FAOR活性。綜上，該項工作報道了一種實現優異催化性能的晶相調控策略，為設計高性能的燃料電池Pt基催化劑提供了方向。

Highly Selective Synthesis of Monoclinic-Phased Platinum–Tellurium Nanotrepang for Direct Formic Acid Oxidation Catalysis. Journal of the American Chemical Society, 2023. DOI: 10.1021/jacs.3c03317
