亚洲一本到无码av中文字幕,调教贱奴(sm )系列文,他用嘴巴含着我奶头吸

長壽命、低成本、高能量密度和安全的儲能技術對于將間歇性可再生能源集成到未來的去碳電網至關重要，其中基于金屬鋅負極和弱酸性電解液的水系鋅離子電池被認為是有前途的候選者。

然而，鋅離子電池的壽命受限于鋅金屬負極在弱酸性電解液(如Zn(OTf)₂和ZnSO₄, 3≤pH≤5.5) 中嚴重的不可逆性，導致嚴重的析氫反應和持續的死鋅產生(即電子或離子惰性的負極區域)和不受控制的枝晶生長。

在此，香港城市大學支春義教授和范俊教授等人通過對電解液工程，開發了實用的安時級水系鋅金屬軟包電池。

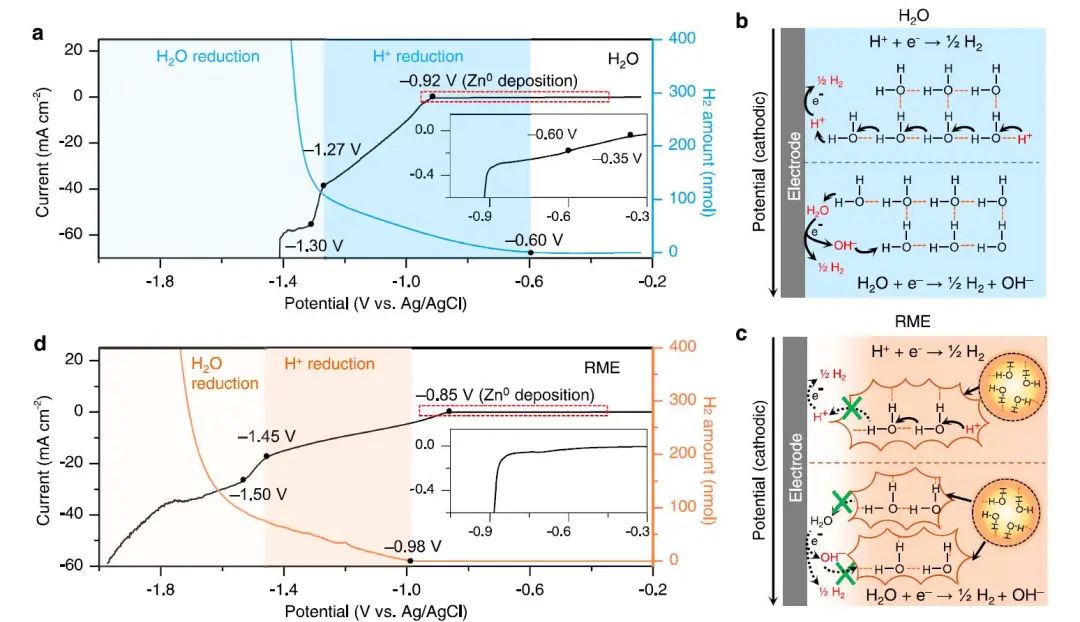

在確定了質子還原是Zn金屬電沉積過程中H₂析出的主要來源后，設計了一種反膠束電解液，利用環丁砜將水束縛在反膠束納米域中，阻礙了Grotthuss質子傳輸路徑，從而有效抑制了質子還原，提高了鋅負極的整體可逆性。

為了嚴格評估不同副反應中鋅的可逆性，作者創建了一種改進的CE測試方案，半定量區分了每個寄生因子對鋅負極整體可逆性的分布。在所開發的RME中，鋅負極表現出平衡的可逆性，包括強的H₂共析出抑制、增強的死鋅抑制、枝晶抑制、提高的耐腐蝕性和較快的反應動力學。

圖1. RME的結構和水與環丁砜之間的相互作用

此外，他們開發并驗證了一種電化學測試方案，以綜合評估電池的庫倫效率和鋅金屬負極循環壽命。最后，他們使用反膠束電解液組裝并測試了一個實用的安時型Zn||Zn_0.25V₂O₅·nH₂O多層軟包電池，其初始能量密度為70 Wh L^-1(基于電池組分的體積)，在56 mA g^-1（基于正極活性物質）和~25 ℃下循環390次后容量保持率約為80%，循環壽命超過5個月。

因此，作者建立的CE測試方案和評價標準可以擴展到其他多價金屬負極(如Al、Mg和Mn)的可逆性，而反膠束結構為新興的電池化學打開了一條控制離子傳輸和平衡水溶液電解液中副反應的可持續途徑。

圖2. Ah Zn||Zn_0.25V₂O₅·nH₂O多層軟包電池的電化學性能

Sulfolane-containing aqueous electrolyte solutions for producing efficient ampere-hour-level zinc metal battery pouch cells, Nature Communications 2023 DOI: 10.1038/s41467-023-37524-7

原創文章，作者：菜菜歐尼醬，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/18/6597d8bd2c/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

支春義/范俊，最新Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

支春義/范俊，最新Nature子刊！

相關推薦
