国产后入又长又硬,美国少妇2做爰,2024香港开奖结果开奖记录

?李燦院士/王集杰研究員，最新Angew！

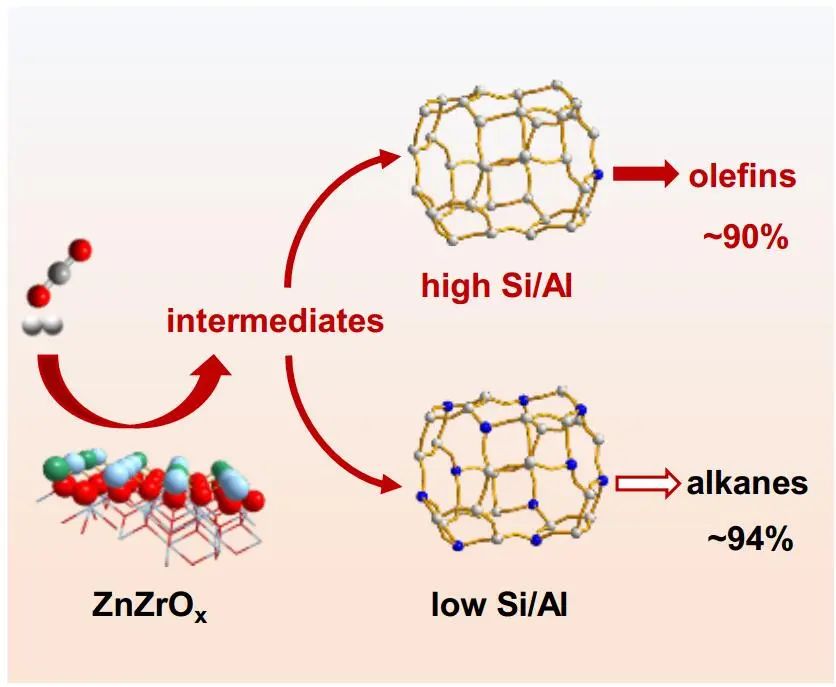

成果簡介

將CO₂轉(zhuǎn)化為烯烴是實現(xiàn)碳中和的理想途徑，但是如何選擇性加氫以生成輕烯烴，特別是單組分烯烴，同時減少CH₄的生成還是一個很大的挑戰(zhàn)。基于此，中國科學院大連化學物理研究所李燦院士和王集杰研究員（共同通訊作者）等人報道了一種ZnZrO_x/SSZ-13串聯(lián)催化劑，用于高選擇性CO₂加氫制輕質(zhì)烯烴。該催化劑對C₂⁼-C₄⁼和丙烯的選擇性分別高達89.4%和52%，而對CH₄的選擇性則降至2%，且無明顯失活現(xiàn)象。

結(jié)果表明，SSZ-13中Br?nsted酸位點（Br?nsted acid sites, BAS）的分離促進了ZnZrO_x中間產(chǎn)物的快速轉(zhuǎn)化，增強了反應的動力學耦合，抑制了烷烴的生成，從而提高了輕烯烴的選擇性。此外，SSZ-13較弱的BAS促進中間體轉(zhuǎn)化為具有4-6個甲基基團的芳烴，有利于芳烴循環(huán)。因此，提高SSZ-13的Si/Al比可以得到更多的丙烯。本研究為CO₂加氫制備具有高選擇性的輕質(zhì)烯烴提供了一種有效的策略。

研究背景

輕烯烴（C₂⁼-C₄⁼）通常用作聚合物生產(chǎn)的原料，因此將CO₂轉(zhuǎn)化烯烴越來越受到科研人員的關(guān)注。CO₂加氫制輕質(zhì)烯烴的途徑有兩種：一是水氣逆轉(zhuǎn)（RWGS）反應與費托合成（FTS）反應耦合；二是間接途徑，將CO₂轉(zhuǎn)化為甲醇，接著在沸石上MTO（甲醇制烯烴）。然而，目前還沒有解決FTS過程中輕烯烴選擇性受限和CO₂間接轉(zhuǎn)化過程中熱力學平衡轉(zhuǎn)化受限的問題。

作為一種甲醇選擇性較好的CO₂加氫活性催化劑，In基催化劑與SAPO-34偶聯(lián)可將CO₂轉(zhuǎn)化為烴類。但是，兩種反應的溫度不匹配導致CO和金剛石類化合物的生成，后者使SAPO-34失活。ZnZrO_x固溶體催化劑作為串聯(lián)催化劑的金屬氧化物部分，在320 ℃以上的CO₂加氫條件下仍表現(xiàn)出較高的穩(wěn)定性。由于Zn和Zr位點的協(xié)同作用，ZnZrO_x可以促進H₂和CO₂的活化，提高甲醇的選擇性。雖然SSZ-13可在相對較低的溫度下進行MTO過程，但SSZ-13的強酸位點可能會促進H₂氣氛下的過加氫反應，以生成烷烴為主。

圖文導讀

催化性能

SSZ-13(100)對輕烯烴的選擇性較高，其中丙烯為52.0%，而SAPO-34的選擇性為38.7%。ZnZrO_x/SSZ-13(100)對烯烴類化合物的C₂⁼-C₄⁼選擇性為89.4%，CO₂轉(zhuǎn)化率為9.1%，而CH₄的選擇性僅為2%。結(jié)果表明，SSZ-13與ZnZrO_x固溶體偶聯(lián)時，適于CO₂加氫制取輕烯烴。隨著Si/Al比值從9升至100，C₂⁼-C₄⁼選擇性從3.2%升至89.4%，O/P比從1.2增加到13.6。當Si/Al比進一步提高到125時，O/P比可以提高到24.2，CO₂轉(zhuǎn)化率從9.1%略微下降到8.4%。此外，在不同Si/Al比的SSZ-13上進行MTO反應時，隨著Si/Al比的增加，C₃烴的選擇性降低，C₂烴的選擇性增加。

當溫度升高至380 ℃時，CO₂轉(zhuǎn)化率可達12.8%，C₂⁼-C₄⁼選擇性可達87%以上，輕烯烴的時空產(chǎn)率（STY）可達44.2 mg/(g_cat·h)。此外，降低反應壓力可有效提高C₂⁼-C₄⁼的選擇性，C₂⁼-C₄⁼的生成物分布向低碳發(fā)展。當反應壓力降至0.5 MPa時，C₂⁼-C₄⁼選擇性達到95%，(P-E)/E比值可從1.5降至-0.2。

圖1. CO₂加氫的催化性能

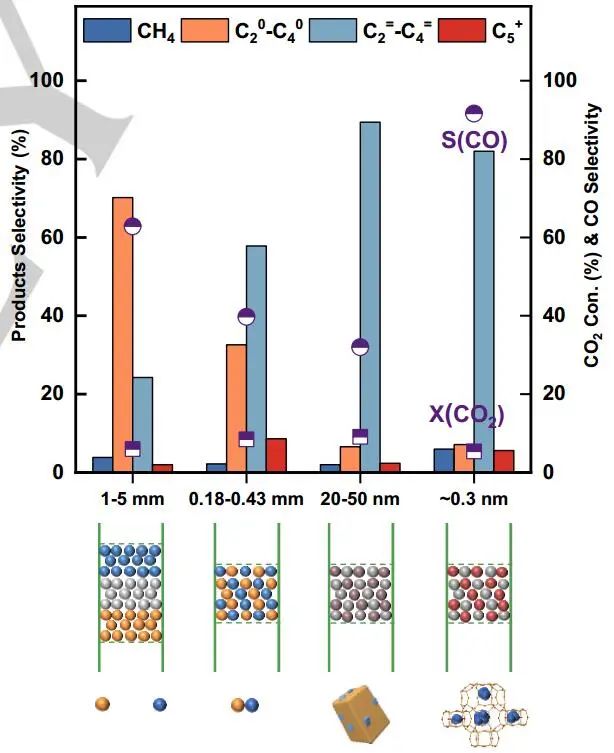

圖2. CO₂轉(zhuǎn)化率和產(chǎn)物分布

催化劑表征

XRD圖譜顯示，在2θ處30.5°、35.4°和50.8°處有3個衍射峰，與ZnZrO_x的(011)、(110)和(020)晶態(tài)有關(guān)，ZnZrO_x固溶體的(011)間距向更高角度移動。元素分布分析表明，Zn在ZrO₂中高度分散，進一步肯定了ZnZrO_x為固溶體，Zn摻入方形ZrO₂晶格矩陣中。對于SAPO-34，²⁷Al MAS NMR和³¹P MAS NMR顯示沸石骨架中有四個配位的Al和P(4Al)物種。

SSZ-13樣品的NH₃-TPD光譜在150 °C和500 °C之間出現(xiàn)了兩個峰，表明SSZ-13樣品中強酸位點的數(shù)量和強度隨著Si/Al比的增加而減少，并且SSZ-13樣品中強酸位點都比SAPO-34強。結(jié)果表明，較弱的BAS可能有利于CO₂加氫生成輕烯烴的C₂⁼-C₄⁼選擇性生成。在ZnZrO_x/SSZ-13(100)串聯(lián)催化劑中，各組分仍保持原有結(jié)構(gòu)。結(jié)果表明，物理混合方法可在不改變晶體相下減小兩組分之間的距離，從而有利于中間體的轉(zhuǎn)移。

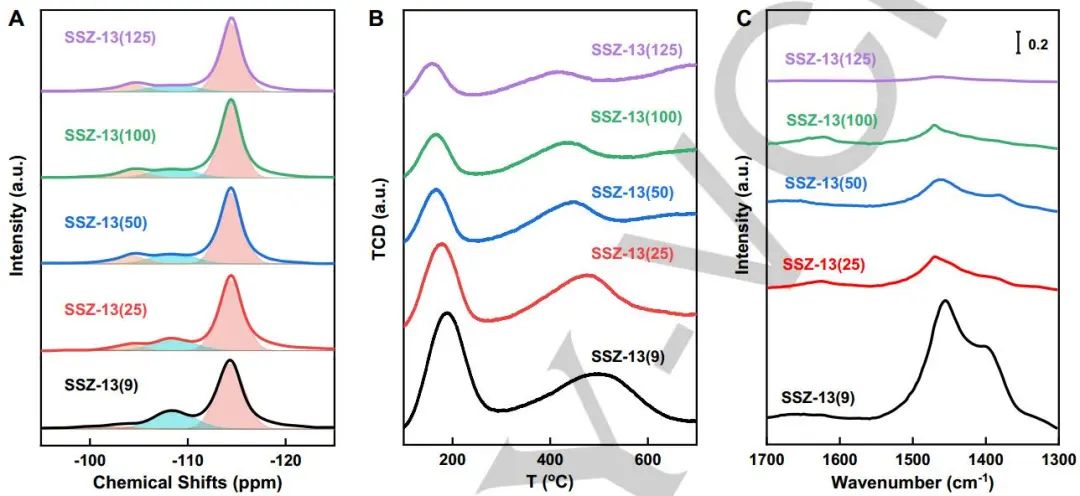

圖3. 光譜表征

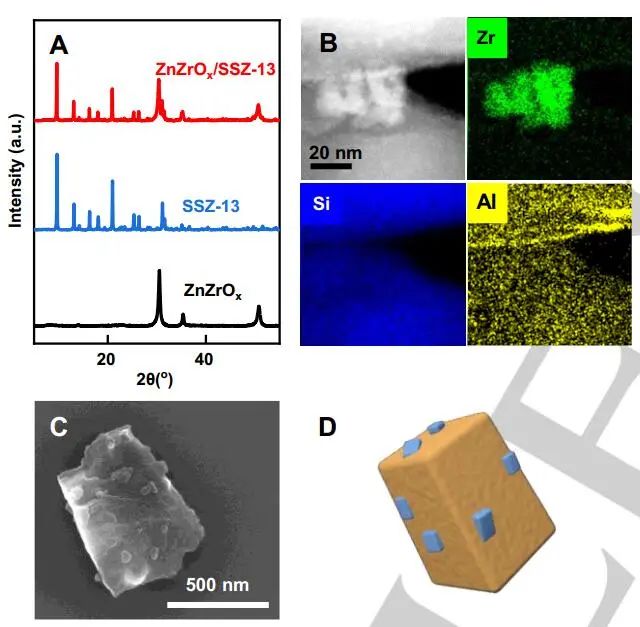

圖4. 結(jié)構(gòu)與形貌表征

反應機理

由于CO₂的化學惰性，很難加氫生成甲醇，當兩種反應形成耦合時，在熱力學上更有利于輕烯烴的生成。作者認為CO₂首先轉(zhuǎn)化為中間物質(zhì)，然后該物質(zhì)遷移到SSZ-13進一步轉(zhuǎn)化為輕質(zhì)烯烴。通過密度泛函理論（DFT）計算，作者推測了遷移的中間物種。在CO₂加氫過程中，ZnZrO_x表面有兩條反應途徑，即甲酸生成甲醇途徑和CO途徑。其中，HCOO*比*COOH穩(wěn)定得多，更傾向于通過甲酸途徑生成甲醇或其中間體，而不是通過RWGS過程生成CO。此外，HCOO*連續(xù)質(zhì)子化成H_xCO*需要克服一系列高能勢壘，如果能避免H_xCO*的形成，反應就更容易進行。

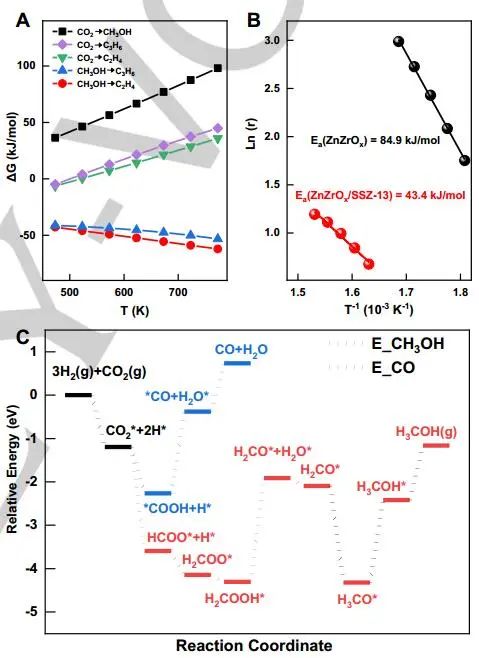

圖5. 理論計算

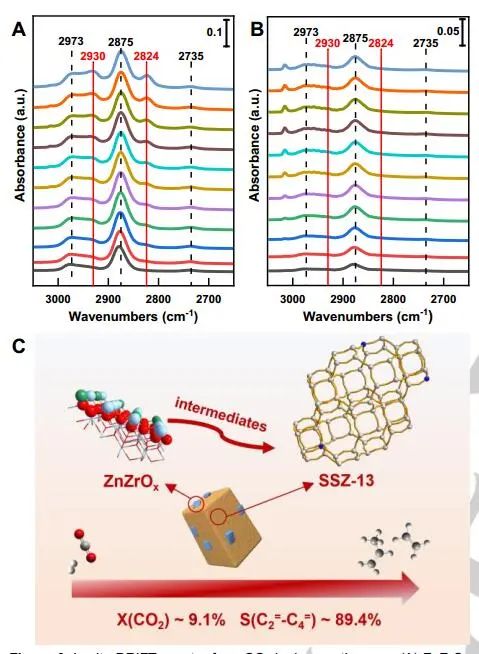

圖6. 原位DRIFT光譜表征

當SAPO-34和SSZ-13(100)與ZnZrO_x偶聯(lián)時，聚甲基苯（polyMBs）是主要的HCP物種。隨著SSZ-13的Si/Al比的升高，polyMBs的數(shù)量明顯增加，從而增強了芳烴基循環(huán)，產(chǎn)生了更多的輕質(zhì)烯烴，尤其是乙烯。此外，Si/Al比值的升高，增加了含有4-6個甲基的polyMBs的數(shù)量，提高了丙烯的選擇性。結(jié)果表明，對于ZnZrO_x/SSZ-13，HCP物種中濃度較高的tetraMBs帶來了較高的丙烯選擇性，Si/Al比值會影響HCP物種的比例，進而影響產(chǎn)物的選擇性。

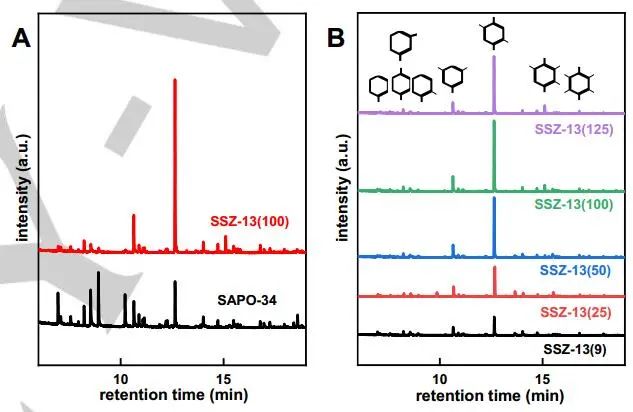

圖7. 不同催化劑上的殘留物種

文獻信息

Hydrogenation of CO₂ to Light Olefins over ZnZrO_x/SSZ-13. Angew. Chem. Int. Ed., 2024, DOI: https://doi.org/10.1002/anie.202316874.

原創(chuàng)文章，作者：wdl，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/17/673654ad3c/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?李燦院士/王集杰研究員，最新Angew！

相關(guān)推薦
