我故意没有穿内裤坐公车让人吊 ,人人妻人人澡人人爽国产一区,中文字幕一区二区三区精彩视频

石墨界面是鋰離子電池（LIB）負極的重要組成部分，顯著影響鋰嵌入動力學。

在此，中國科學院深圳先進技術研究院彭超，南安普頓大學Denis Kramer等人通過第一原理計算，全面探討了高鋰濃度時石墨非基底邊緣附近鋰插層和鋰擴散的能量學和動力學問題。

研究發現，表面效應在第二階段依然存在，使得鋰與邊緣位點緊密結合。其中”之”字形邊緣的獨特表面在石墨負極鋰化初期會顯著影響和限制充電速率，但隨著鋰化程度的增加，這種影響會逐漸減弱。在高電荷狀態下，由于電荷排斥作用，Li從 LiC₆ 的人字形邊緣跳轉到塊狀位點的擴散時間較長。因此，在這一階段有效控制鋰的擴散動力學對于提高電荷率至關重要。

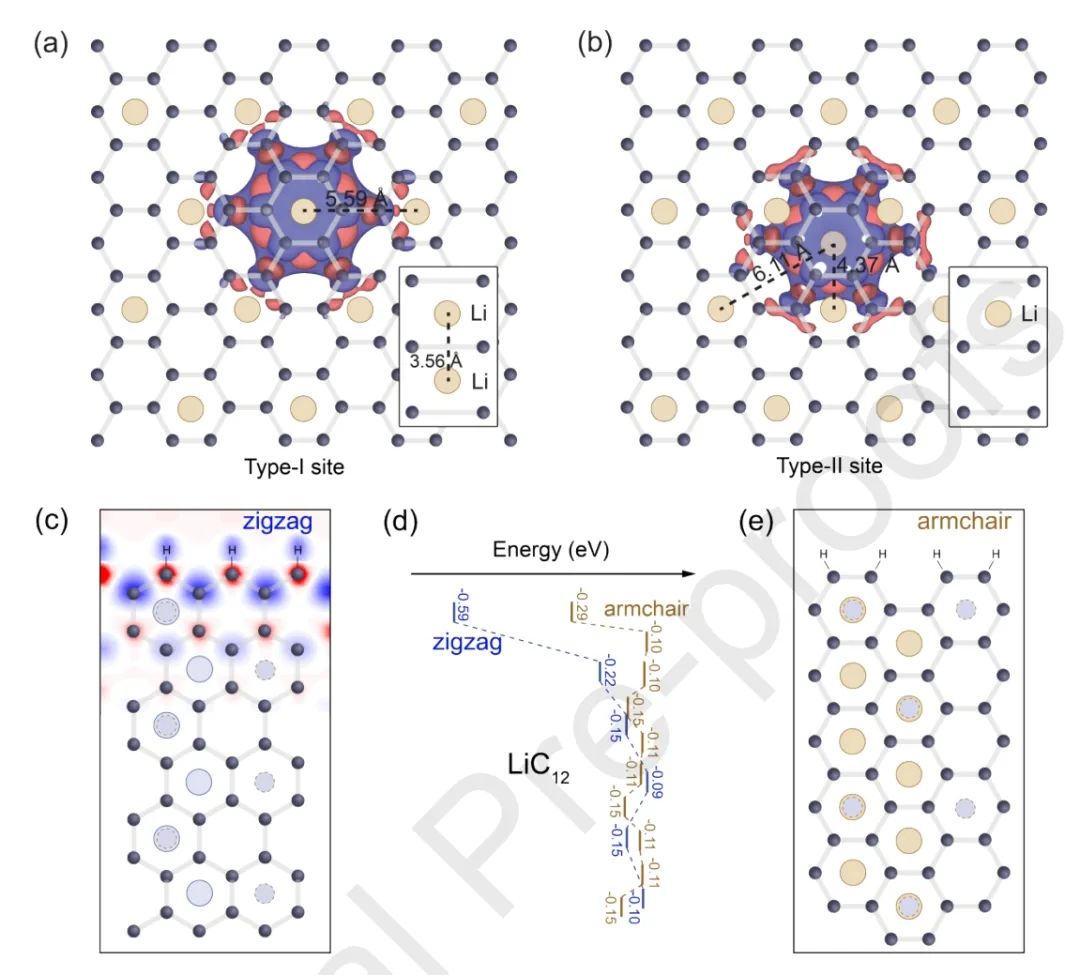

圖1. Li吸附的電荷密度差

總之，該工作利用第一性原理計算全面研究邊緣 GIC 中鋰濃度對鋰嵌入的影響。對II期 (LiC1₂) 和I期 (LiC₆) GIC中Li和Li空位的能量學和動力學進行了全面討論，得出以下結論：首先，在 LiC1₂中石墨烯片邊緣附近的獨特表面狀態相對于原始石墨，其表面狀態大大降低。此外，LiC1₂ 和 LiC₆ GIC 的鋰化層中的 Li空位擴散預計與 LiC1₂ 空層中的 Li 擴散具有相同的數量級。最后，可調節的層間距對 LiC1₂ 中快速 Li空位擴散的擴散勢壘有顯著影響。

相反，LiC1₂ 空層中層間距離的減小增加了擴散勢壘并減慢了 Li 擴散。因此，在高鋰化程度下，預計兩個邊緣對鋰的吸收/釋放的貢獻相同，而在低鋰化程度下，扶手椅邊緣將占主導地位。

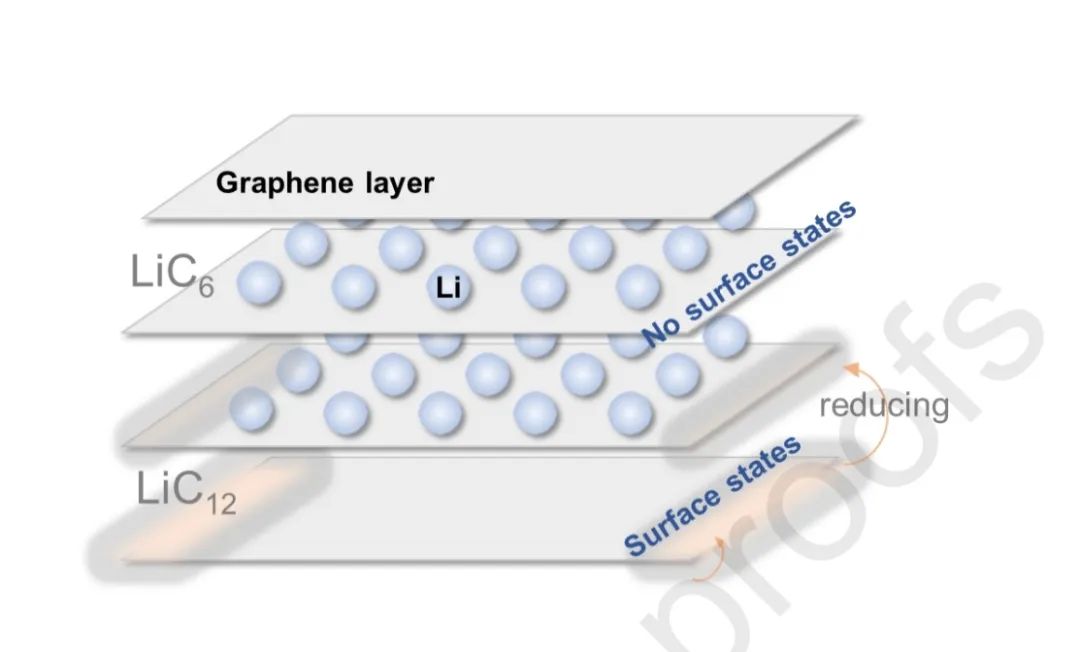

圖2. LiC1₂ GIC 空層中的 Li 擴散

Edge and lithium concentration effects on intercalation kinetics for graphite anodes，Journal of Energy Chemistry 2023 DOI: 10.1016/j.jechem.2023.11.036

原創文章，作者：wdl，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/12/3a7506b66d/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?JEC：邊緣和鋰濃度對石墨負極插層動力學的影響

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?JEC：邊緣和鋰濃度對石墨負極插層動力學的影響

相關推薦
