久久久96人妻无码精品蜜桃,安全生产标准化,性欧美老妇另类xxxx

聚合物電解質具有防漏、優異的靈活性和與鋰金屬的高度兼容性等優點，使鋰金屬電池（LMB）能夠高度安全地運行。然而，目前大多數聚合物電解質都不能滿足LMB實際應用的要求。

在此，中國科學院青島生物能源與過程研究所崔光磊研究員、許高潔、崔子立團隊等人采用熱誘導原位聚合全氟頻哪醇鋁酸鋰 (LiFPA)，提出了一種新的界面相容且安全的單離子導電3D聚合物電解質（3D SIPE-LiFPA）。研究表明，具有獨特聚陰離子結構的3D SIPE LiFPA促進了保護電極/電解質界面的形成，并抑制了過渡金屬（TM）的溶解-遷移-沉積。3D SIPE LiFPA使LiNi_0.8Co_0.1Mn_0.1O₂（NCM811，3.7 mAh cm^-2）/Li（50μm）LMB在扣式電池水平（236次循環后為80.8%）和軟包電池水平（437 Wh kg^-1，60次循環后95.4%，注入電解質2 g Ah^-1）下具有長循環壽命。

更重要的是，使用3D SIPE LiFPA的軟包NCM811/Li LMB可顯著提高放熱起始溫度（Tonset）和熱失控溫度（Ttr），分別提高34℃和72℃。該聚合鋰鹽作為聚合物電解質的策略開辟了一個新的前沿，同時提高了LMB的循環壽命和安全性。

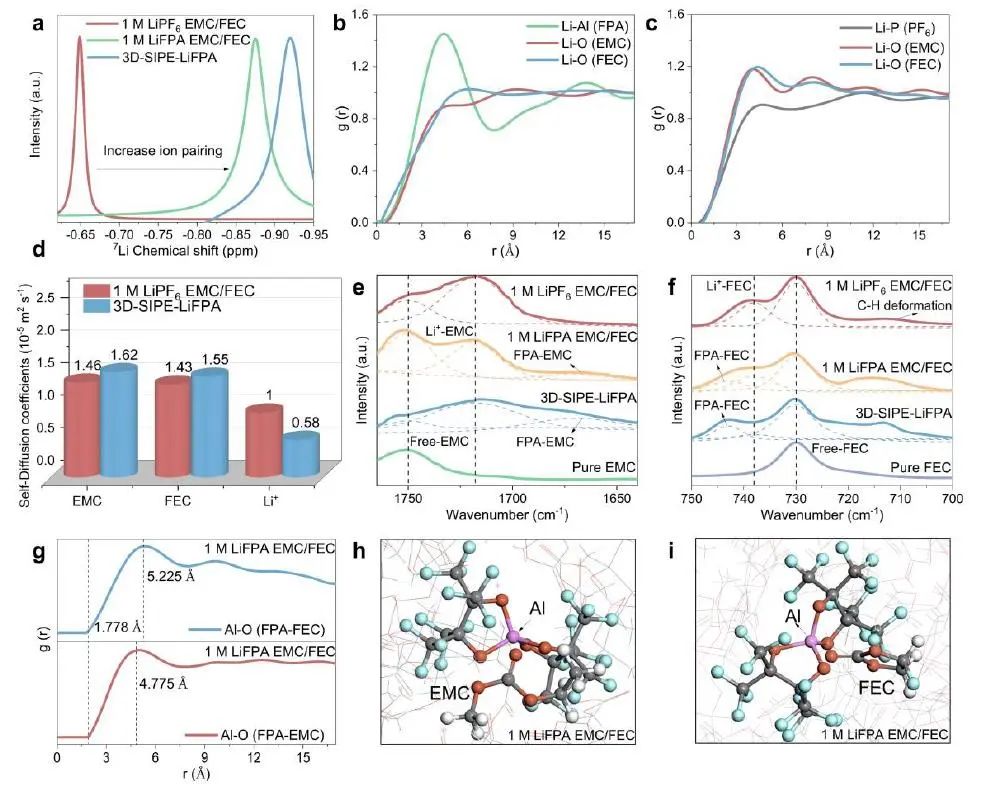

圖1. 構建的三維SIPE LiFPA的溶劑化結構

總得來說，該工作通過LiFPA的熱誘導原位聚合，成功地制備了單離子導電的3D SIPE LiFPA。3D SIPE-LiFPA的Li+溶劑化殼層富含聚FPA，聚FPA上固定了一些EMC和FEC分子。構建的3D SIPE-LiFPA使實用的NCM811/Li LMB具有優異的循環壽命和高安全性。

具體而言，3D SIPE LiFPA成功保護Li負極歸因于抑制了TMs沉積、抑制了電解質分解、減輕了LiH的產生，以及形成了富含無機含鋁物種的獨特SEI層。對于NCM811正極，3D SIPE LiFPA衍生的CEI層可防止TM離子價態的降低，進而阻止TM的溶解和晶體結構的破壞。本工作開創了聚合鋰鹽作為聚合物電解質的先例，同時使實用的LMB具有優異的循環壽命和高的熱安全性。

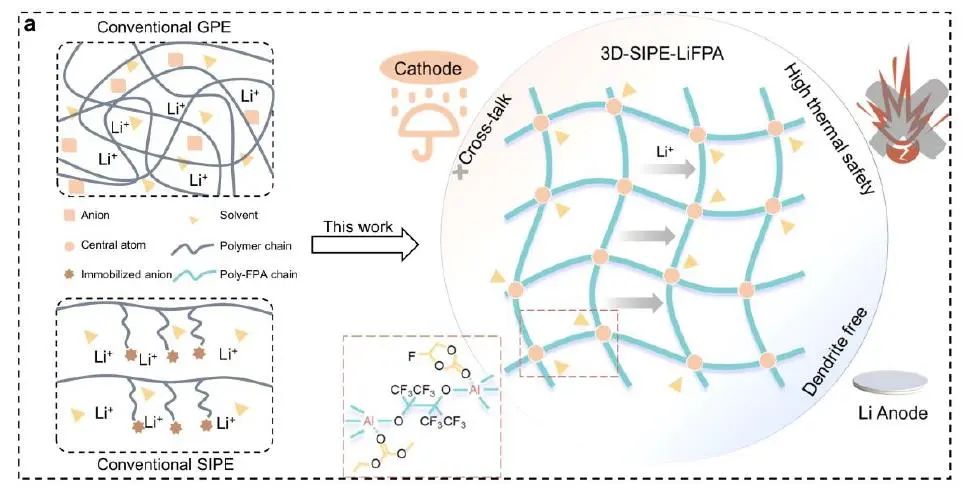

圖2. NCM811/Li LMB的同步輻射X射線斷層掃描

In-Situ Polymerized Lithium Salt as Polymer Electrolyte Enabling High Safety Lithium Metal Batteries, Energy & Environmental Science 2023 DOI: 10.1039/d3ee00558e

原創文章，作者：菜菜歐尼醬，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/11/5e8f843afd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

崔光磊團隊，最新EES！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

崔光磊團隊，最新EES！

相關推薦
