亚洲经典一曲二曲三曲怎么用 ,男女后式激烈动态图片,男生女生在一起嗟嗟嗟大全

預鋰化可以提高鋰離子電池（LIBs）的性能。迫切需要一種具有成本效益、高質量和高工業兼容性的預鋰化策略。

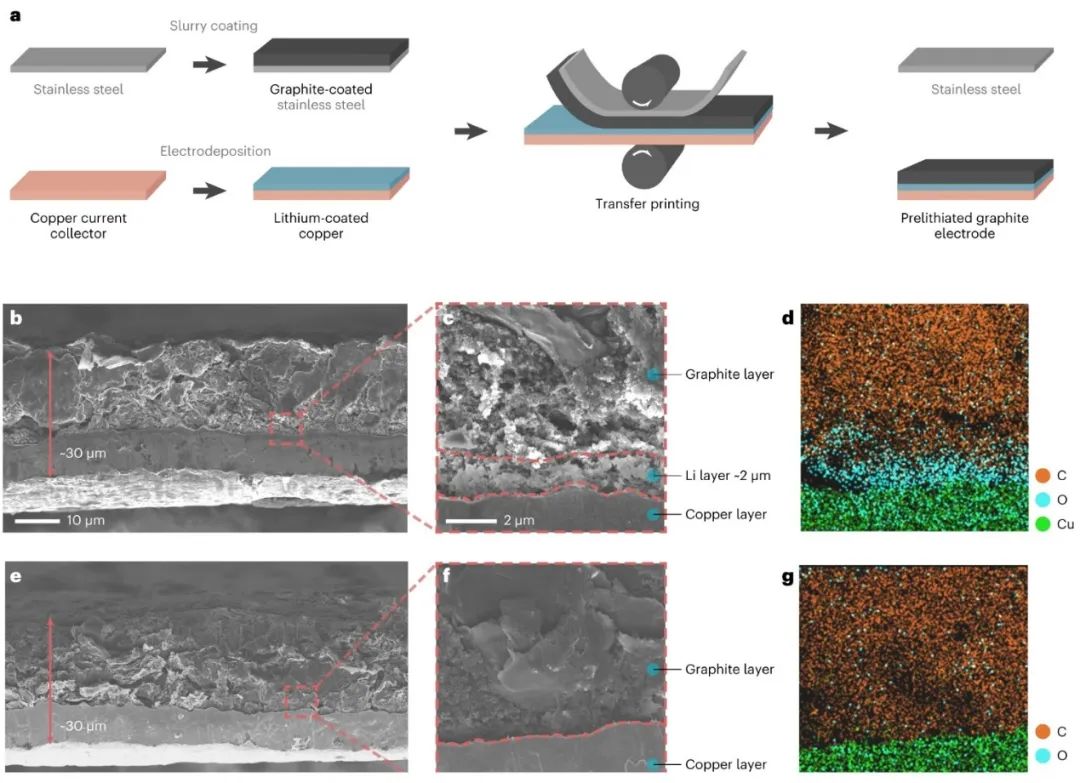

圖1 預鋰化電極的制備和表征

清華大學伍暉、李曉雁等開發了一個輥對輥電沉積和轉移印刷系統，以用于LIBs負極的連續預鋰化。

具體而言，通過優化電沉積參數，首先在集流體上沉積了一定量的鋰，然后通過輥對輥壓延，預制備的負極可以完全轉移印刷到電沉積的鋰金屬上。轉移印刷過程中的界面分離和粘附分別與界面剪切力和壓應力有關。通過這種方法，作者成功地制備了預鋰化石墨和硅/碳（Si/C）復合負極。

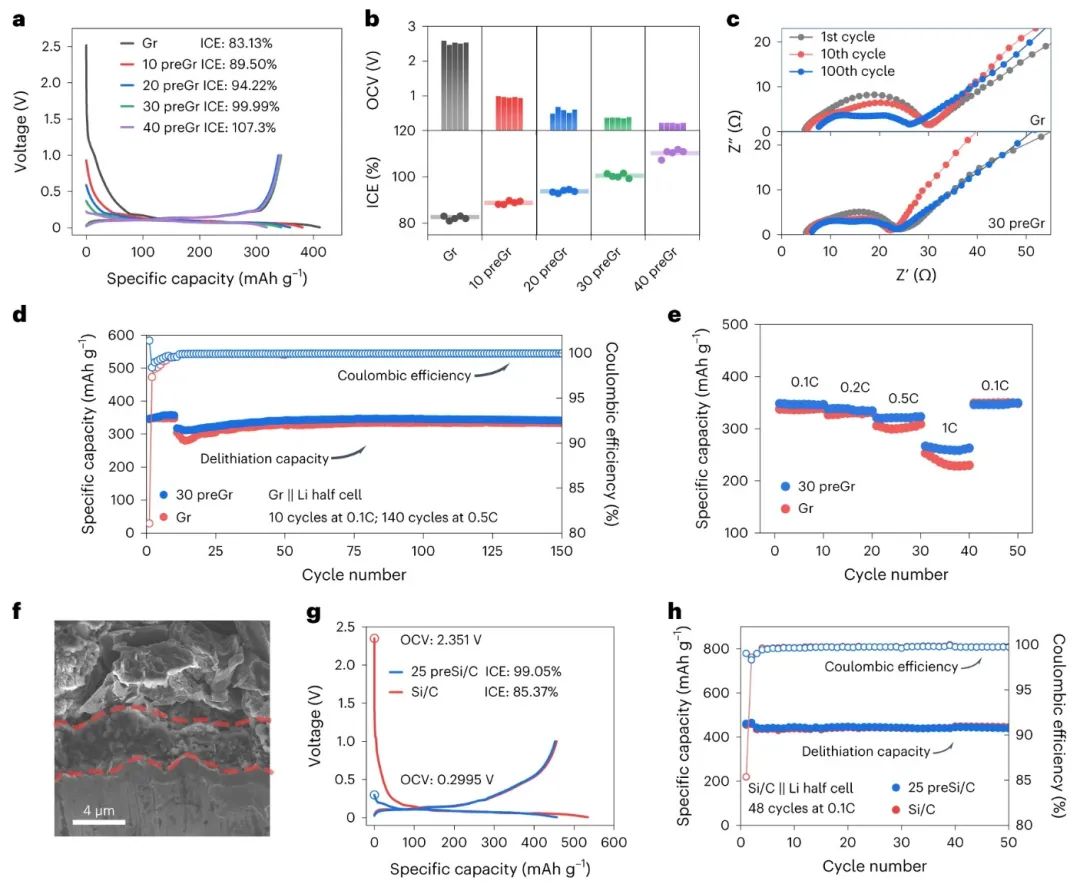

圖2 預鋰化石墨和Si/C電極的電化學性能

結果，所得兩種負極都表現出了更好的首效（ICE，分別為99.99%和99.05%）和穩定的循環性。此外，經過預處理的電極有效地提高了Li(NiCoMn)_1/3O₂ (NCM)和LiFePO₄（LFP）全電池的首效和能量密度。

通過有限元建模，這項工作進一步揭示了轉移印刷過程的運動學細節和基本機制，在此基礎上，作者設計了一個輥對輥電沉積和轉移印刷（RET）系統，實現了從集流體到預鋰化負極的連續生產過程，這與傳統的輥對輥電池制造過程非常匹配。

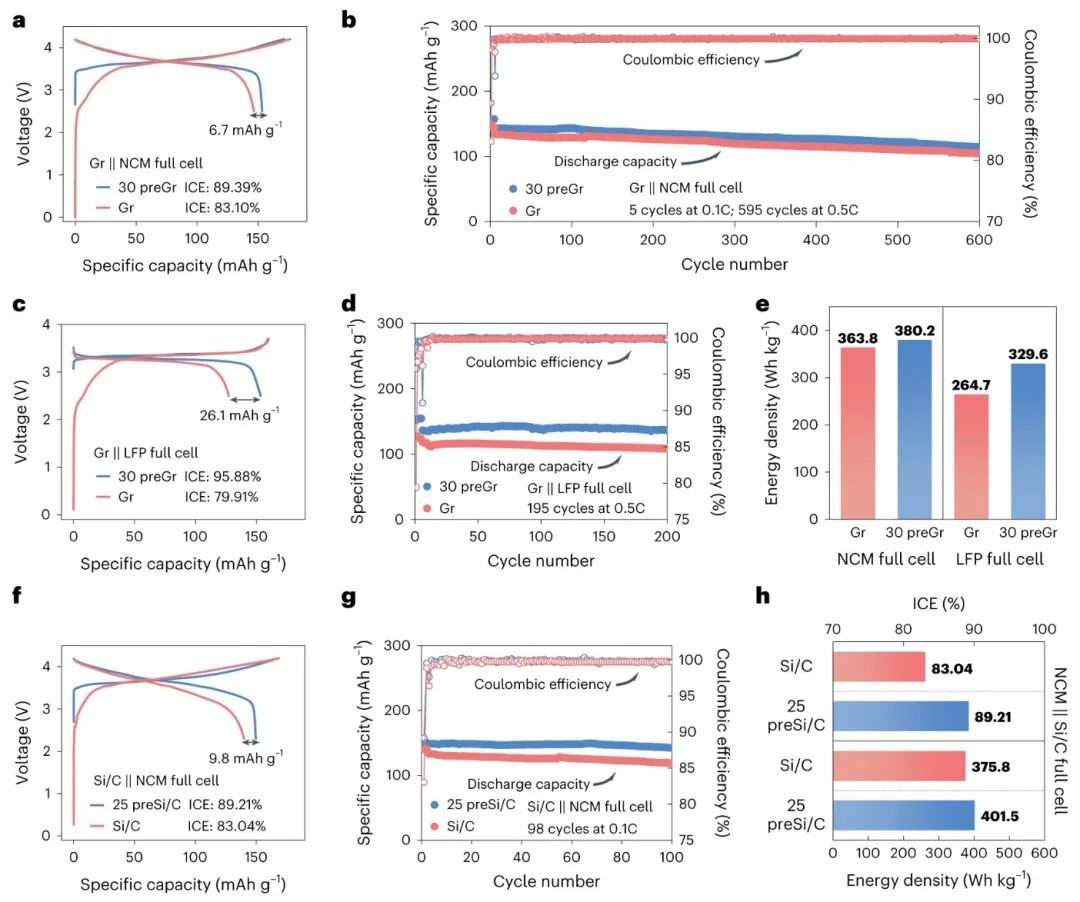

圖3 預鋰化全電池的ICE和循環穩定性的改善

Roll-to-roll prelithiation of lithium-ion battery anodes by transfer printing. Nature Energy 2023. DOI: 10.1038/s41560-023-01272-1

原創文章，作者：菜菜歐尼醬，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/04/ec205f6e54/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
