久久精品一区二区三区四区啪啪,欧美性教育视频,亚洲精品无码

熊宇杰/王鐵軍/仇松柏，最新Nature子刊！

成果簡介

將乙醇（EtOH）升級為長鏈醇（LAS，C₆₊OH）提供了一種有吸引力和可持續的碳中和方法，但實現高效的碳鏈延長還是一個巨大的挑戰，特別是在水相中使用無貴金屬催化劑，以生產LAS。基于此，中國科學技術大學熊宇杰教授、廣東工業大學王鐵軍教授和仇松柏副教授（共同通訊作者）等人報道了一種非常規但有效的策略，用于催化EtOH轉化為LAS的高效催化劑。作者合成了一種高效的鎳催化劑，其被包裹在石墨化碳中，用硫修飾（Ni@C-S_x，x代表S/Ni摩爾比），通過含有少量硫的鎳-有機絡合凝膠一步碳化實現。

通過該設計，在催化劑中加入適量的硫，不僅可以加速EtOH向LAS的轉化，而且可以打破階梯生長模型對碳鏈延長的限制。優化硫含量后，Ni@C-S_1/30催化劑達到了創紀錄的高性能，在12 h內達到了74.2%的LAS選擇性（C₆OH的15.2%和C₈₊OH的59.0%）和99.1%的EtOH轉化率。結合原位表征和密度泛函理論（DFT）計算結果表明，形成強Ni-S鍵的硫原子可以通過空間位阻的作用選擇性地阻斷表面上的活性Ni位點，同時保留大部分富集醛類中間體的強吸收位點。本研究進一步證明了表面硫改性是一種通用策略，可以靈活地選擇各種硫前體和添加方法。

研究背景

長鏈醇是現代化學工業中大量生產高質量生物燃料和增塑劑、增稠劑、潤滑劑、洗滌劑等精細化學品的重要而有價值的組成部分。目前，長鏈醇的工業合成主要是通過傳統的氧合成方法，需要昂貴的有機金屬催化劑，合成過程繁瑣，并且使用石油衍生的烯烴作為原料。利用生物質衍生乙醇（EtOH）等可持續生產LAS受到關注，通常乙醇的Guerbet縮合是通過一系列串聯反應進行的，包括醇脫氫生成乙醛和醛化反應，然后脫水生成共軛烯醛，在加氫生成正丁醇和LAS。

由于缺乏高性能的催化劑打破階梯生長模型的限制，LAS的選擇性還非常低。因此，需要設計新催化劑以穩定和積累更多的醛中間體在催化活性位點上，加速EtOH向LAS的耦合，但還具有挑戰性。研究發現，通過硫修飾制備獨特的Ni表面可能為醛類提供強吸附位點，但對副反應是惰性的。此外，如何在催化劑表面實現可控的Ni位點暴露和硫類修飾仍然是一個挑戰。

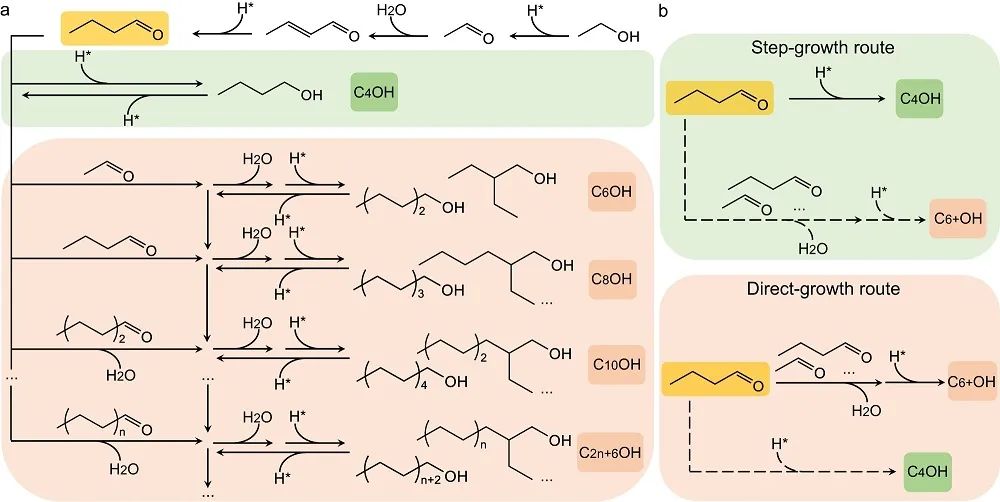

圖1. 乙醇升級為長鏈醇的示意圖

圖文詳解

催化性能

在180 ℃無S Ni@C-S₀催化劑上，LAS選擇性為49.2%（C₈₊OH的26.0%），EtOH轉化率為51.8%。為探索表面硫改性的促進作用，作者系統篩選了一系列不同S/Ni比的Ni@C-S_x催化劑，其中在S/Ni比值為1/30時出現峰值。在Ni@C-S_1/30催化劑上，EtOH轉化率和LAS選擇性顯著提高，分別達到76.5%和70.5%（C₈₊OH的43.0%）。

隨著反應時間從1.5 h增加到12 h，EtOH轉化率從37.6%逐漸增加到76.5%，并在接下來的12 h內基本保持不變。此外，Ni@C-S_1/30催化劑的催化性能可以大大提高，在99.1%的乙脫氫轉化率下，LAS選擇性為74.2%（C₆OH為15.2%，C₈₊OH為59.0%）。需注意，所制備的Ni@C-S_1/30催化劑具有最高的EtOH轉化率和LAS選擇性，特別是對C₈₊OH。在所有EtOH產品中，LAS的比例高達96.4%，同時EtOH轉化率和LAS選擇性在連續6此循環中保持良好。

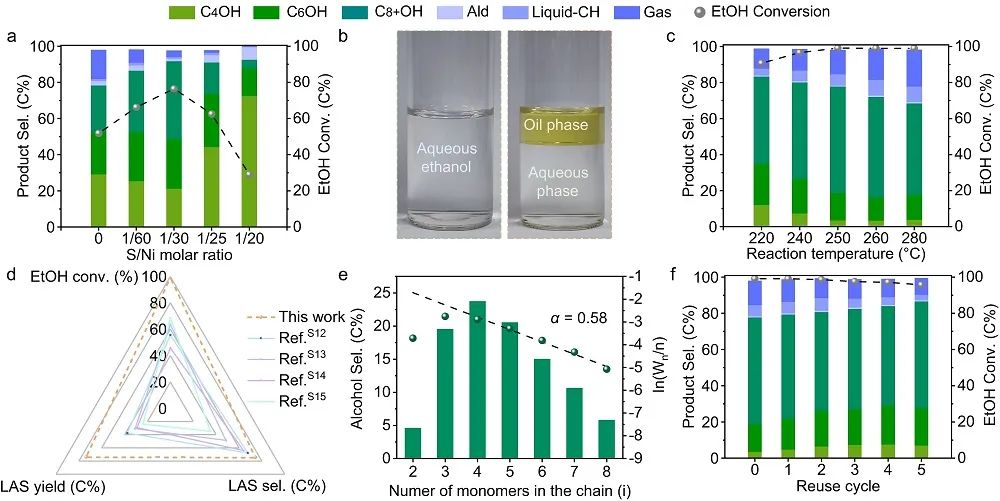

圖2. Ni@C-S_x催化劑的催化性能

機理研究

通過密度泛函理論（DFT）計算，作者研究了水EtOH轉化為LAS過程中表面硫的促進來源。首先，作者構建了不同硫覆蓋率的Ni(111)表面優化結構，研究了正丁醛的吸附行為。DFT計算表明，正丁醛分子通過氧原子吸附在橋位上，當周圍有多個硫原子時，正丁醛分子仍能穩定吸附。隨著硫覆蓋率從0增加到20%，正丁醛的吸附能在1.21-1.34 eV范圍內。

在脫氫過程中，CH₃CH₂OH*和CH₃CH₂O*通過氧原子吸附在Ni位點上。在Ni-S0%、Ni-S14%和Ni-S25%上脫氫活化能分別為0.71、0.70和0.80 eV。Ni-S14%的脫氫活化能與Ni-S0%相似，說明脫氫過程對低硫覆蓋率不敏感。對于C-C鍵裂解的RLS，隨著硫覆蓋率從0增加到25%，CH₃CO*到CH₃*和CO*的激活勢壘繼續從0.81 eV增加到1.10 eV，表明低硫覆蓋率的Ni表面的C-C鍵裂解被有效抑制。示意圖表明EtOH分子脫氫為乙醛分子，并進一步升級為正丁醛分子。同時，硫在Ni表面的位阻作用抑制了EtOH的C-C鍵裂解，減少了NaOH的消耗和活性位點的占據，促進了乙醛分子的醛化。被強吸附的乙醛和正丁醛分子富集在Ni表面，最終通過直接生長途徑轉化為LAS。

圖3. Ni@C-S_x催化生產LAS的機理研究

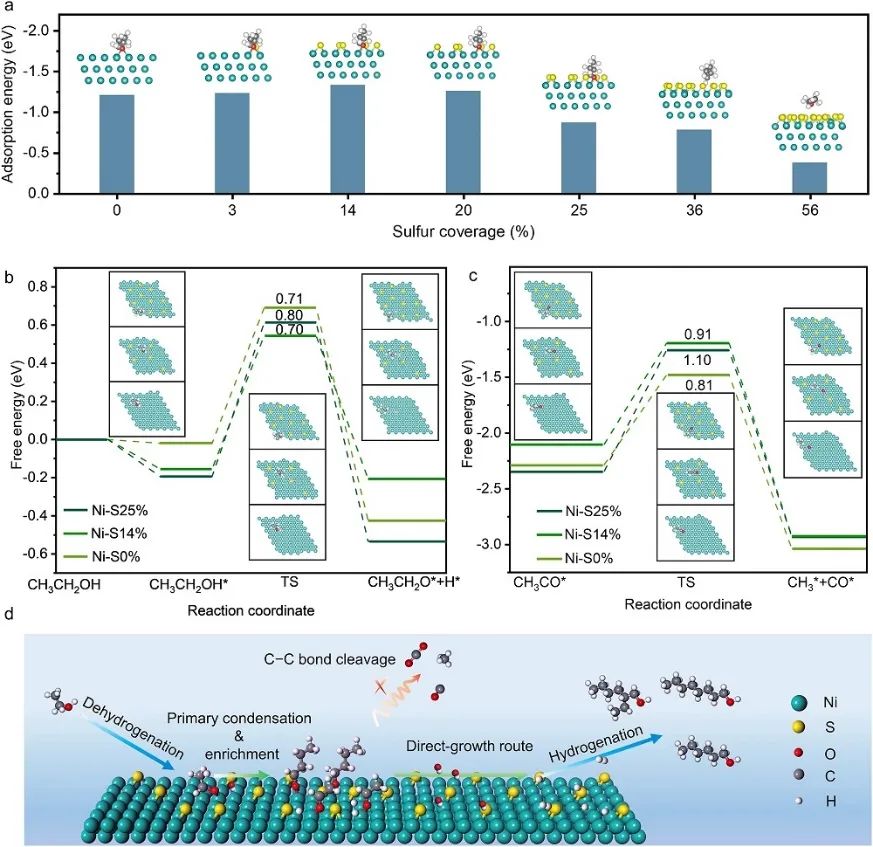

圖4. DFT計算結果和反應機理

合成靈活性

在反應過程中，將二甲亞砜（DMSO）直接引入乙醚水溶液中，對Ni@C-S₀催化劑進行原位改性。隨著DMSO的增加，催化活性呈火山狀變化趨勢，當DMSO餾分增加到0.006%時，EtOH轉化率和LAS選擇性達到最大值。以NiSO₄為前驅體的催化劑，對LAS具有很高的選擇性（C₆OH為28.5%，C₈₊OH為40.7%）。

結果表明，硫前驅體的改變能有效提高EtOH轉化率和醇選擇性，但不同硫前驅體的中毒程度存在一定差異。對比Ni@C-S₀催化劑，Ni@C-S_1/30-y（y代表硫前驅體）和最佳Ni@C-DMSO_0.006催化劑在EtOH的高轉化率（>80.0%）下均表現出理想的LAS選擇性（>58.0%）。總之，在添加方法和硫前驅體方面證實了表面硫改性制備Ni@C-S_x催化劑的靈活性。

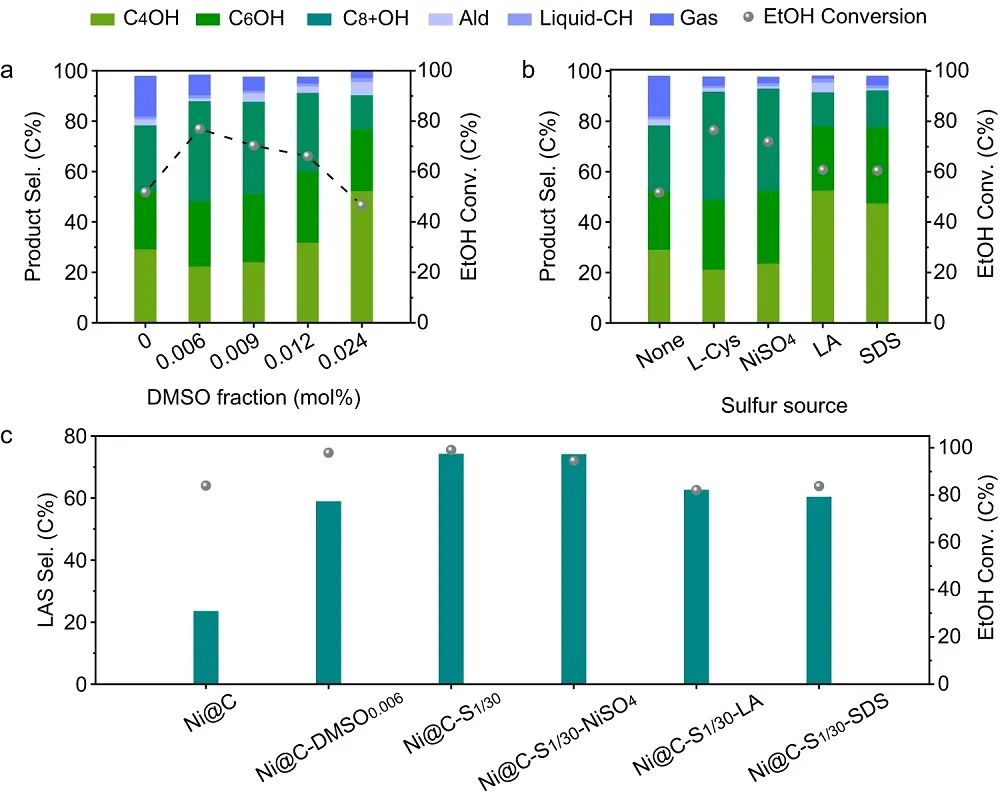

圖5. 不同合成方法制備催化劑的性能

文獻信息

Enabling direct-growth route for highly efficient ethanol upgrading to long-chain alcohols in aqueous phase. Nature Communications, 2023, https://doi.org/10.1038/s41467-023-43773-3.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/12/08/6be09584e9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

熊宇杰/王鐵軍/仇松柏，最新Nature子刊！

相關推薦
