利用 Origin 畫高分辨 AFM 掃描圖

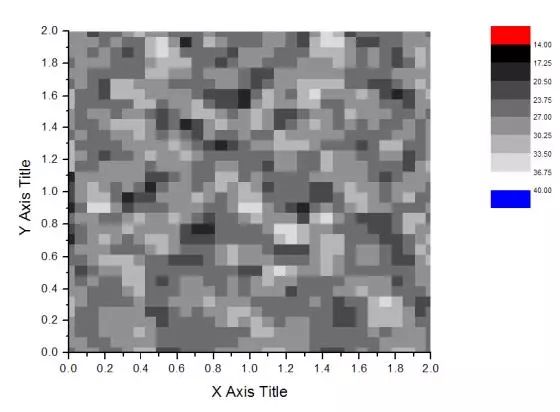

由于利用 AFM 讀圖軟件無法通過直接保存獲得高 DPI 輸出的圖片,因此需要通過借助其它手段實現。 通常采用抓圖的方法獲得圖片后然后用 Photoshop 進行處理,采用這種手段獲得的圖片其實丟失了很多原始 數據中的信息,并沒有反映原始數據的原貌。由于 AFM 原始數據是一個以矩陣形式存在的數據文件,因此 可以用 Origin 等數據分析軟件進行處理。本文介紹 Origin 分析 AFM 數據的方法。 首先將 AFM 數據轉換成 matrix 類型的 txt 文件,然后導入到 Origin 中。在 Origin 中新建一個矩陣文件, 根據掃描的行數和列數在 Matrixset dimension 中設置矩陣的行數、列數和 X、Y 軸顯示的最小值和最大值。 將數據復制到矩陣文件中,選擇 Plotcontour,繪制灰度等高線圖。如下圖所示:

利用 Origin 畫高分辨 AFM 掃描圖

此時獲得的數據是不精確的。在 FormatLayer 中設置 size/speed,將最下面兩個勾去掉。效果如下圖 所示:

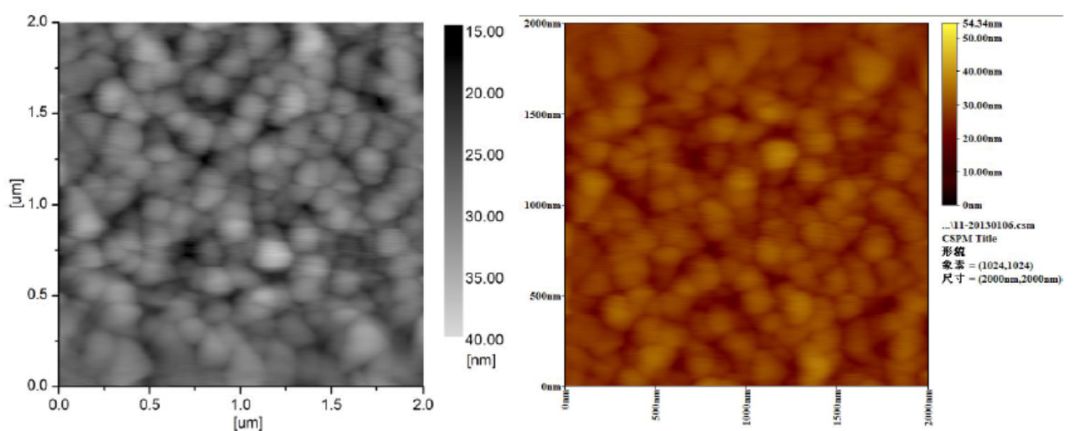

右鍵點擊圖片,選擇 Plot details,盡可能增加色階,并且選擇好恰當的圖片尺寸后,輸出圖片,得到的 最終效果如下(右圖是 AFM 讀圖軟件的處理結果):

利用 Origin 畫高分辨 AFM 掃描圖

原創(chuàng)文章,作者:菜菜歐尼醬,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2023/12/01/c2cfc60840/
