石墨目前是鉀離子電池（KIB）最可行的負極材料，但其他材料的研究相對不足。過渡金屬氧化物就是其中之一，它具有合成工藝成熟、長期循環穩定和快速氧化還原動力學等諸多優點。

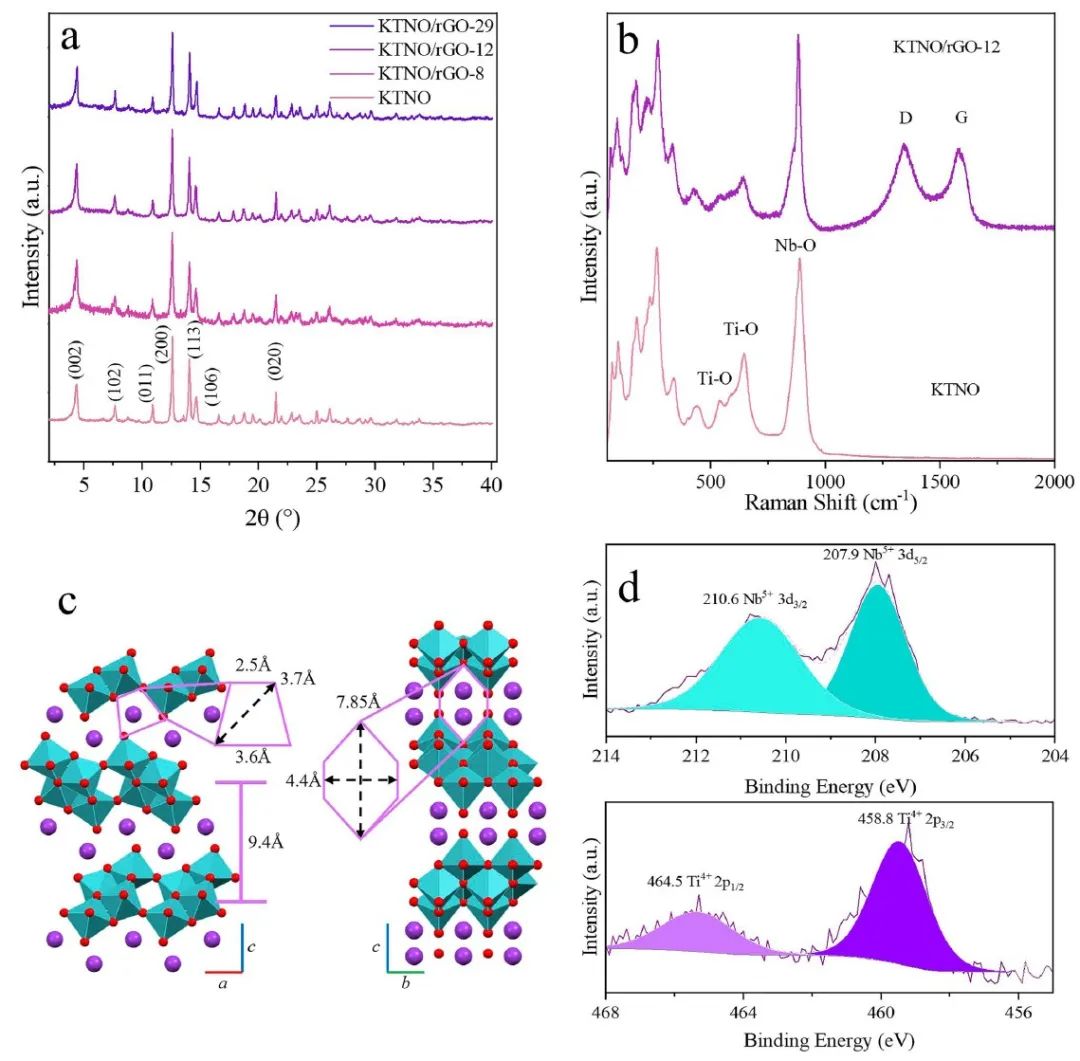

圖1.?材料表征

倫敦大學學院徐楊等報告一種通過溶劑熱法合成的層狀鈦酸鉀 KTiNbO₅（KTNO）及其 rGO 納米復合材料（KTNO/rGO），作為 KIB 的高性能負極。通過在導電rGO上的有效分布，KTNO納米顆粒的電化學性能得到了提高。

KTNO/rGO的鉀存儲性能體現在其在20 mA g^-1下的首次充電容量為128.1 mAh g^-1，循環500次后的可逆容量為 97.5 mAh g^-1，保留了初始容量的76.1%，并且在1 A g^-1下具有54.2 mAh g^-1的優異倍率性能。

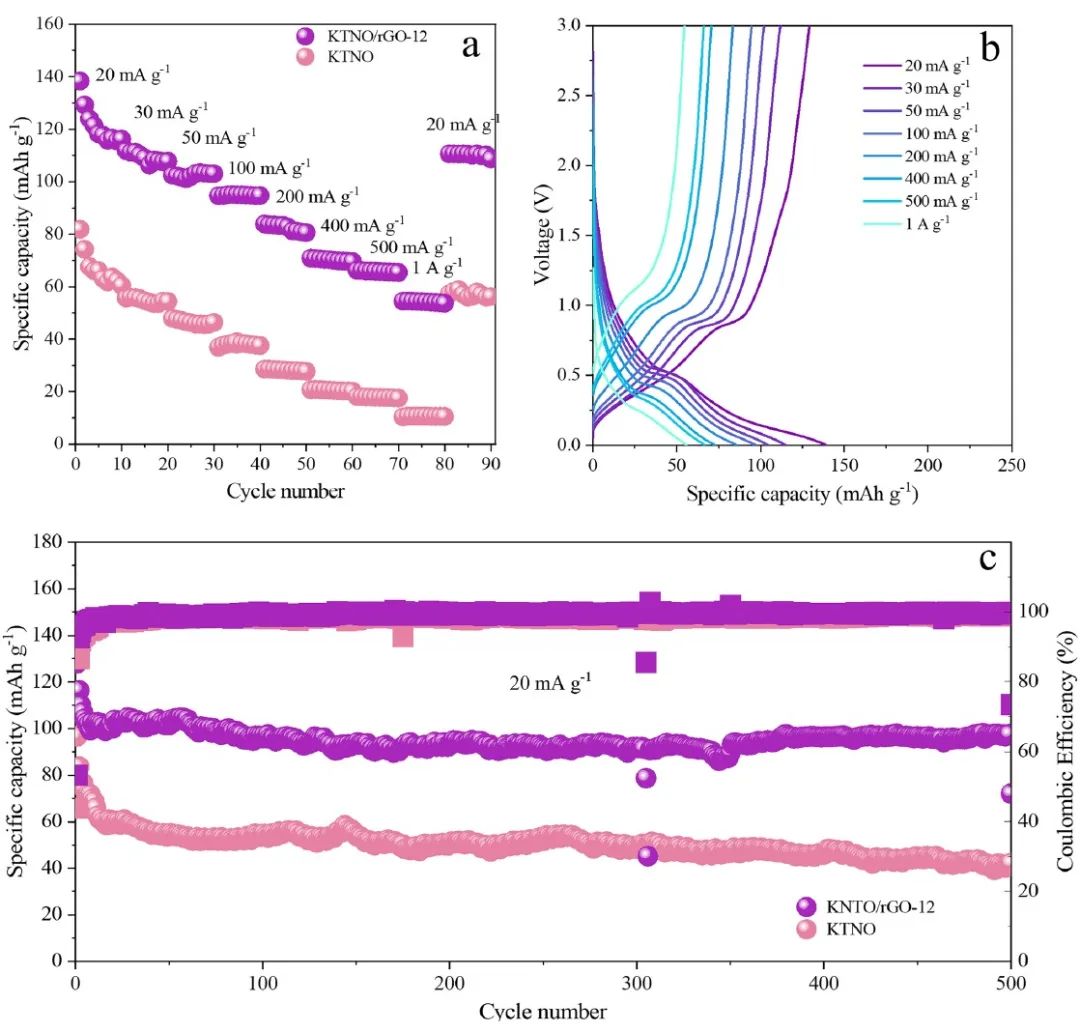

圖2.?電化學性能研究

此外，作者通過原位XRD以及非原位XRD對其電荷存儲機制進行了研究，結果表明這是一種低應變材料。這是一個有趣的結果，因為低應變材料可以最大限度地減少結構破壞，并從根本上改善循環性能，因此可以在儲能行業得到廣泛應用。

本文進一步的非原位XPS分析表明，鈦和鈮都具有氧化還原活性，能夠完全還原成Ti³⁺，部分還原成Nb⁴⁺?？傮w而言，KTNO一方面代表了作為石墨有前景的替代品，另一方面已被證明是一種既有能力又可持續的KIB負極材料，因此值得對其低應變特性進行進一步研究。

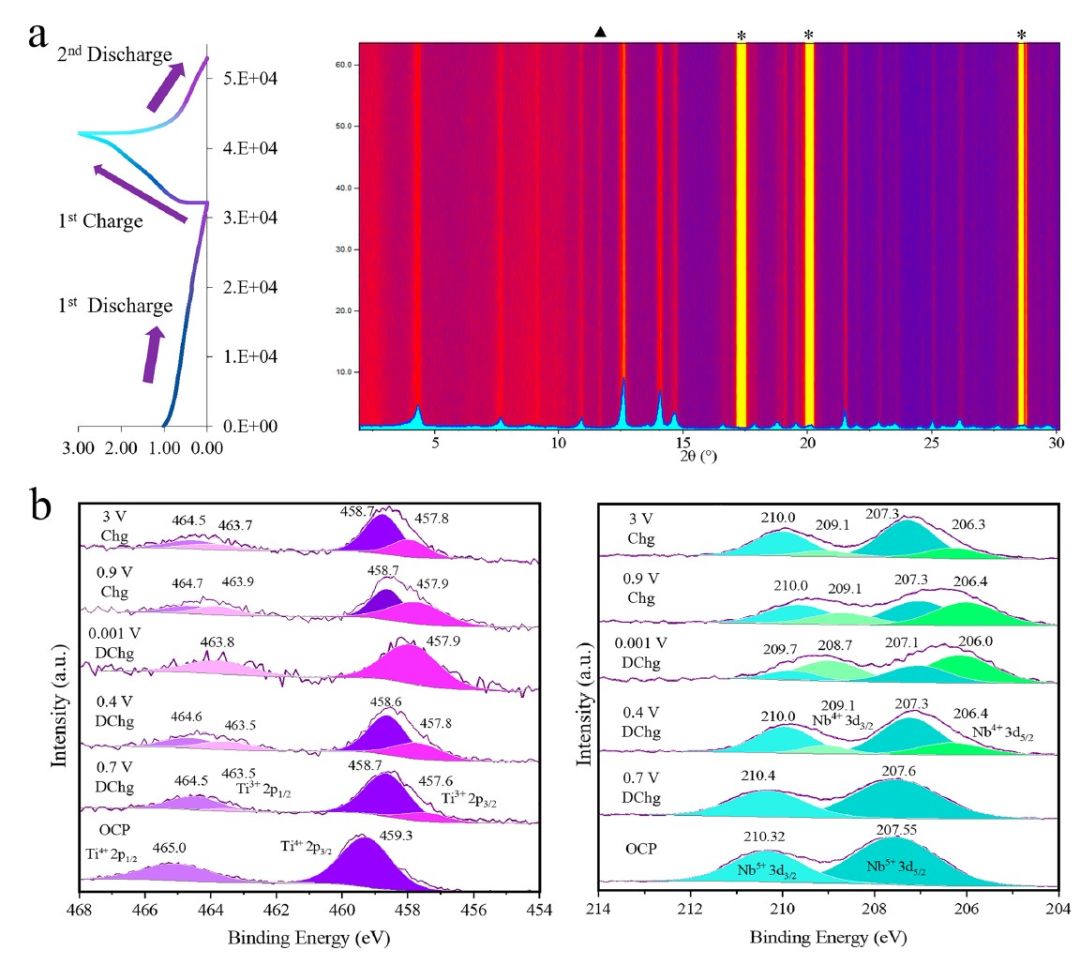

圖3.?儲鉀機理研究

Layered Potassium Titanium Niobate/Reduced Graphene Oxide Nanocomposite as a Potassium-Ion Battery Anode. Nano-Micro Letters 2023. DOI: 10.1007/s40820-023-01222-2
