數據要求：兩個以上的Y列數據。

?

示例準備：導入Graphing 文件夾中的Waterfall.Dat 文件數據。

?

①選中前6個Y列（即B～C5列，也可以選中所有的Y列，這里只是為了清晰演示）。

?

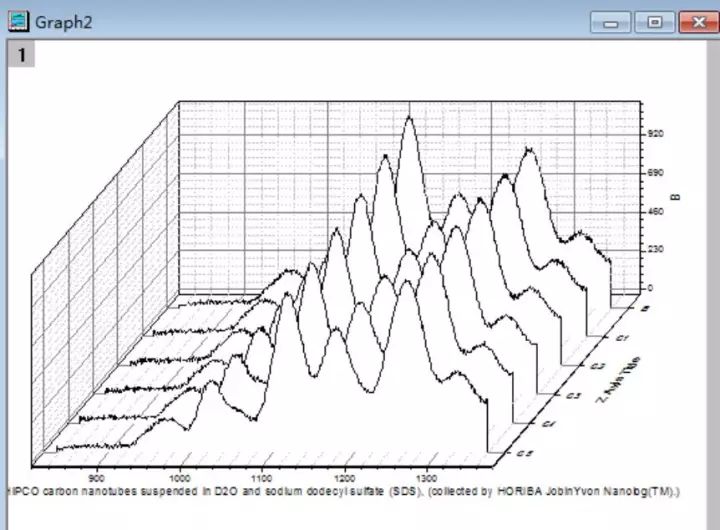

②單擊菜單命令【Plot】一【Multi-Curve】→【W(wǎng)aterfall】或2D Graphs工具欄上的【W(wǎng)aterfall】按鈕。

數據圖定制步驟如下。

?

①雙擊圖形化數據或菜單命令【Format】一【Plot..】。

?

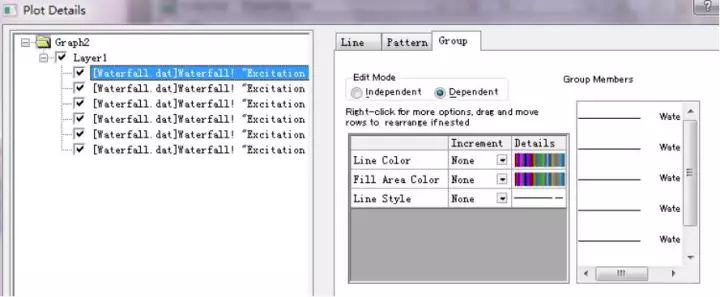

②在打開的【Plot Details】對話框中選擇各個標簽卡，進行邊線顏色和樣式（線型）等的設定。

?

數據要求：兩個以上的Y 列數據。

?

示例準備：導入Matrix Conversion and Gridding 文件夾中的DirectXY.dat文件數據。

?

①選中所有Y列

?

②單擊菜單命令【Plot】一【3DXYY】→【3D Walls】或3D and Contour Graphs 工具欄上的【3D Walls】按鈕。

?

數據要求：兩個以上的Y 列數據。

?

示例準備：導入Matrix Conversion and Gridding 文件夾中的DirectXY.dat文件數據。

?

①選中所有Y列

?

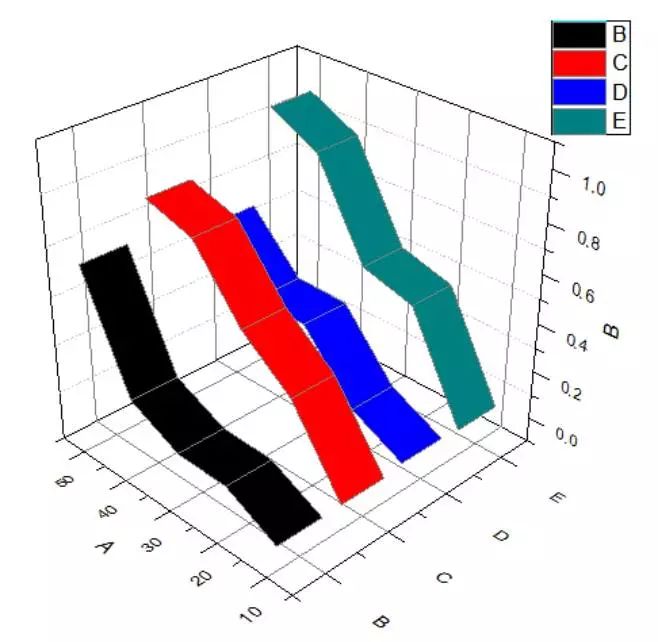

②單擊菜單命令【Graph】一【3DXYY】→【3D Ribbons】或3D and Contour Graphs 工具欄上的【3D Ribbons】按鈕。

?

數據要求：兩個以上的Y 列數據。

?

示例準備：導入Matrix Conversion and Gridding 文件夾中的DirectXY.dat文件數據。

?

①選中所有Y列

?

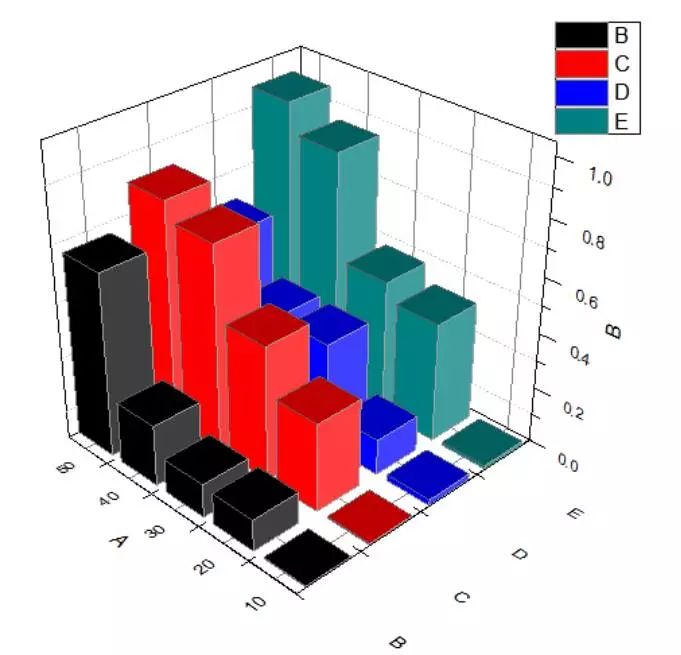

②單擊菜單命令【Graph】一【3DXYY】→【3D Bars】或3D and Contour Graphs 工具欄上的【3D Bars】按鈕。

?

數據要求：Y 、Z列數據。

?

示例準備：

?

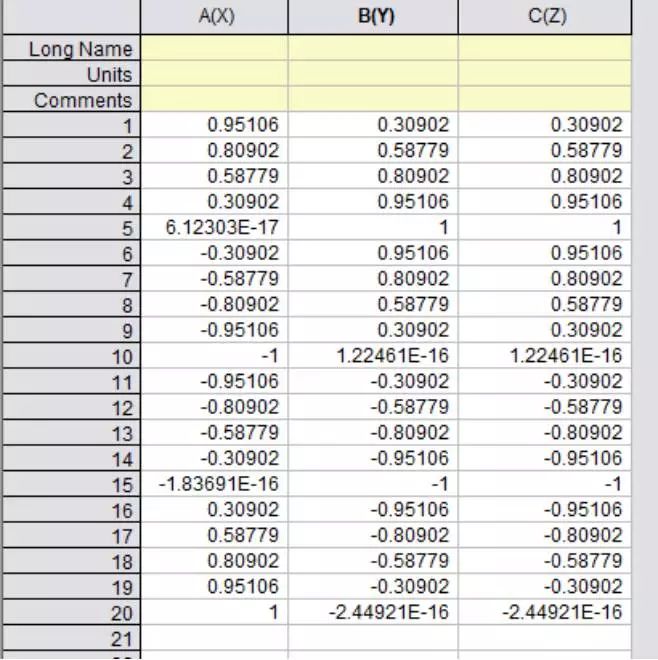

①創建一個包含Y、Z列的工作表。

?

②用【Set Values】對話框?qū)列值設置為“cos（i*2*pi/20）”，范圍Row（i）:“1To20”。

?

③將B、C列分別值設置為“sin（i*2*pi/20）”。

繪圖步驟如下。

?

① 選中Z列。

?

②單擊菜單命令【Graph】一【3DXYZ】→【3D Scatter】或3D and Contour Graphs 工具欄上的【3D Scatter】按鈕。

數據圖定制如下：

?

①在數據點上雙擊或單擊菜單命令【Format】一【Plot..】。

?

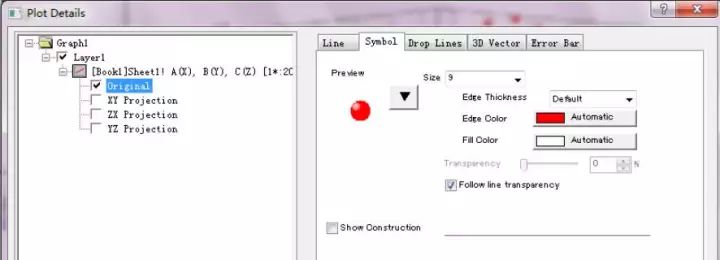

②在打開的【Plot Details】對話框中設定投影點的符號及配色方案。

?

數據要求：Y 、Z列數據。

?

示例準備：

?

①創建一個包含Y、Z列的工作表。

?

②用【Set Values】對話框?qū)列值設置為“cos（i*2*pi/20）”，范圍Row（i）:“1To20”。

?

③將B、C列分別值設置為“sin（i*2*pi/20）”。

繪圖步驟如下。

?

①選中Z列。

?

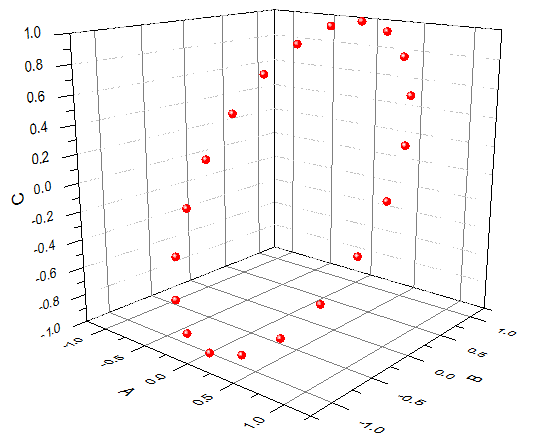

②單擊菜單命令【Graph】一【3DXYZ】→【3D Scatter】或3D and Contour Graphs 工具欄上的【3D Scatter】按鈕。

數據圖定制如下：

?

①在數據點上雙擊或單擊菜單命令【Format】一【Plot..】。

?

②在打開的【Plot Details】對話框中設定投影點的符號及配色方案。

?

選中Z列

?

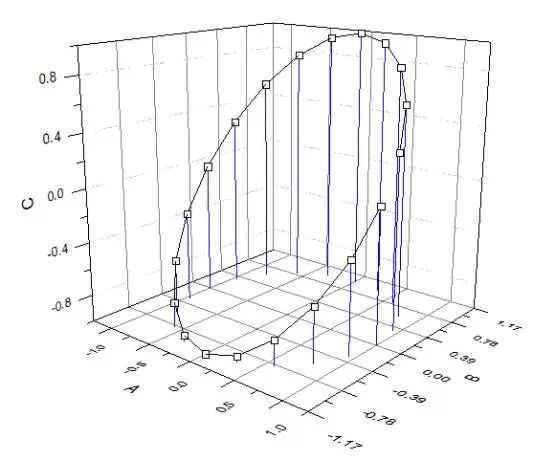

單擊菜單命令【Graph】一【3D XYZ】→【3D Trajectory】或3D and Contour Graphs 工具欄上的【3D Trajectory】按鈕。

數據準備：

?

?設置矩陣維數及坐標范圍( 維數32×32 ， 范圍X: -10~10 ， Y : -10~10 ) 。 單擊菜單命令【Matrix】 → 【Set Values. . . 】。

?

?在【Set Values 】對話框中公式區輸入公式( 這里設置為“ cos(X)+sin(Y)”)或數值

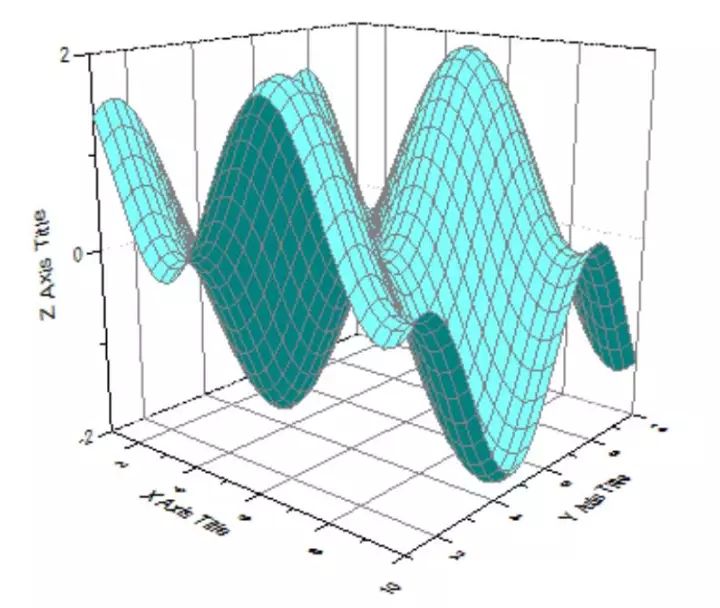

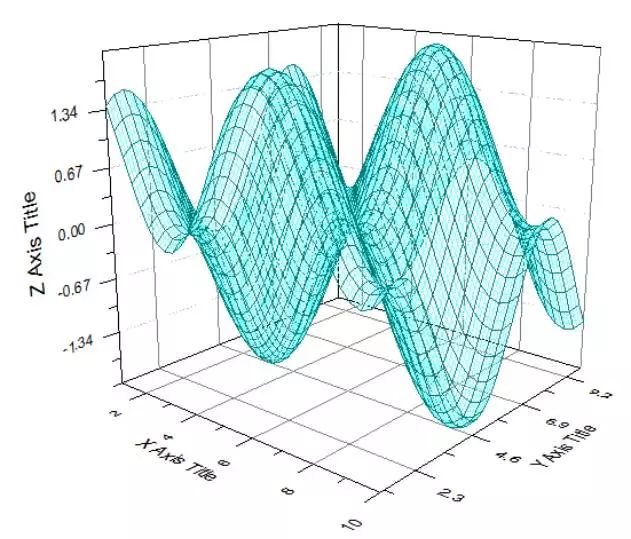

單擊菜單命令【Plot 】→ 【3D Surface 】→ 【Color Fill Surface 】

?

數據圖定制步驟如下。

?

① 單擊菜單命令【Format 】→ 【Plot. .】。

?

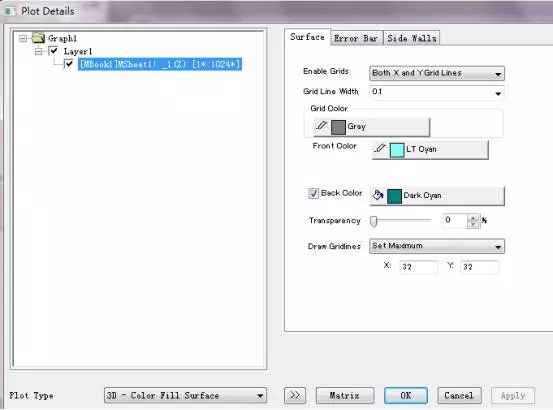

② 在打開的【Plot Details 】對話框， 設置網格線寬度、顏色及表面顏色等。

?

選中整個矩陣工作表。 單擊菜單命令【Plot】→ 【3D Surface 】→ 【X Constant with Base 】

選中整個矩陣工作表。 單擊菜單命令【Plot】→ 【3D Surface 】→ 【Y Constant with Base 】

?

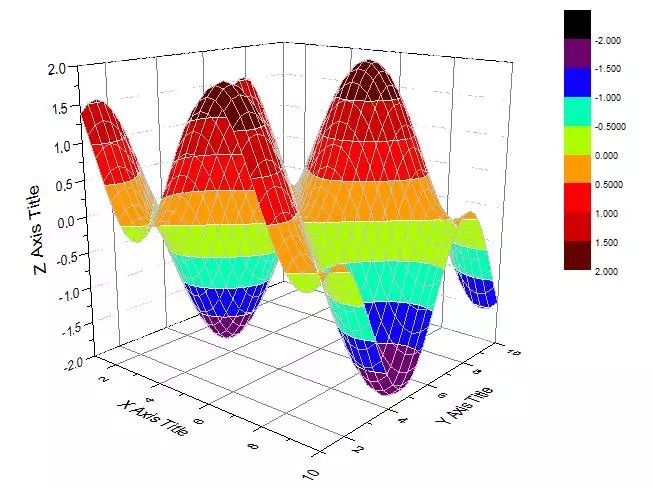

選中整個矩陣工作表。 單擊菜單命令【Plot 】→ 【3D Surface】→【Color Map Surface 】， 確認彈出的信息提示框。

數據圖定制步驟如下。

?

① 單擊菜單命令【Format 】→ 【Plot. .】。

?

② 在打開的【Plot Details 】對話框中設置表面顏色方案等。

?

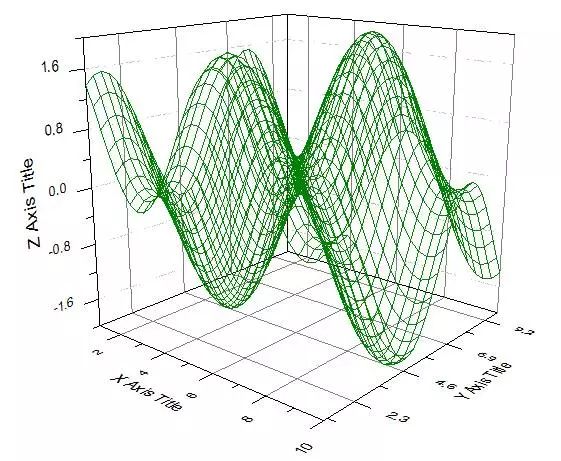

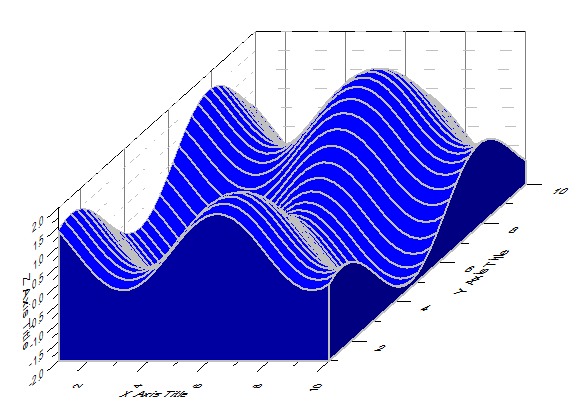

選中整個矩陣工作表。單擊菜單命令【Plot 】→ 【3D Wires and Bars 】→ 【W(wǎng)ire Frame】

選中整個矩陣工作表。單擊菜單命令【Plot】→ 【3D Wires and Bars 】→ 【W(wǎng)ire Surface 】。

選中整個矩陣工作表。單擊菜單命令【Plot 】→ 【3D Wires and Bars 】→ 【Bars 】

數據準備：

?

設置矩陣維數及坐標范圍( 維數32×32 ， 范圍X: -10~10， Y: -10~10) 。

?

單擊菜單命令【Matrix】→【Set Values.. 】。

?

在【Set Values 】對話框中公式區輸入公式 “ cos(X)+sin(Y) ”。

?

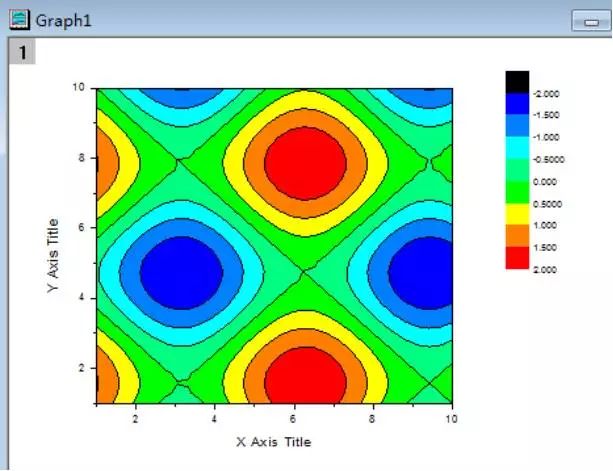

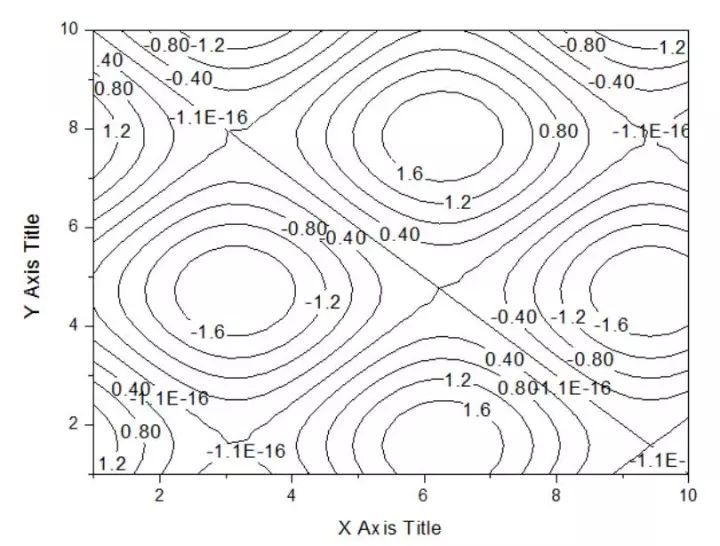

?單擊菜單命令【Plot】→ 【Contour】→ 【Color Fill】

?

數據要求: X ( 角度θ〉、Y ( 半徑r ) 和Z 等高線值。

?

示例準備:

?

① 創建一個矩陣工作簿， 然后導入Matrix Conversion and Gridding 文件夾中XYZ Random Gaussian.dat 文件數據，

?

② 轉置矩陣， 得到新矩陣工作表

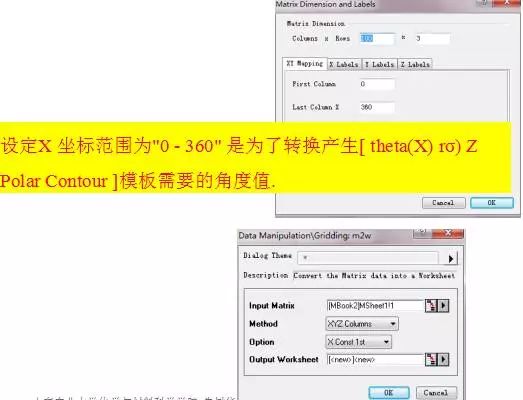

③ 【Matrix】→【Set Dimension/Labels】設置矩陣X 坐標范圍為” 0~360 “。

④ 將矩陣轉換( XYZ Columns) 為工作表：

?

【Matrix】→【Convert to Worksheet】→【Open Dialog】，其中【Method】選“XYZ Columns”

?

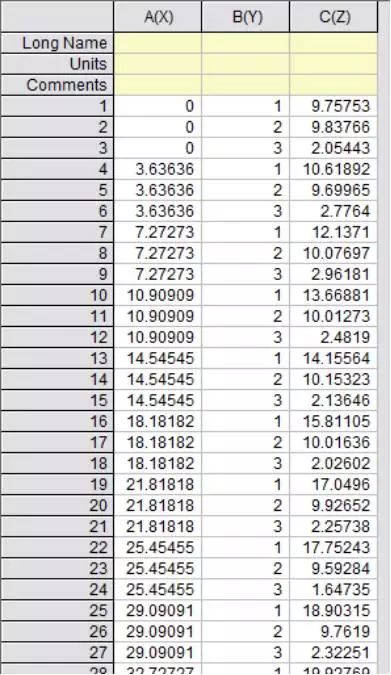

轉換得到的工作表

選中工作表的C 列。

?

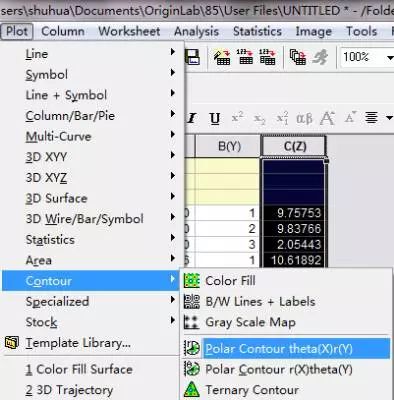

?單擊菜單命令【Plot 】→ 【Contour】→ 【Polar Contour theta(X) r(Y) Z 】( 如圖所示)

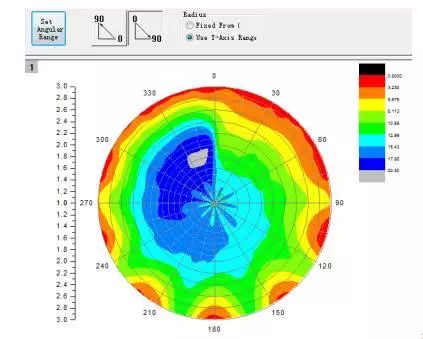

繪圖結果如圖所示

利用3D Rotation 工具欄上的按鈕， 可以旋轉給制的三維圖形。

旋轉圖形也可以通過【Plot Details 】對話框中的【Axis 】標簽卡設定實現。單擊菜單命令【Fonnat】→ 【Layer. . . 】。

?

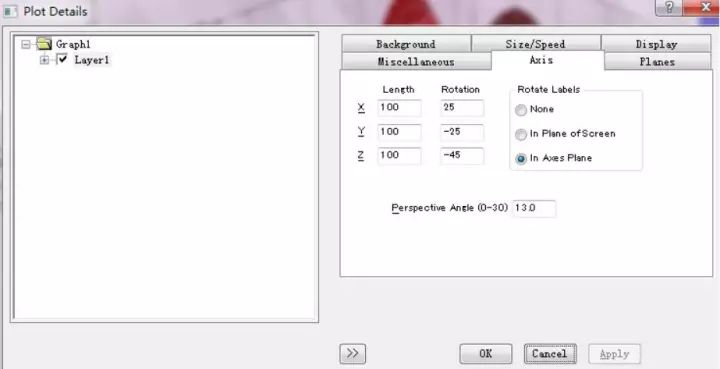

在打開的【Plot Details】對話框中選擇【Axis 】標簽卡。

?

當用于繪圖的數據較多時， Origin 繪圖會使用加速模式( Speed Model ) ， 即在圖形中減少數據點個數。繪制的圖形在加速模式下能較快顯示， 但數據圖輪廓通常較為粗糙。如果需要細膩顯示圖形則需要取消減速模式。

?

取消加速模式步驟如下。

?

① 將擬取消加速模式的圖形所在的涂層設為活動涂層。

?

② 單擊菜單命令【Format】→ 【Layer. . . 】。

?

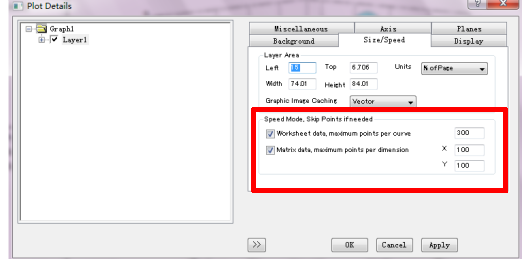

③ 在打開的【Plot Details 】對話框中選擇【Size/Speed】標簽卡，取消【Matrix data， . . . . 】選項勾選。

將擬定制的圖層設為活動圖層。單擊菜單命令【Format 】→ 【Layer. . .】。

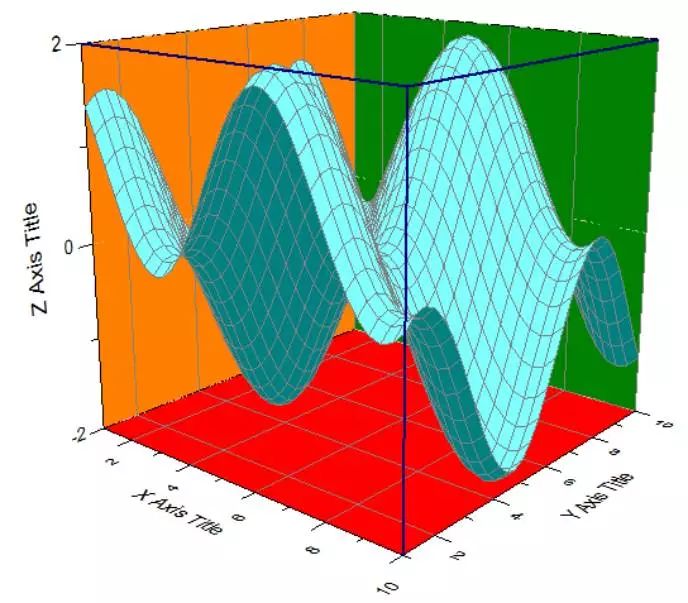

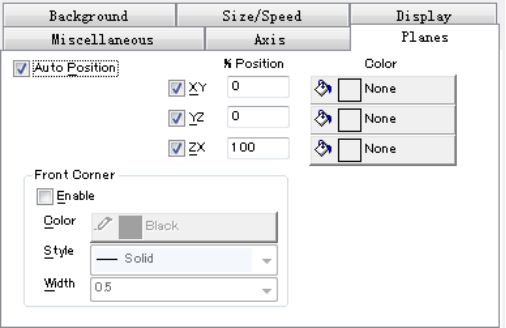

在【Plot Details 】對話框中選擇【Planes 】標簽卡。在【Planes 】標簽卡上定制各坐標平面及前拐角， 應用定制結果如圖所示。
