對于傳統電源(可充電電池和超級電容器(SCs))的頻繁充電和供電的不便利性，集成能量收集和存儲單元的自充電能量系統(SCPS)可有效解決上述問題。但是，先前報道的SCPS普遍存在充電時間長和效率低的問題，嚴重阻礙了它的進一步應用。因此，迫切需要探索用于高效SCPS的高性能能量收集和存儲單元，以克服上述缺點。

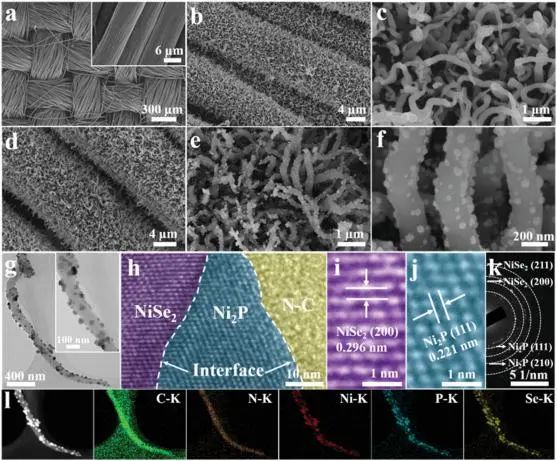

基于此，武漢大學國世上、孫成亮和鄭州大學趙亞婔等制備了錨定在高導電NC載體中的雙氧化還原活性位點Ni₂P/NiSe₂異質結構(NC@Ni₂P/NiSe₂)。

Ni₂P/NiSe₂具有雙氧化還原活性位點和明確的異質界面，其具有豐富的電活性位點并促進了電子傳輸，從而顯著加速了反應動力學。同時，Ni₂P/NiSe₂ NPs均勻地錨定在具有高導電性和電化學穩定性的NC NWs表面，實現了活性位點的高暴露和防止顆粒聚集，有利于循環穩定性并進一步增強反應動力學。

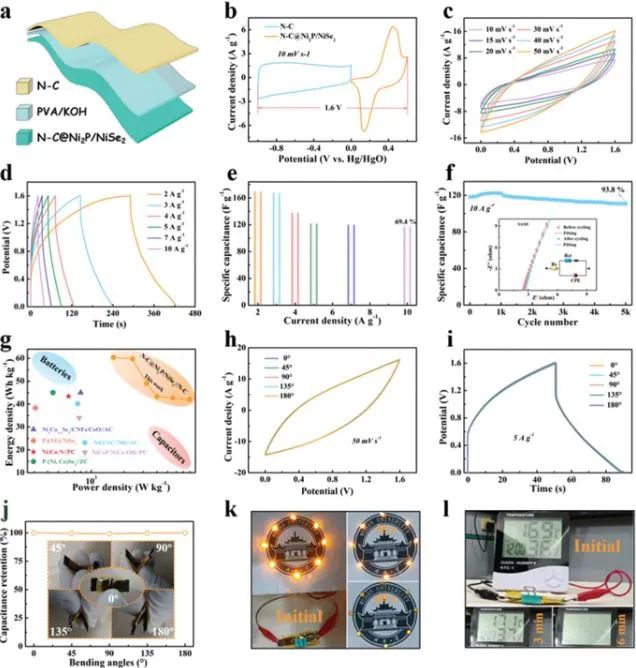

作為陰極的NC@Ni₂P/NiSe₂異質結構表現出高比面積/質量比電容(1 mA cm^-2，4660 mF cm^-2/2118 F g^-1)和長期循環穩定性(5000次循環后電容保持率為88.7%)，組裝的SASD在1598.8 W kg^-1時表現出60.4 Wh kg^-1的高能量密度和超過5000次循環的卓越穩定性。

此外，還制備了RTENG，實現了810 V的高V_OC和11.4 μA的I_SC；集成的SCPS可在40秒內顯示出3.8 V的優異自充電性能，60次循環后電壓保持率高達98.1%，可持續為電子設備供電。這項工作為在下一代可持續能源中設計和開發具有雙氧化還原活性位點和異質界面的新型納米結構提供了指導。

Dual Redox Active Sites N-C@Ni₂P/NiSe₂ Heterostructure Supercapacitor Integrated with Triboelectric Nanogenerator toward Efficient Energy Harvesting and Storage. Advanced Functional Materials, 2022. DOI: 10.1002/adfm.202204833
