本章主要通過一個簡單的繪圖實例將Origin軟件的主要操作界面給大家介紹一下，幫助大家迅速上手。

?

案例題目很簡單，做出x=1，2，3，4，5；y=2，4，6，8，10的函數圖像，這太簡單的有沒有，初中孩子都知道，這不就是一個斜率為2的過原點的一次函數圖像么？這有啥啊？但是各位，怎么在軟件中實現呢？讓我來演示一番。

圖1：Origin2016主界面

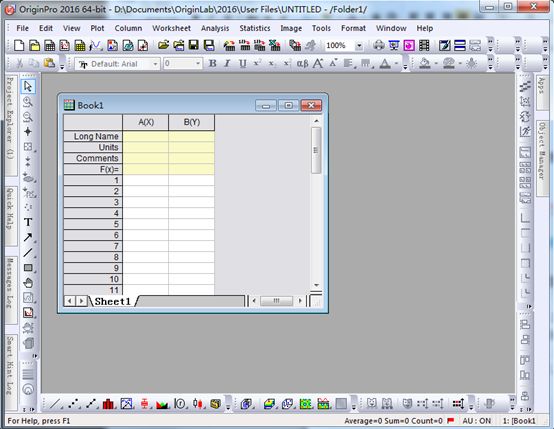

Book1就是繪圖輸入數據的窗格，在這里可以將數據輸入（數據輸入可以是手動輸入，也可以是通過Excel復制粘貼），繪圖數據應在圖中白色區域，進行下一步的繪圖操作， 可能有人會問我要是畫多組數據的圖呢，能添加不？

?

那肯定行啊，右鍵Book1中的灰色區域，點擊Add New Column，添加新行，如下圖。

圖2：添加新列界面

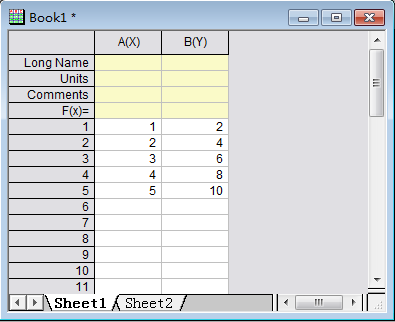

輸入數據如下圖

?

圖3：輸入數據界面

?

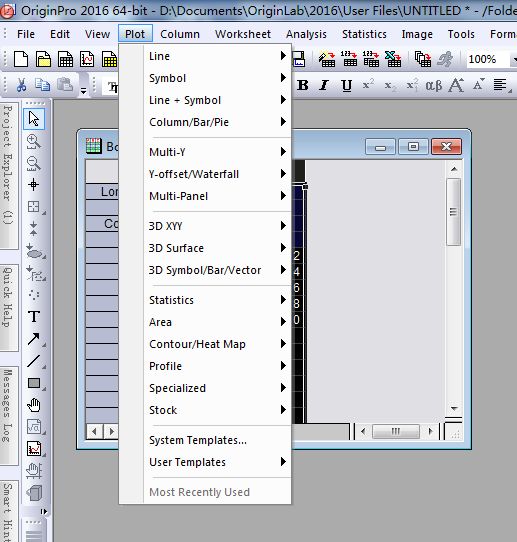

接下來就是把圖繪制出來，選中兩列，點擊Plot，出現以下多種繪圖方式，有線、散點、線+散點、柱形圖/條形圖/餅圖等等，當然還有更復雜的，在這里不做一一介紹，后面接著說。

?

圖4：繪制圖形選擇界面

?

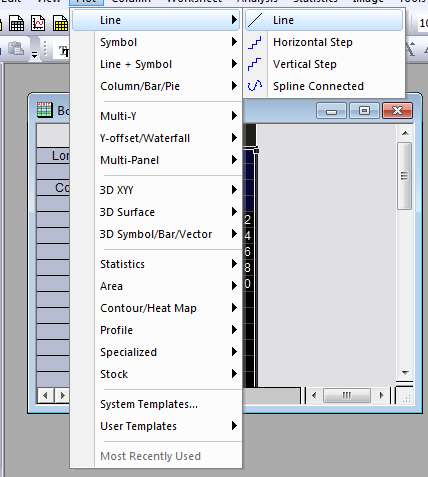

本題里選擇Line—Line，繪制出直線圖

?

圖5：線型選擇界面

?

接下來出現Graph1圖框，顯示的是我們畫好的圖

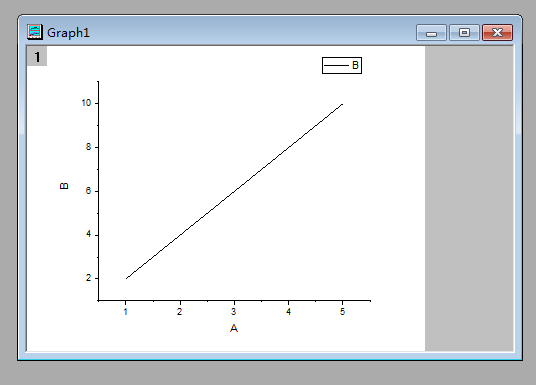

圖6：繪制圖形界面1

但是這樣的圖怎么能登大雅之堂呢？需要修飾一下，才能拿得出手，首先是修改刻度范圍，雙擊X軸，在Scale里選擇From 1to 6，增量Increment為1，Y軸的做法類似。

?

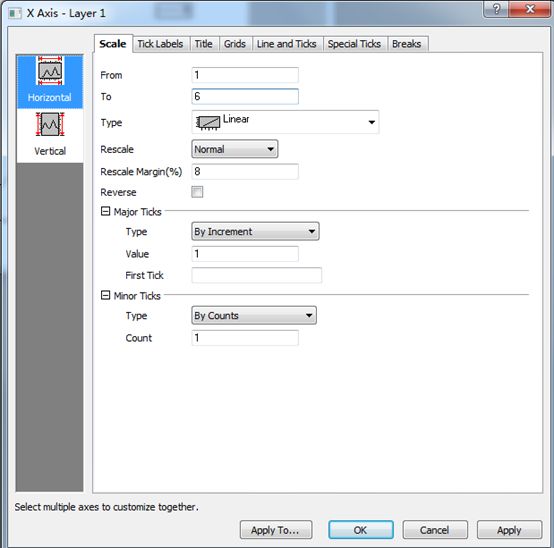

圖7：修改刻度界面

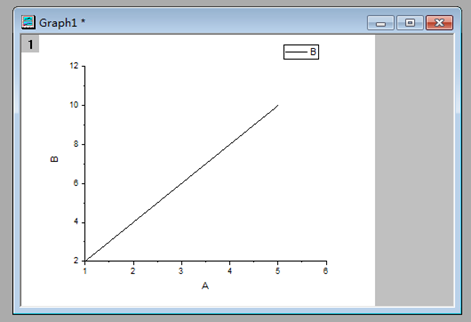

修改之后如下圖所示，

圖8：繪制圖形界面2

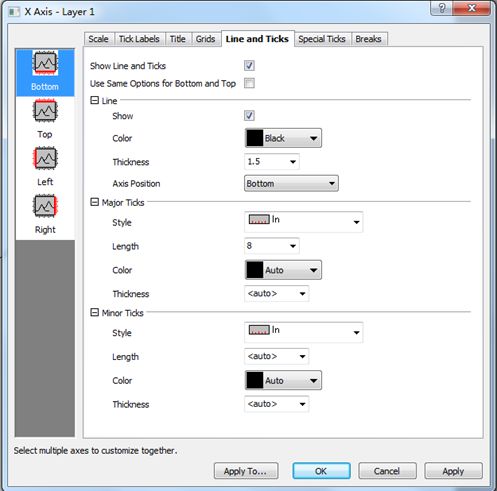

這些坐標刻度朝外，不甚好看，修改為朝內會好很多，同時把整個圖形封閉起來會好看許多。這在在Lines and Ticks里可以實現，雙擊坐標軸，將主次刻度均有OUT改為IN。

?

圖9：主坐標軸修改刻度方向界面

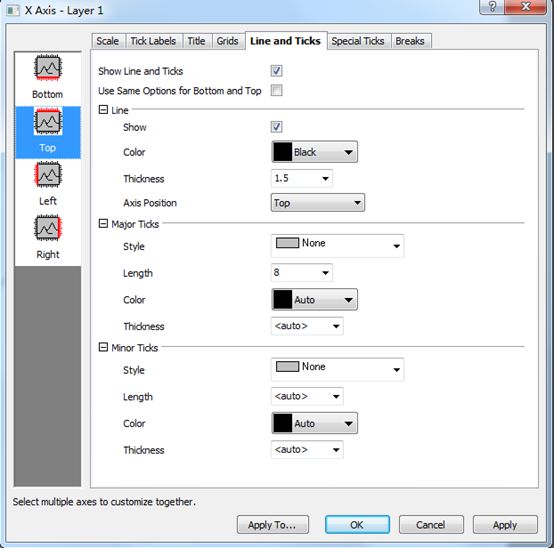

在Top里勾選Show lines and Ticks，并將OUT改為None，不顯示上框刻度

圖10：次坐標軸添加邊框界面

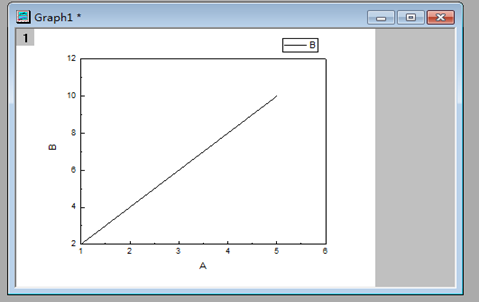

其余兩個坐標軸按照以上方法操作，得到如下圖像，

圖11：繪制圖形界面3

如果要把點顯示出來，點擊下方的Line and Scatter，進行顯示（當然初始繪圖時可以直接選擇Line andScatter）

如下圖所示

?

?

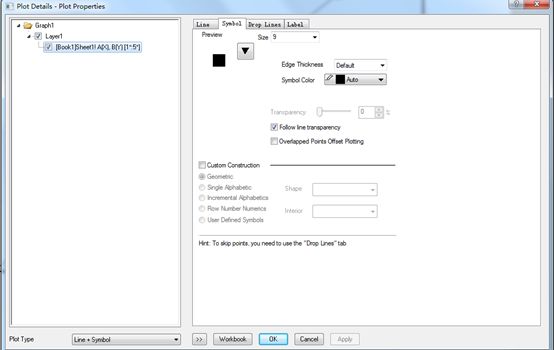

同樣的，我們可以修改點線的類型和型號，雙擊圖線，在下面對話框中選擇自己喜歡的點的型號，在左邊線對話框里選擇線的型號，我按個人喜好修改如下：

圖11：修改線型及點的類型界面

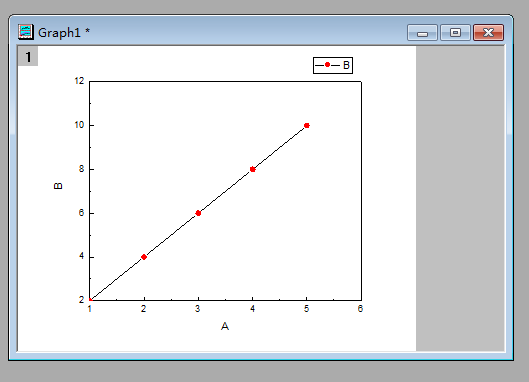

圖12：繪制圖形界面4

?

怎么樣，有沒有很好看？好吧，最后還剩下圖例和兩坐標軸的名稱，這個根據具體的情況雙擊修改即可，我就不改啦，哈哈！這樣一張完整的圖就做完了！可是問題來了，Origin只能給出源文件OPJ格式，不方便使用，輸出成PDF或者是JPG就方便閱讀了，這個其實很容易實現的：右鍵空白位置，選擇Export Graph（屏幕太大的請點擊下拉框），出現下面對話框，在Path里選擇輸出路徑，在Image Type里選擇輸出的文件格式，這里有很多選項可供選擇，這里就根據大家自己的喜好來啦，這就是本章的全部內容，希望給大家一個良好的開頭？！

?
