2019年被稱為NCM811應用元年，CATL NCM811電池量產并聲稱已經解決安全問題，吉利幾何A、廣汽AionS、蔚來ES6和華晨寶馬X1?PHEV相繼使用NCM811電池。

?

NCM811的最大優勢在于能量密度高，但高鎳屬性又決定了其安全性和產氣問題較為突出。相比于NCM523可以將上限電壓提高到4.3-4.4 V，目前NCM811上限電壓為4.2 V，上限電壓進一步提高電池產氣嚴重，困難重重。

?

要想搞定高電壓三元電池，弄清其中的失效機理必不可少。

德國慕尼黑工業大學Hubert A. Gasteiger課題組近年來利用在線電化學質譜(OEMS,?on-line electrochemical mass spectrometry)在NCM電池機理研究方面取得了突出成果。

OEMS的優勢在于可在線實時獲取電池中電化學信號和氣體成分信息，二者的結合可以揭示電池內部的化學反應機理。

?

最近，Hubert A. Gasteiger課題組與美國羅德島大學Brett L. Lucht組合作，利用包括OEMS在內的多種電化學手段對NCM811電池電解液在高電壓下的氧化分解機理進行了研究，成果以Understanding Electrolyte Decomposition of Graphite/NCM811?Cells at Elevated Operating Voltage為題發表在Journal of The Electrochemical Society上。

研究亮點

系統、深入揭示了4.6 V高電壓下NCM811電池電解液分解過程。

圖文淺析

圖1.?NCM811/石墨電池上限電壓分別為4.2 V和4.4 V時電化學性能對比。

?

首先，作者對比了NCM811/石墨電池上限電壓分別為4.2 V和4.4 V時電化學性能的差異。

?

如圖1a所示，當上限電壓為4.2?V時，電池的初始放電容量約190 mAh/g，循環100周容量保持率接近100%；而當上限電壓為4.6 V，電池的初始放電容量雖然提高至221 mAh/g，但同樣循環100周容量保持率僅有89%，容量僅比4.2 V循環100周高9 mAh/g。

?

在圖1b可以看到，上限電壓4.2 V循環100周最高電位峰值從初始的4.10 V移動至4.05 V，而上限電壓4.6 V循環100周最高電位峰值從初始的4.10 V移動至3.98 V，表明上限電壓4.6 V循環電池材料的變化更大。

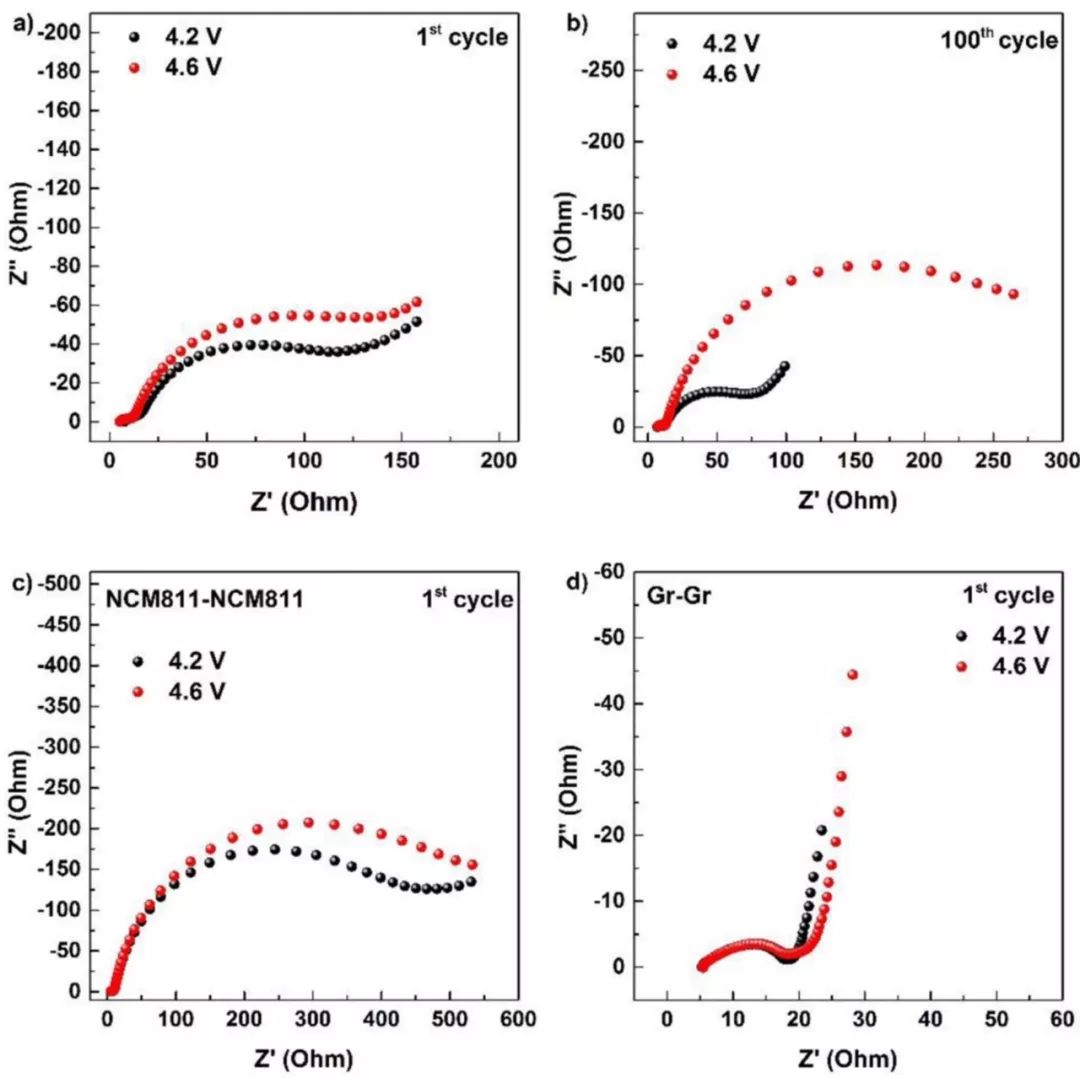

圖2.?上限電壓分別為4.2 V和4.6 V時的EIS對比

?

緊接著，作者對比了上限電壓4.2 V和4.6 V循環電化學阻抗譜結果。

?

如圖2a和圖2b所示，上限電壓4.6?V首周循環全電池阻值較4.2 V高約33 ?，上限電壓4.6?V循環100周后阻值提高至197 ?，而4.2 V阻止沒有顯著變化。

?

圖2c和圖2d對稱電池EIS結果則顯示上限電壓分別為4.2 V和4.6 V首周循環正極阻值增加明顯，而負極阻值幾乎相同，由此表明提高上限電壓全電池阻值增大的主要來源是正極。

?

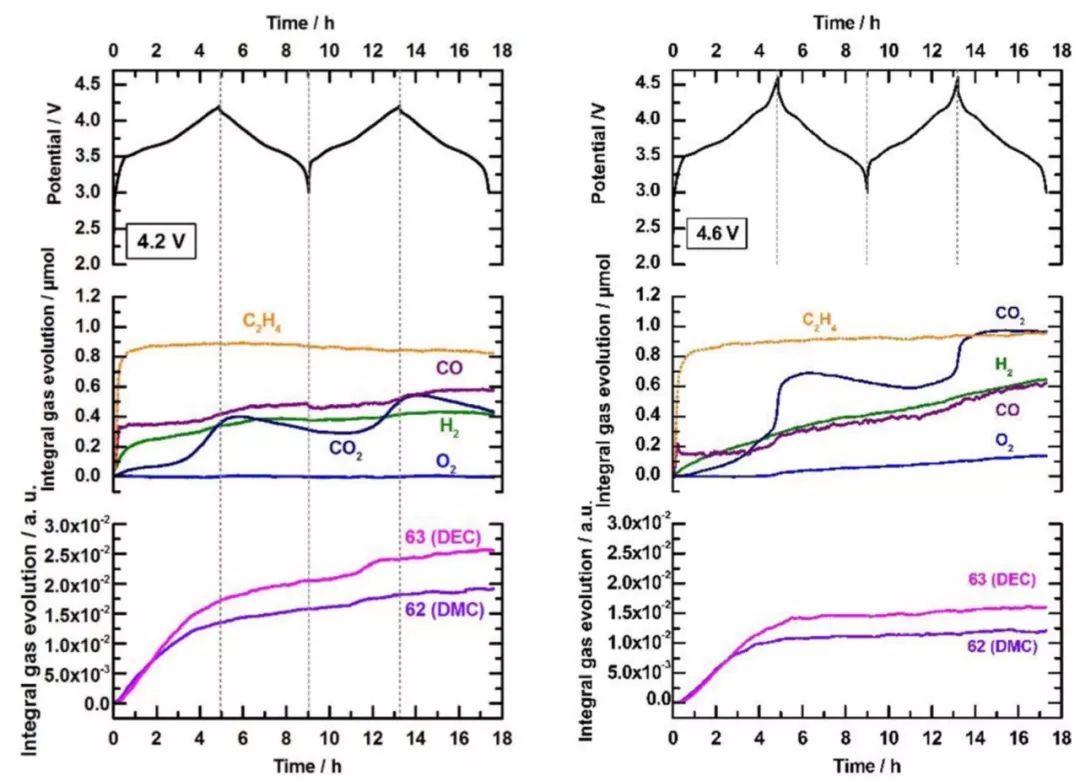

圖3.?NCM811/石墨電池前兩周循環OEMS表征。電解液為LP57，EC:EMC=3:7，LiPF6濃度為1 M。

隨后作者利用OEMS對NCM811/石墨電池前兩周循環產氣行為進行了分析。

?

如圖3所示，不論上限電壓4.2?V或4.6 V，首次充電均能檢測到C2H4和CO，這主要是EC和EMC還原所產生的。

?

此外，循環過程能檢測到DEC和DMC，二者源于EMC的酯交換反應所生成。當上限電壓從4.2 V提高至4.6 V，CO2、O2和H2量均大幅增加。

?

結合前人的研究認識，由于上限電壓提高，正極材料循環過程結構變化加劇，O2釋放量增加。釋放的O2又會同電解液反應加劇電解液的氧化，進而產生更多的CO2。電解液氧化產生的質子H擴散至負極還原形成H2。

?

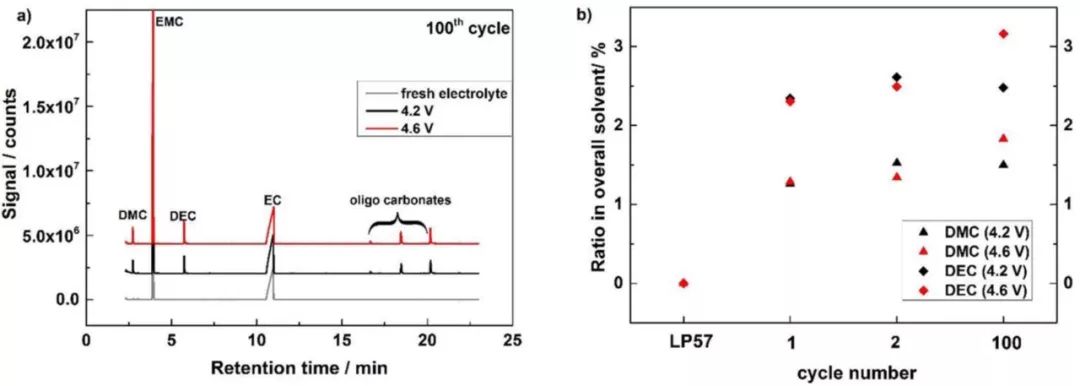

圖4.?(a)全電池分別3.0-4.2 V和3.0-4.6 V循環100周后電解液成分分析對比；(b)全電池分別3.0-4.2 V和3.0-4.6 V循環1周、2周和100周后電解液中DEC和DMC含量對比。

如圖4a所示，新鮮LP57電解液溶劑成分僅含EC和EMC，上限電壓4.2 V和4.6 V循環后電解液中除了EC和EMC還能檢測到DMC、DEC和寡碳酸鹽。

?

如上文所示，DEC和DMC來源于EMC的酯交換反應，而寡碳酸鹽則來源于EC的酯交換反應。如圖4b所示，隨著循環周數的增加，電解液中DEC和DMC含量不斷提高，但二者濃度最顯著的變化來自首周循環。

?

從圖4b還可以看到，首周循環后DEC和DMC濃度似乎與上限電壓無關，但隨著循環周數的繼續進行，循環上限電壓越高DEC和DMC濃度也越高。由此表明上限電壓對酯交換反應產物的初始形成影響不明顯，但對后續累積形成有明顯影響。

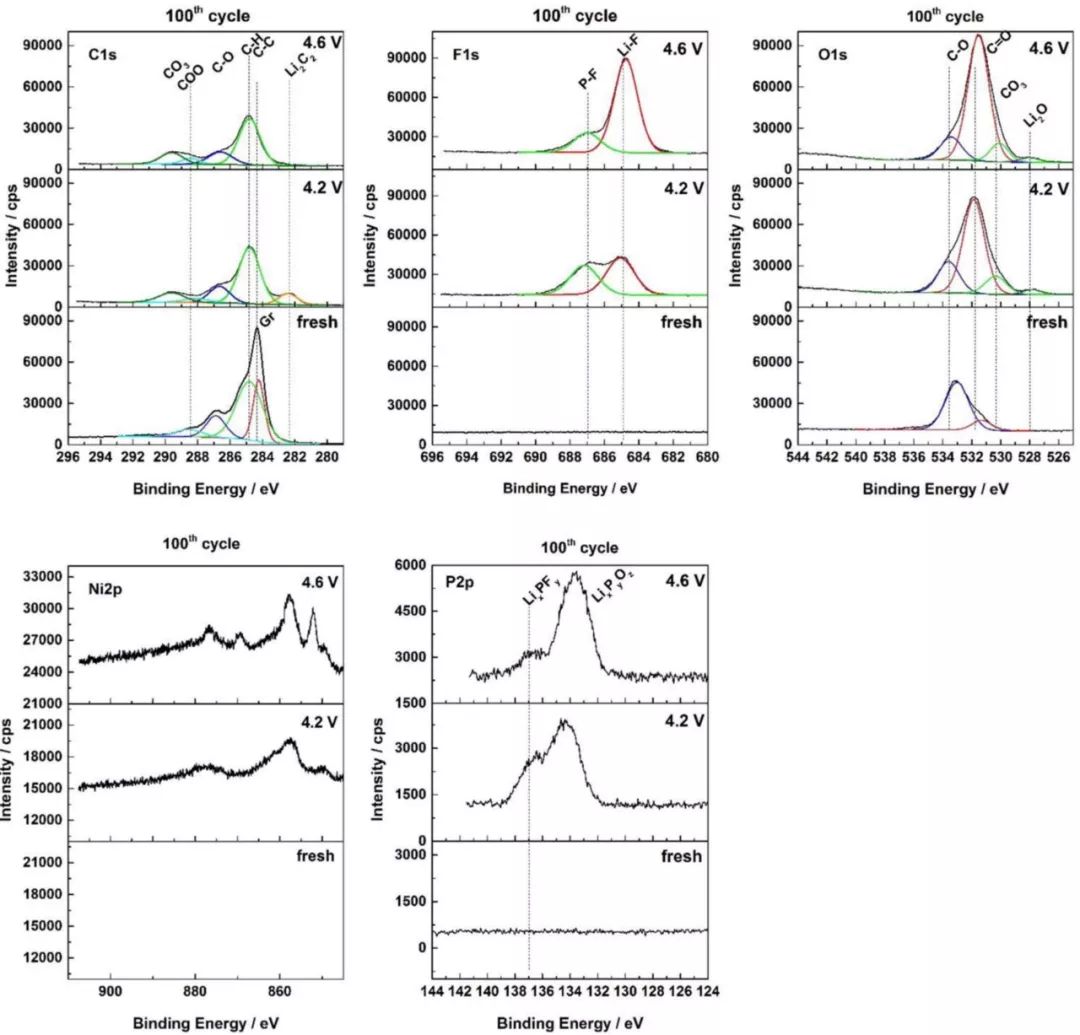

圖5.?上限電壓分別為4.2 V和4.6 V時循環后的石墨負極XPS表征

最后，作者利用XPS對上限電壓4.2 V和4.6 V循環后的石墨負極進行了表征。

?

如圖5所示，新鮮石墨負極可以觀察到石墨(284.2 eV)、碳?xì)浠衔?SBR(284.8 eV)和CMC(286.9和288.5 eV)的特征峰。但隨著循環的進行，該三者的特征峰強度逐步降低甚至不可見，而-CO2和-CO3的特征峰開始出現，表明循環后石墨負極表面確實形成了SEI膜。

?

此外，新鮮石墨負極表面沒有觀察到含氟物質和含磷物質的特征峰，但循環后尤其是上限電壓4.6 V循環后，石墨負極表面能檢測到LiF (684.9 eV)和LixPFyOz?(687.0 eV)的特征峰。

?

更為重要的是，新鮮石墨負極無Ni特征峰，但上限電壓4.2 V和4.6 V循環后石墨負極表面Ni特征峰非常明顯。

?

值得注意的是，以上循環后新物質特征峰強度隨著上限電壓提高而增強，表明隨著上限電壓提高電池副反應加劇，且正極溶出的Ni離子會擴散至負極并在負極沉積。

小結

(1)?隨著循環上限電壓的提高，NCM811/石墨電池正極結構破壞和副反應加劇，CO2、H2、O2氣體量不斷增加，正極溶出的Ni離子擴散至負極并在負極沉積；

(2)?隨著循環上限電壓的提高，NCM811/石墨電池阻值的增大主要源于正極。

論文信息

Nina Laszczynski, Sophie Solchenbach, Hubert A. Gasteiger, Brett L. Lucht. Understanding Electrolyte Decomposition of Graphite/NCM811 Cells at Elevated Operating Voltage.?Journal of The Electrochemical Society, 166 (10) A1853-A1859 (2019).

參考文獻

[1] S. Solchenbach, M. Metzger, M. Egawa, H. Beyer, H. A. Gasteiger. Quantification of PF5?and POF3?from Side Reactions of LiPF6 in Li-Ion Batteries,?Journal of The Electrochemical Society, 165 (13) A3022-A3028 (2018).

[2]?Anna T. S. Freiberg, Matthias K. Roos, Johannes Wandt, Regina de Vivie-Riedle, Hubert A. Gasteiger. Singlet Oxygen Reactivity with Carbonate Solvents Used for Li-Ion Battery Electrolytes.?The Journal of Physical Chemistry A, 2018, 122 (45): 8828–8839.

[3] Johannes Wandt, Anna T.S. Freiberg, Alexander Ogrodnik, Hubert A. Gasteiger. Singlet oxygen evolution from layered transition metal oxide cathode materials and its implications for lithium-ion batteries. Materials Today, 2018, 21(8):825-833.
