SnSe₂是一種很有前景的鈉離子電池（SIBs）正極材料，但它仍然面臨著緩慢的Na⁺擴散動力學和嚴重的體積變化問題，這導致循環(huán)穩(wěn)定性和倍率能力不理想。構建異質結構是提高SnSe₂儲存Na⁺的有效策略。

圖1.?蛋黃殼SnSe₂/NiSe₂@NC納米復合材料的制備和結構示意

山東大學徐立強、齊魯工業(yè)大學周國偉、何妍妍等通過一種簡便的水熱工藝和硒化策略，精確地設計出了一種具有豐富硒空位的SnSe₂/NiSe₂異質面蛋黃殼納米結構（SnSe₂/NiSe₂@NC）。實驗研究和理論計算結果證實，異質結構界面和硒空位加快了電荷和Na⁺的轉移效率，提高了Na⁺的吸附能，并提供了充足的活性位點。此外，蛋黃殼納米結構和摻氮的碳緩沖了鈉儲存過程中的體積變化，提高了電極材料的結構穩(wěn)定性。

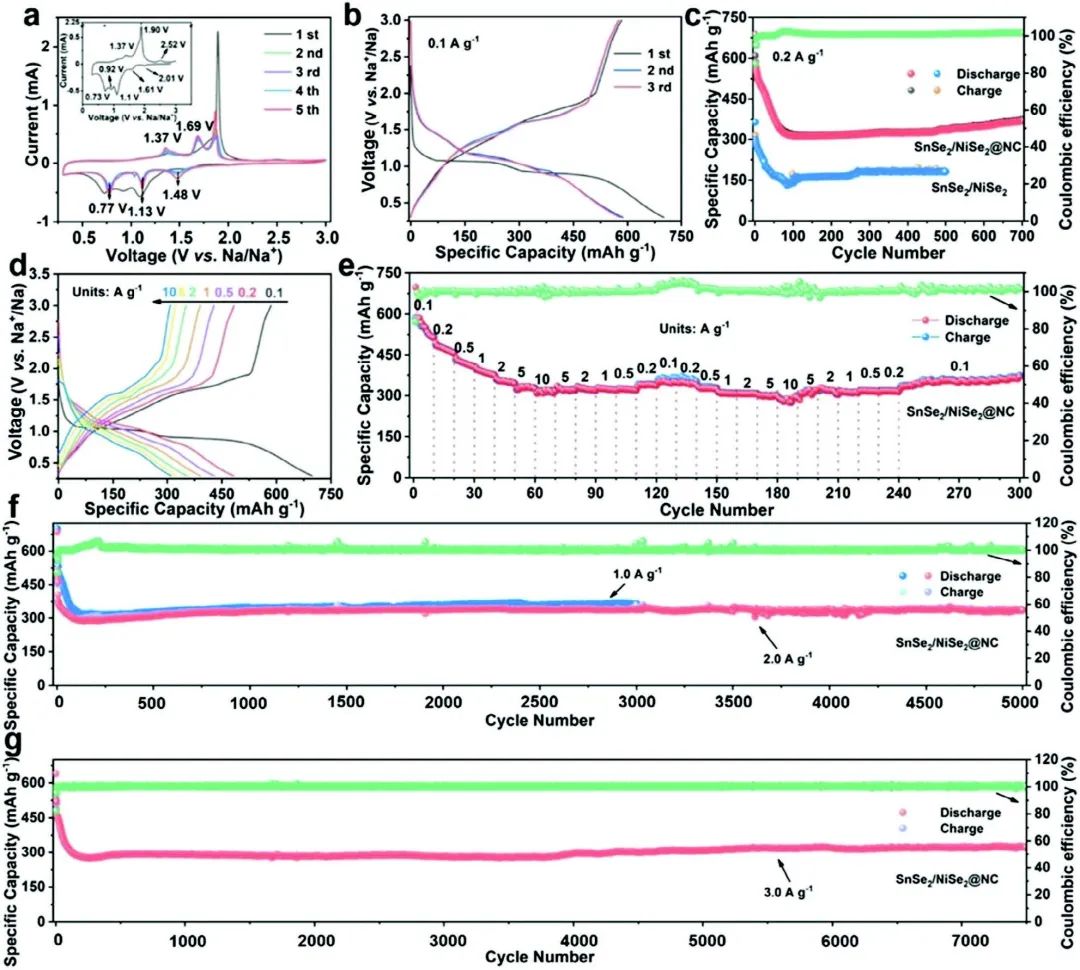

圖2.?SnSe₂/NiSe₂@NC負極的電化學性能

因此，在鈉離子電池中使用時，SnSe₂/NiSe₂@NC負極材料具有出色的長期循環(huán)穩(wěn)定性（在1.0、2.0和3 A g^-1條件下循環(huán)3000、5000和7500 次后，比容量分別為365.5、337.6和322.7 mAh g^-1）。

此外，Na₃V₂(PO₄)₃@rGO//SnSe₂/NiSe₂@NC 全電池也成功組裝，并表現出令人滿意的電化學性能。總體而言，該研究為合理設計用于高效鈉離子電池的異質結構負極材料提供了有效途徑。

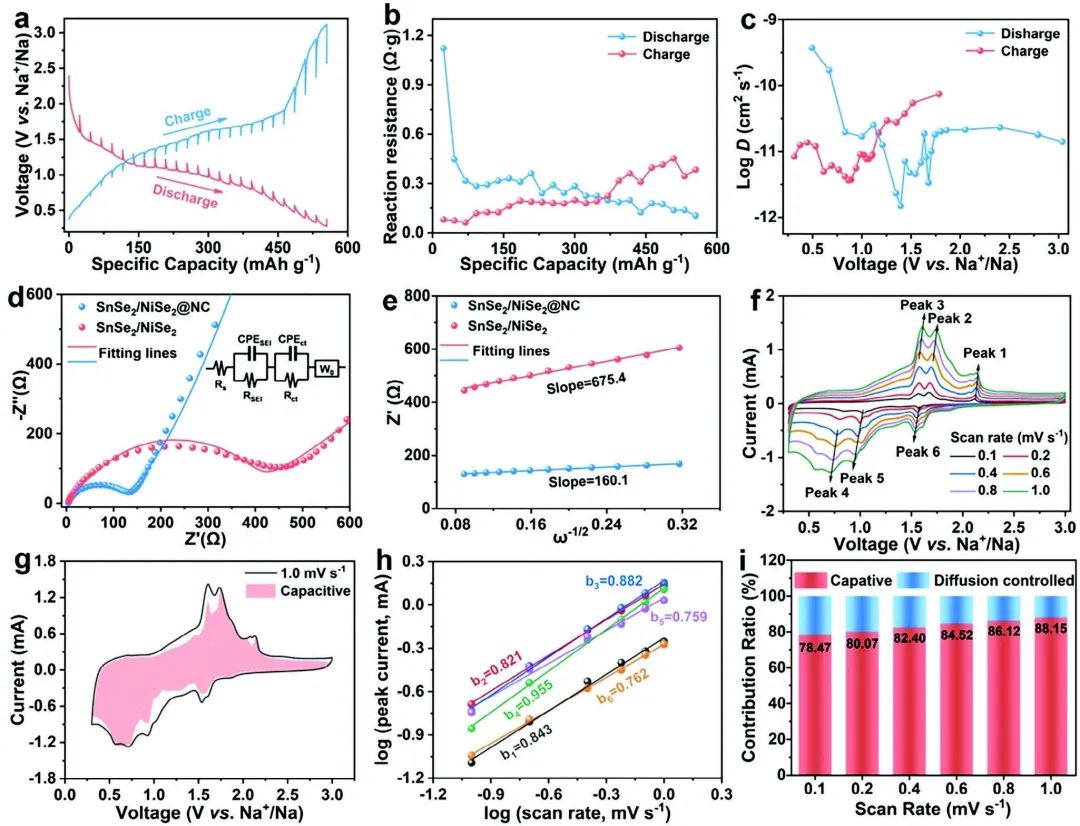

圖3.?動力學研究

SnSe2/NiSe2@N-Doped Carbon Yolk-Shell Heterostructure Construction and Selenium Vacancies Engineering for Ultrastable Sodium-Ion Storage. Advanced Energy Materials 2023. DOI: 10.1002/aenm.202302901
