透射電子顯微鏡( transmission electron microscopy，TEM) 作為“電子眼”在形貌、結構、成分和性質等材料分析領域發揮不可替代的作用。 然而，在真空和室溫等常規條件下表征得到的材料結構往往與其服役時的狀態有差異。

?

常規的表征手段無法實時監測材料結構在服役過程中的演變， 從而導致難以精確構建材料結構與服役性能之間的聯系，材料科學的發展對相關的表征手段提出了新的要求。

近年來，隨著電鏡內原位技術的不斷成熟和發展，“將多功能納米實驗室建在透射電子顯微鏡里” 的構想逐漸得以實現。該技術在繼承常規透射電子顯微鏡所具有的高空間分辨率和高能量分辨率優點的同時，在電子顯微鏡內部引入力、熱、電和磁等外部場，實現了物質在外部場下微結構相應行為的動態、原位實時觀測。

?

這不但豐富了納米尺度下開展實驗研究的方法，同時拓寬了透射電子顯微鏡的應用領域，為直接從原子尺度探索納米材料的構效關系，揭示材料各種特性的物理本質提供了可靠的實驗手段和研究方法，為納米科學與技術的進一步發展創造了新的契機。

原位透射電鏡一個很重要的應用方向是電催化劑催化機理研究。

?

研究電化學催化劑的微觀結構，監測并揭示電催化劑在服役過程中的結構演變規律，同時在原子尺度提供催化劑的精細結構、化學信息和電子信息，對新型高效催化劑的設計與構 筑、構建結構和性能之間的相關性具有重要意義。?

?

本文針對電催化劑研究中的關鍵科學問題，結合原位電子顯微鏡技術的發展，對近年來基于透射電鏡在催化劑原位表征上的進展做了較詳細的總結，以揭示催化劑表面原子結構與其催化性能之間的相關性，進一步促進新催化劑的探索和深層次物質結構研究。

原位透射電子顯微分析方法是實時監測和記錄位于電鏡內部的樣品對于不同外部激勵信號動態響應過程的方法，是當前材料結構表征科學中最新穎和最具發展空間的研究領域之一。該方法是在外加場(熱場、冷場、電場、磁場、力場等) 的條件下利用透射電鏡觀察材料結構和化學組成等對外場作用的動態反應。目前，較為普遍應用的有兩種技術: 原位樣品桿與環境透射電鏡。

原位樣品桿

原位樣品桿技術主要依托具有特殊構造的樣品桿，由樣品桿引入各種物理和化學實驗所需條件，從而實現電鏡內部對樣品服役過程中結構、組分等信息的實時觀察和記錄。

借助不同的特殊設計，人們成功將“多功能納米實驗室”引入到電鏡內部，不僅在透射電鏡里面實現包括電學、力學、發光、光吸收和熔化等物理實驗，還實現了相變、生長、溶解、氧化、還原和催化等化學實驗。

例如，圖1所示為1個液相原位透射電鏡樣品桿的端部設計。在透射電鏡中，通過上下兩個芯片將液體密封起來，窗口層由厚度約20～50 nm 的氮化硅薄膜組成，基本可以保證電子束無障礙通過，樣品桿的內部有3個微通道與液體芯片相連，兩進一出。通過更換芯片可以實現液體加熱(1000 ℃) 、電化學、合成反應等原位實驗，為高溫氣相催化、顆粒成核生長 機理等研究提供了有力保障。

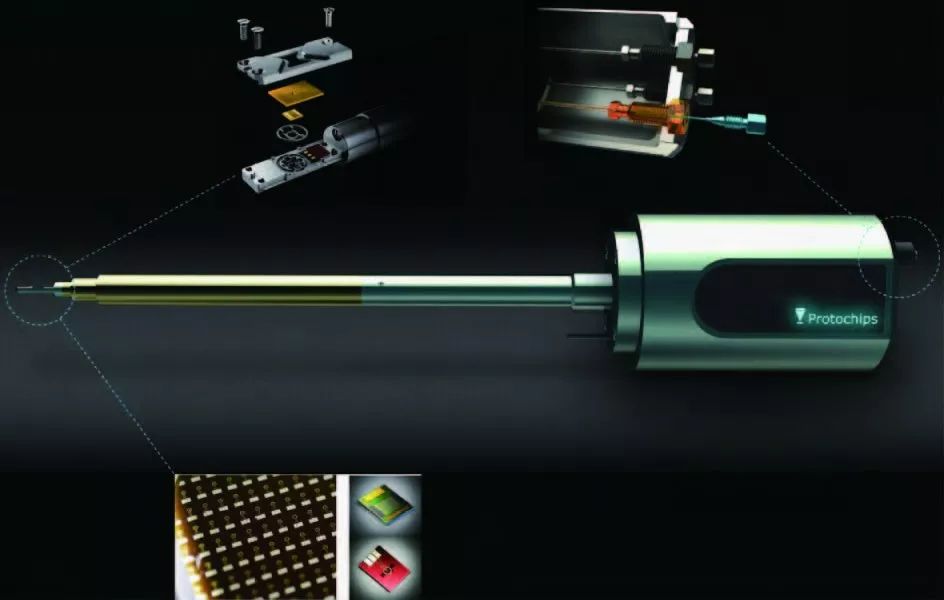

圖1 原位樣品桿

隨著原位樣品桿技術的逐步發展，其在電化學，材料學及生物學等領域得到了廣泛地應用。基于氣相/液相樣品桿，人們可以在此封閉的體系引入壓力為0. 005～0.1 MPa 的氮氣、氧氣、氫氣、甲烷和一氧化碳等氣體氛圍，或者離子液體、有機試劑與一定濃度的酸溶液等，同時也可 以進行高溫加熱，成功實現了直觀監測納米顆粒在電化學過程中形貌、結構和組分的變化；納米顆粒相變、形核、移動、生長、聚結及晶體缺陷形成機理( 如圖2 所示)；生物細胞功能化的分子機制等。

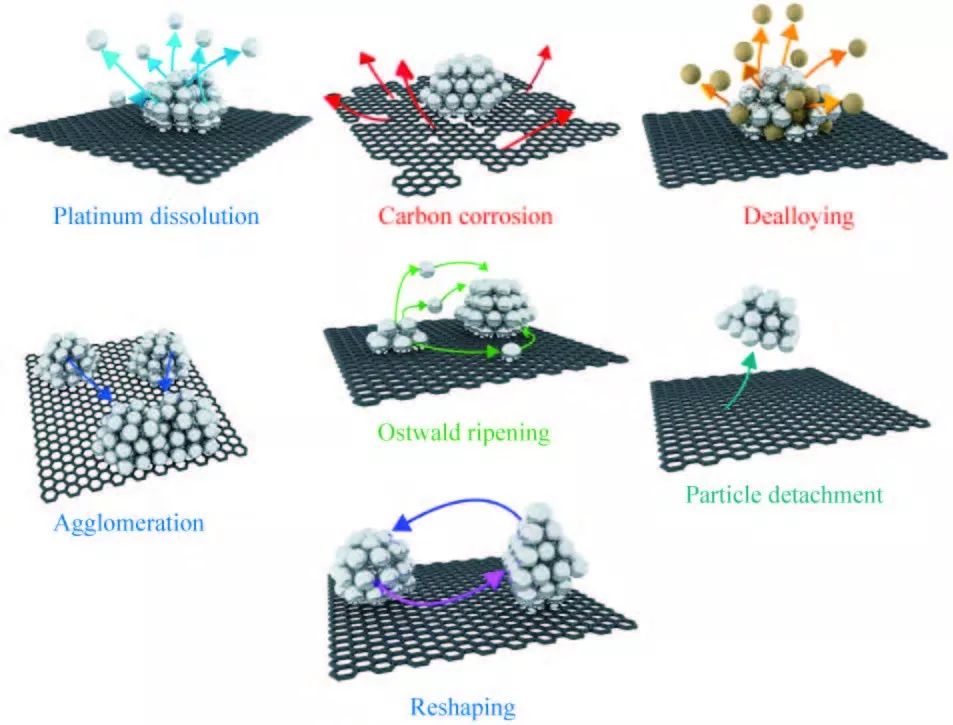

圖2 Pt催化劑失效機理原位分析

原位樣品桿技術的優勢在于成本相對低廉，無需改造電鏡本身結構。

?

缺點是上下兩側氮化硅窗口層有一定厚度，對于入射和出射電子束會有一定影響，成像分辨率因此降低，一般只能達到納米量級；另外，就是風險性比較高，一旦密封材料破裂， 會對電鏡有嚴重的損壞。

環境透射電鏡(environmental transmission electron microscopy，ETEM)

與常規透射電鏡相比，原位透射電鏡的真空系統引入了差分泵和差分光闌，簡稱差分泵電鏡真空系統。

?

如圖3 所示，電鏡樣品室的上、下方加裝一對或更多差分光闌，并在差分光闌之間加入抽氣管路，此設計可以將氣體直接導入電鏡的樣品室 (可達3000Pa左右) 而不會影響鏡筒內其他部分的真空狀態。樣品室中的樣品處于氣體氛圍內，而且直接面對入射電子束，電鏡成像分辨率不會受到太大影響，對樣品的原位加熱也可以在有氣體氛圍的情況下安全進行，對納米材料生長、新能源材料及納米催化方面的研究有極大的助益。

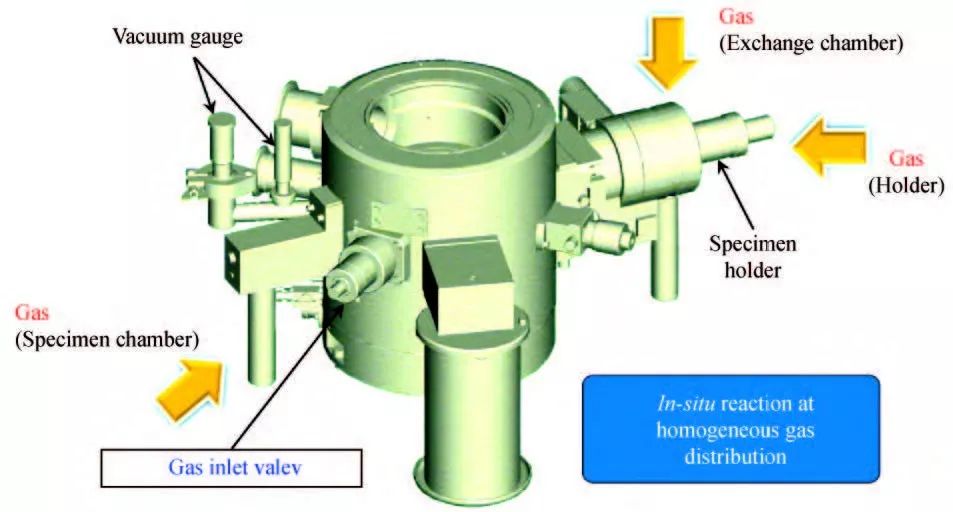

圖3 環境透射電鏡真空系統

環境透射電鏡技術借鑒了氣相樣品桿技術的優勢，在提供特定氣體環境，如氧氣、氮氣、氫氣、氦氣以及水蒸氣等條件下，摒棄了氮化硅窗口層，電子束直接穿過樣品，從而進一步提高了電鏡的成像分辨率。

?

但如果引入熱場，還需要借助于樣品桿的設計。目前，科學家們利用此技術開展了很多有意 義的工作，如張澤團隊通過環境透射電鏡引入氧氣環境，借助樣品桿技術提供加熱條件，原位觀測了硼化鋯(ZrB₂) 納米顆粒的氧化過程，揭開了其氧化機理的面紗( 圖4) 。

（DOI：10.1111/jace.13030）

?

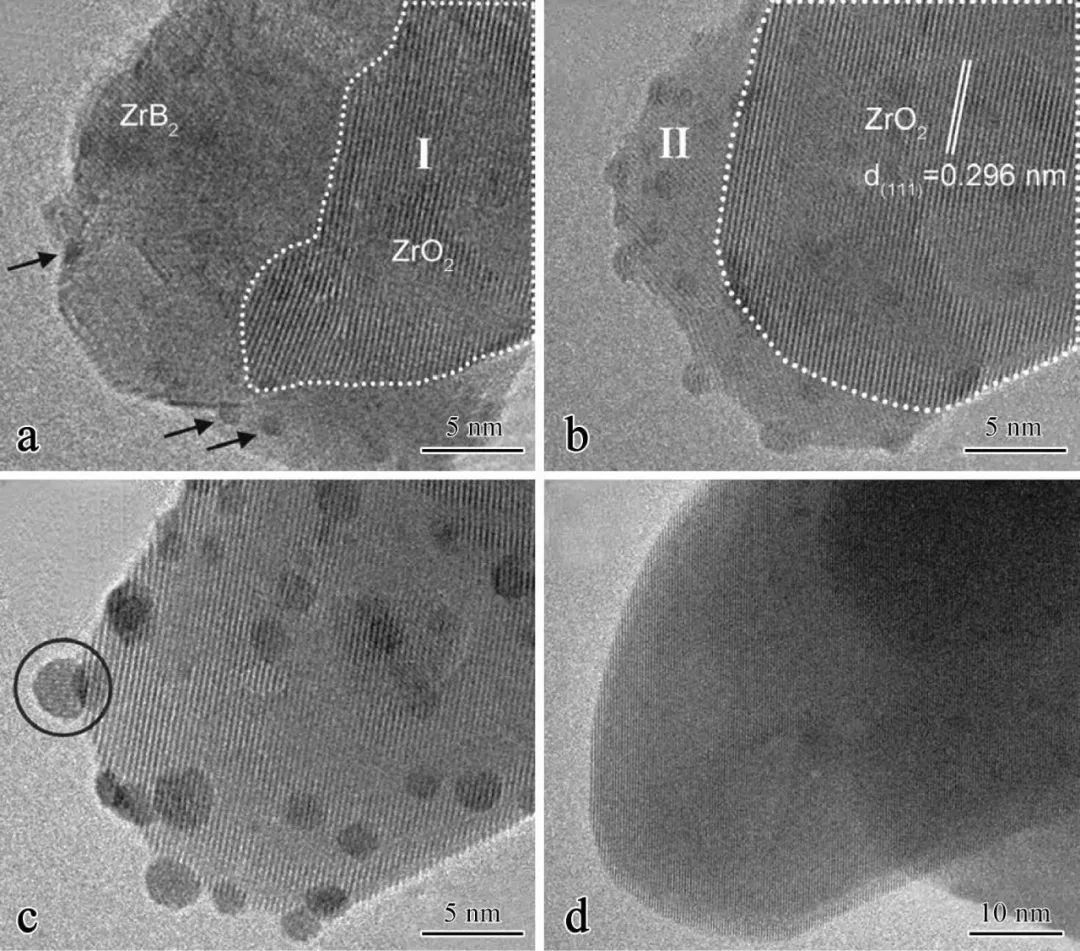

圖4?ZrB₂納米顆粒氧化過程的高分辨透射電鏡圖像

結果表明，在高溫有氧條件下，氧化鋯納米顆粒逐漸在硼化鋯表面形核生長，并伴有氧化硼( B2O3) 的產生，最終導致硼化鋯分解為氧化鋯與氧化硼。同時，該團隊在Pt顆粒聚結機理研究方面也有所進展，分散在無定形碳表面Pt納米顆粒在電子束誘導下，顆粒之間的范德華力得到增強，且顆粒與碳基底之間的作用力被減弱， 從而導致了具有定向排列的 Pt 顆粒聚結長大。

（DOI：10.1007/s12274-013-0396-5）

環境透射電鏡技術主要優勢在于在鏡筒中直接引入氣體環境，提高了電鏡的成像分辨率，并且在實驗條件下可以實現原子級分辨率，有望實現在原子尺度上研究基本物理和化學過程的本質。

?

然而其劣勢也很明顯，只能局限于提供氣體環境，暫時還不能提供液相環境；而氣體的種類也受到很大限制，且其制造成本較高，嚴重限制了其應用前景。

電化學能量轉換是非常有效地提供持續清潔 能源的主要方式之一。然而，目前催化劑催化機理的研究，如對催化劑服役過程中表面結構、組分的實時變化等了解嚴重滯后，從而限制了高活性、高穩定性催化劑的設計與構筑。

?

目前，傳統的表征手段只能表征催化劑反應前與反應后靜止?fàn)顟B(tài)下的結構信息，無法實時觀測催化劑在服役過程中表面結構、組分的變化，容易造成很多細節上的缺失，難以實現對催化劑催化機理的深入研究。

?

原位透射電鏡技術的發展為此研究開辟了新的思路，提供了技術保障。原位透射電鏡不僅可以展現材料的形貌和組分，還可以非常直觀地在原子尺度上實時觀測催化劑在服役過程中表面結構，組分及電子信息，為揭示其催化機理提供了有利條件。

?

“相同位置-電子顯微學”方法( identicallocation transmission electron microscopy， IL-TEM) 用于電化學測試條件下電催化劑的結構演變研究

?

如圖5所示，該方法通過將電催化劑分散在坐標微柵表面，在透射電鏡下準確記錄反應前特 定位置上催化劑納米顆粒的結構和組分等信息；

?

隨后將負載樣品的微柵固定在電解槽的工作電極表面，保證兩者接觸良好的前提下，將該工作電極置于反應環境中，測試其電催化性能；

?

待測試結束，將坐標微柵從反應體系中取出，清洗干凈，烘烤，然后放入透射電鏡，根據之前記錄的坐標位置追蹤反應 前的特定位置，觀測其結構和組分等信息。

?

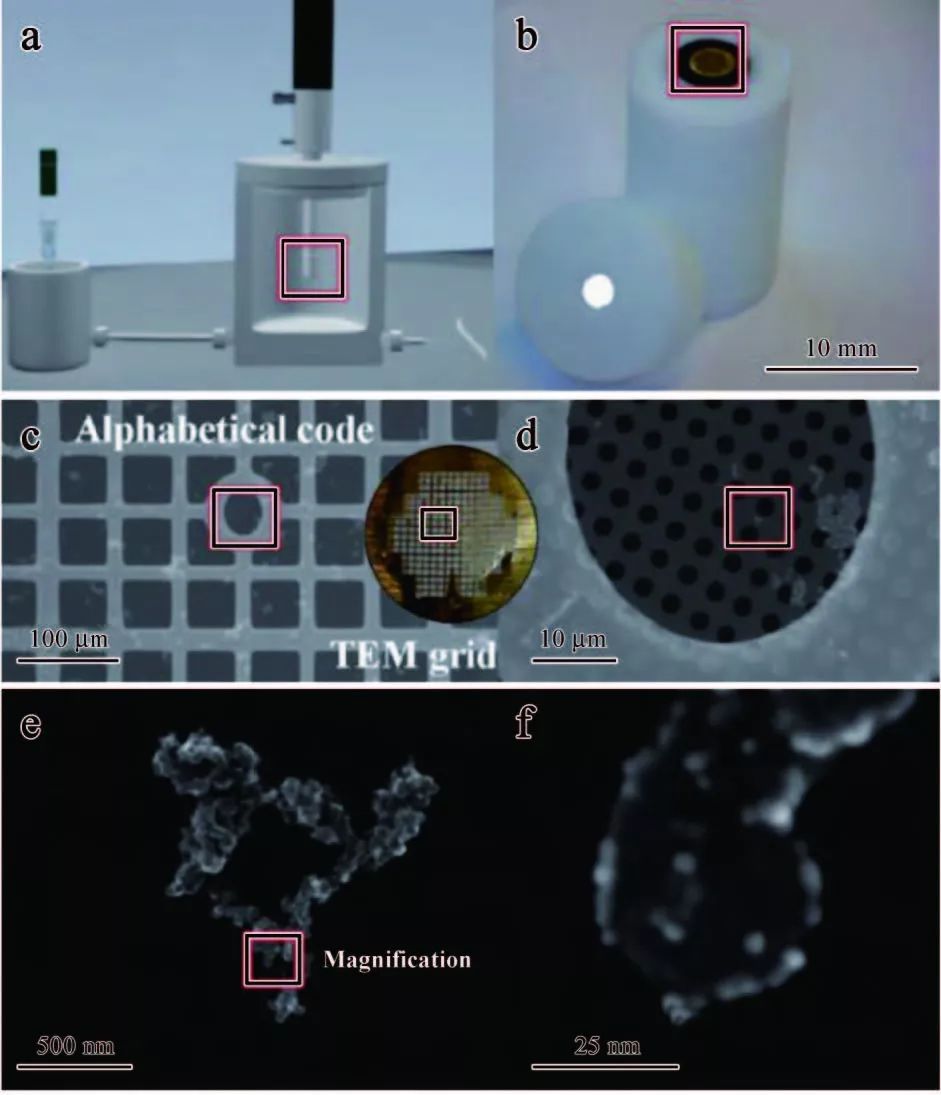

圖5a. 電化學三電極測試體系; b. 固定坐標微珊的工作電極( c 中插圖為坐標微珊) ; c-f．利用坐標微柵在透射電鏡下通過依次放大追蹤相同位置催化劑的微結構信息

（DOI：10.1016/j.jpowsour.2008.08.003、10.1016/j.jechem.2017.10.016）

重復上述步驟，對比和統計分析樣品相同位置在各個反應時間階段結構和組分等信息的變化，從而展現催化劑在服役過程中的結構演變規律，同時，結合性能 測試數據精確闡述催化劑的結構與性能之間的相關性。

?

Karl 課題組最早用此方法詳細研究了商業Pt /C催化劑的失效機制。

圖6 商業Pt /C催化劑相同位置的TEM 照片及顆粒分布圖

?

圖6(a，b) 顯示Pt 催化劑均勻分散在碳基底上；

相比于初始狀態中相同位置處的Pt 納米顆粒，經過2h電化學處理后，分散在碳基底上的Pt 納米顆粒數量減少到了原來的71%( 圖6 c，d) ;?

再經過2h的穩定性測試，納米顆粒的數量減少到原來的50%( 圖6 e，f ) 。

?

在此過程中，碳基底及Pt 納米顆粒的粒徑分布基本沒有發生變化。IL-TEM結果直觀地原位展現了Pt /C催化劑服役過程中的結構演變規律，結合其它表征手段，作者認為負載的Pt納米顆粒由碳基底上脫落、溶解在電解液中是導致催化劑活性降低的原因。

?

電化學處理過程中，催化劑顆粒的遷移與團聚也是催化劑活性降低的一種常見的失效機制。德國馬普所Mayrhofer組和西班牙Arenz組等通過IL-TEM技術詳細考察了Pt/C納米催化劑的微結構演變，發現催化劑納米顆粒的遷移以及碳載體的腐蝕是造成催化劑納米顆粒團聚的原因，進而揭示了此類催化劑在服役過程中催化活性降低的機理。

（DOI：10.1021/cs300024h、10.1149/2.035206jes）

?

“原位-電子顯微學”方法( In-situ transmission electron microscopy，IS-TEM) 用于電化學測試條件下電催化劑的結構演變研究

?

“相同位置－ 電子顯微學”方法的發展對電催 化劑催化機理的研究起到了巨大的推動作用。然而，該方法仍然屬于對反應前后樣品進行有規律取樣表征，不夠直觀準確且存在滯后效應。因此，需要開展在電化學測試條件下電催化劑的原位結構演變研究。

?

圖7 a,b. TEM 原位樣品桿示意圖; c,d. 電化學循環伏安曲線

目前，此研究只能基于原位樣品桿技術 ( 如圖7所示) ，實時觀察服役環境下電催化劑的微 結構及結構演變，為揭示電催化反應黑匣子提供重 要參考依據。

（DOI：10.1021/nl404577c）

?

Soleymani 等以Pt-Fe 納米催化劑為例，利用原位樣品桿技術，引入氧氣飽和的0.1mol·L^-1的高氯酸電解液，原位觀測催化劑服役過程中顆粒表面結構變化及對電化學激勵信號的動態響應。（DOI：10.1021/jp506857b）

?

結果顯示，在持續的電學信號激勵下，不同催化劑納米顆粒的粗化過程包括形核、生長，在時間與空間上都展現了不同的規律，生長速率與顆粒所在位置及電位有關。

?

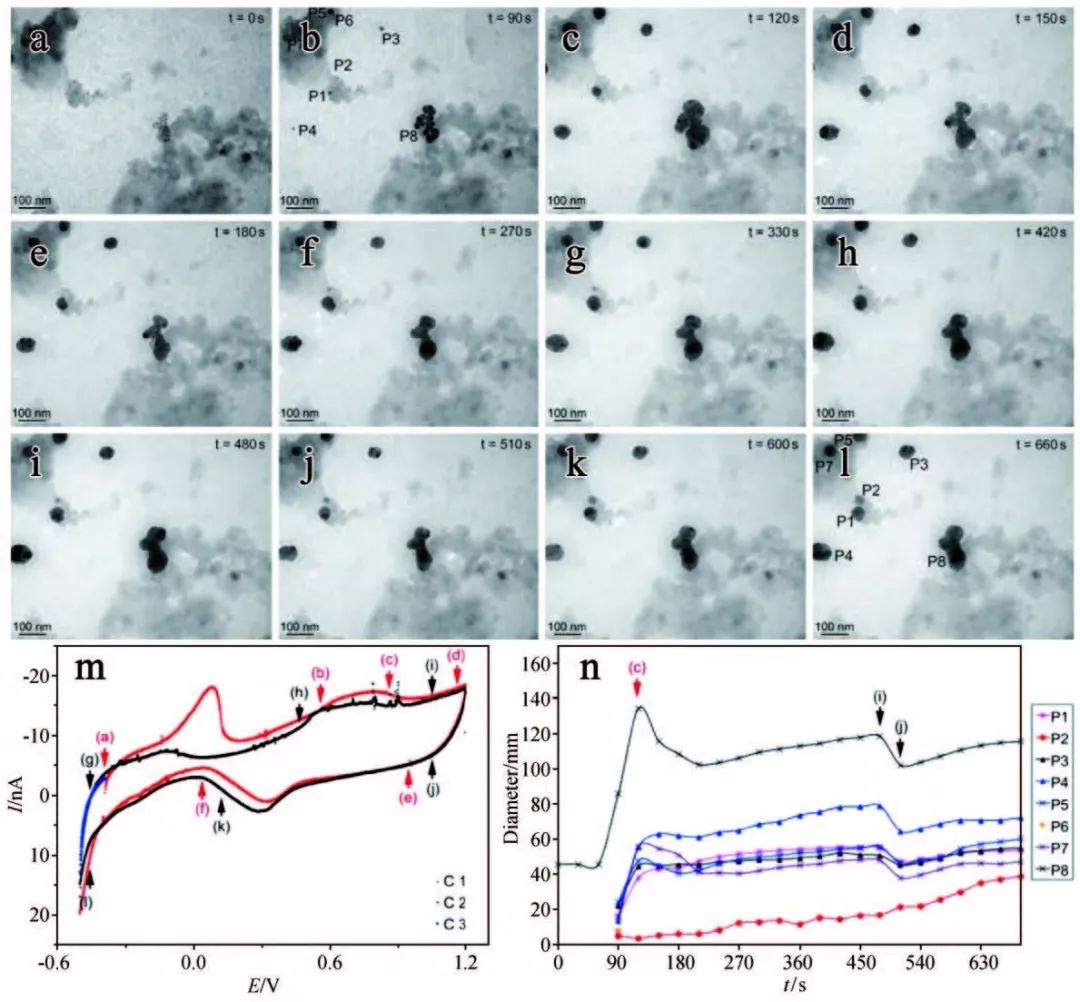

圖8 Pt-Fe納米催化劑對電化學信號的動態響應。a -l. 電化學處理過程中采集的納米催化劑TEM像; m.電化學循環伏安曲線； n. 電化學處理過程中顆粒尺寸分布圖。

如圖8 所示，0. 55～0. 85 V正掃電位區 間，顆粒的生長速率比較大。相鄰納米顆粒的粗化導致其形貌不規則。在1.2 V 電位附近，顆粒開始溶解，然后在反掃極化曲線時，又展現了快速生長趨勢。顆粒的形核-生長-溶解-生長過程隨著 CV 曲線不斷重復。

?

然而，圖中P2顆粒與其他顆粒的生長規律不同，在電化學曲線任何階段，P2顆粒持續生長。文中提出主要是由于通過不同位置催化顆粒的電流密度不同造成的，從而導致其生長速率不同。

?

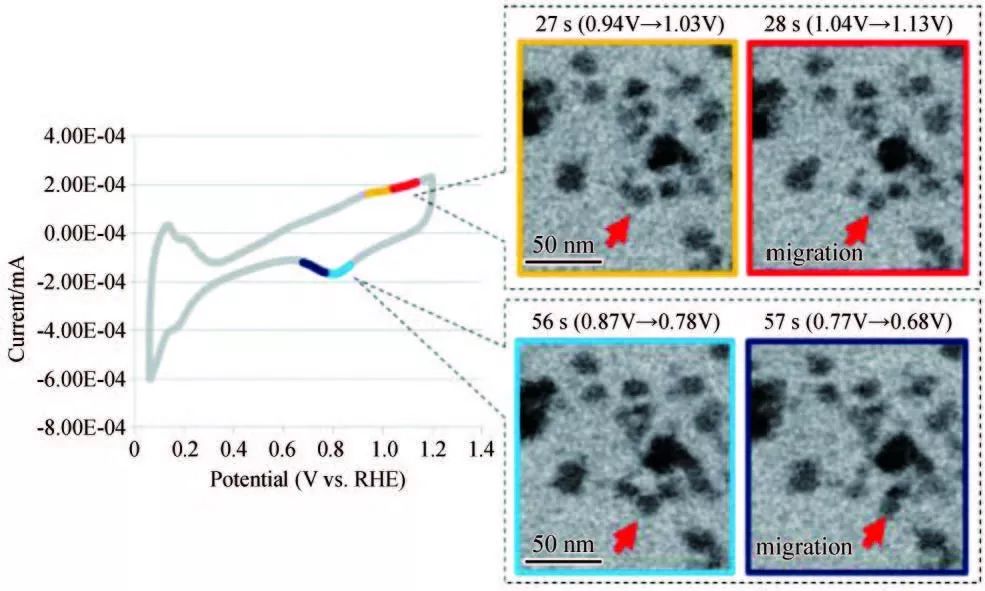

Hisao等采用原位樣品桿技術實時觀測了Pt催化劑在服役過程中顆粒狀態的變化，詳細考察了顆粒遷移、團聚與電極電位之間的相關性( 圖9所示) 。

（DOI：10.2307/26169120）

圖9 Pt催化劑狀態與電極電位的相關性

?

同時，通過對樣品桿的改進，使得氮化硅窗口層減薄至20 nm，液體層厚度降低到原來的三分之一( 500 nm) ，電流增加到了15 μA，從而將實驗的成功率提高到了95%，進而可以穩定地表征催化劑的演變規律。

?

“原位-電子顯微學”方法在電催化劑原位研究中的應用主要依賴于原位樣品桿技術的發展，但由于目前技術所限制，其引入的電解液環境與催化劑實際應用環境還有一定的差距，不能真實反映催化劑服役過程中其結構和組分等信息的演變；此外，樣品桿窗口層的厚度還有待于進一步的減薄，減小其對電子束的影響，從而可以進一步提高透射電鏡的成像分辨率。

真實反應條件下電催化劑催化機理及失效機制研究是當前研究的一個難題，原位透射電鏡及原位樣品桿技術為該難題的解決開辟了新的思路和方向。該技術可以精確并直觀地給出電催化劑服役過程中表面結構的演變規律，更直接地將材料的微結構變化與外部信號關聯起來，真正構建了納米電催化劑結構與催化性能 之間的相關性。將微納反應室搭建在透射電鏡中， 獲取真實反應環境下電催化劑活性位的結構特征， 這對于拓展納米材料在微觀尺度及原子尺度的實驗手段，深刻理解各種動態反應的本質，設計并制備新型高效電催化劑具有重要意義。

（內容來源：張星, 曹安民, 萬立駿. 納米電催化劑的原位透射電鏡表征. 電子顯微學報）

?
