成果速遞

高強輕質(zhì)的鎂合金作為一種經(jīng)典的結(jié)構(gòu)材料在汽車、火車、飛機等交通工具的制造中廣泛應(yīng)用。

?

然而，鎂金屬及鎂合金的大規(guī)模應(yīng)用受制于其低塑性。這是由于鎂的〈c+a〉位錯滑移不能承載大的塑性變形。通常采取摻入其它元素的方法提高鎂合金的塑性，但這種方法成本太高，難以在實際應(yīng)用中推廣。

?

近日，西安交通大學(xué)的單智偉教授、澳大利亞蒙納士大學(xué)和重慶大學(xué)的聶建峰教授、美國內(nèi)華達大學(xué)雷諾分校的李斌教授（共同通訊作者）等發(fā)現(xiàn)，對于晶粒尺寸極小的純鎂，其延展性遠高于此前人們預(yù)想的水平。

?

該工作用原位TEM觀察純鎂在塑性變形中的位錯滑移機制，發(fā)現(xiàn)鎂的〈c+a〉錐面滑移系能承載大的塑性變形。當(dāng)鎂晶粒小至亞微米級別時，鎂表現(xiàn)出遠高于其塊體材料的高塑性。

?

對此，作者提出，小的晶粒尺寸通常導(dǎo)致大的應(yīng)力，這促使鎂晶體中更多的〈c+a〉滑移系開動，由此產(chǎn)生的塑性變形使鎂金屬兼具高的強度和塑性。

?

此外，小晶粒能抑制孿晶變形，而這正是大晶粒材料常見的斷裂機制。該機制有望提高鎂及其他金屬、合金的延展性。

?

該工作以“Large plasticity in magnesium mediated by pyramidal dislocations”為標(biāo)題于2019年7月5日發(fā)表在國際頂刊Science上。

圖文解讀

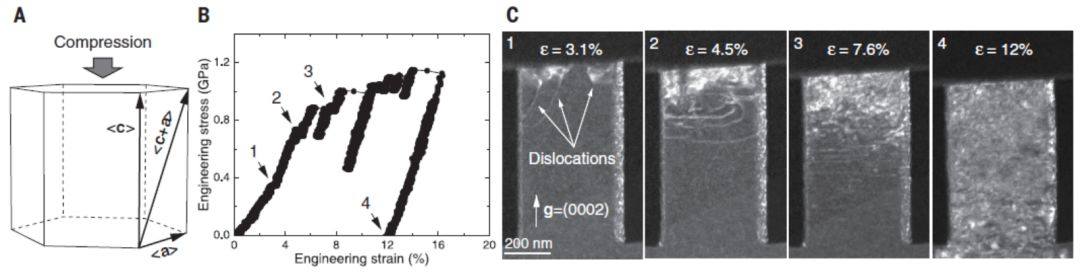

圖一、原位TEM觀察柱狀鎂單晶在壓縮應(yīng)力下沿<a+c>晶向滑移

?

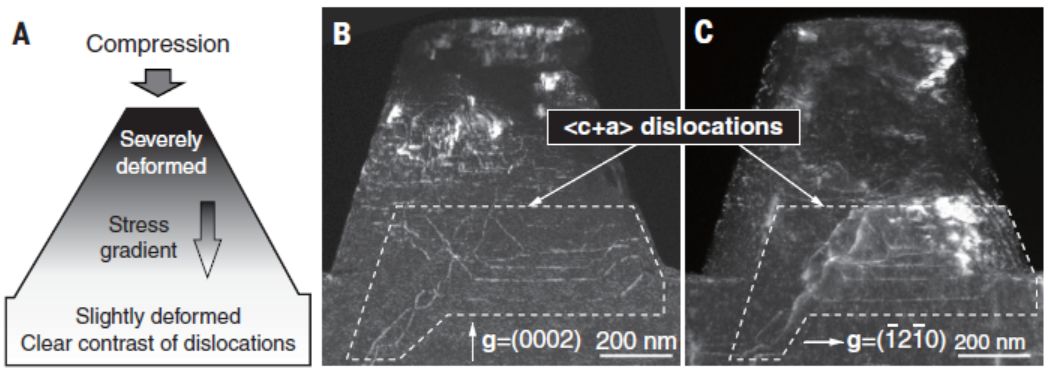

圖二、橫截面為梯形的鎂金屬樣品在<c+a>位錯滑移下的衍射襯度像

?

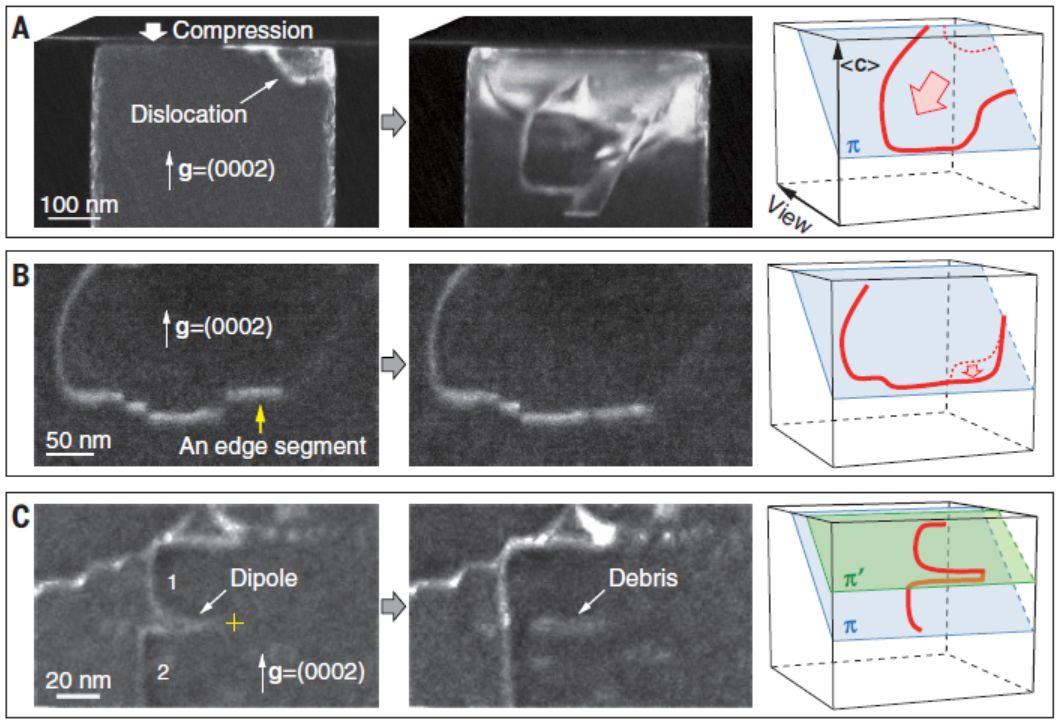

圖三、原位TEM觀測不同樣品中的<c+a>位錯滑移

?

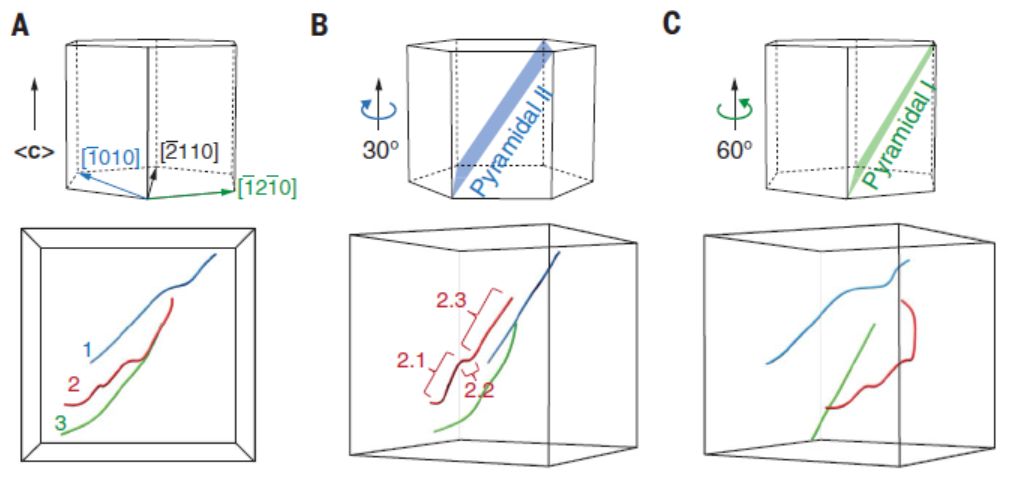

圖四、用三維重構(gòu)模型解釋兩種類型的<a+c>錐面滑移機制，從中可見不同塑性變形模式下的滑移面及交叉滑移方式。

?

文獻信息

?

Large plasticity in magnesium mediated by pyramidal dislocations（Science，2019，DOI：10.1126/science.aaw2843）

?

原文鏈接：

https://science.sciencemag.org/content/365/6448/73
