使用的CIF的參考文獻：J.AM.Chem.Soc.2006,125,1304.

1. 獲取cif文件，用Diamond打開cif。

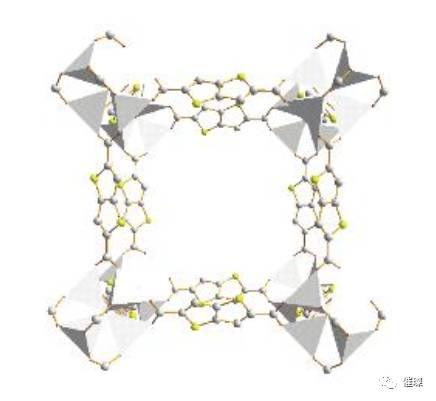

2. 整理結構，增減原子知道做出一個完整的框架，我只做了文獻Fig.1中的一個框架，做兩個只是花點時間重復操作而已。圖形如下：

?

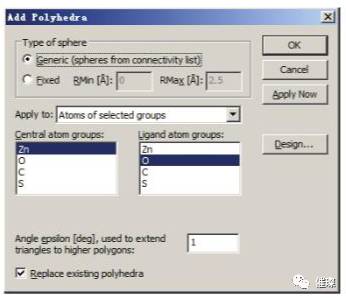

3. 做出Zn原子的多面體：點擊dimond最上方的按鈕“Build-Polyhedra-Add Polyhedra”

?

出現如上面板，將Central atom groups 指定為Zn, Ligand atom groups 指定為O, 然后確定，就得到Zn的多面體圖。

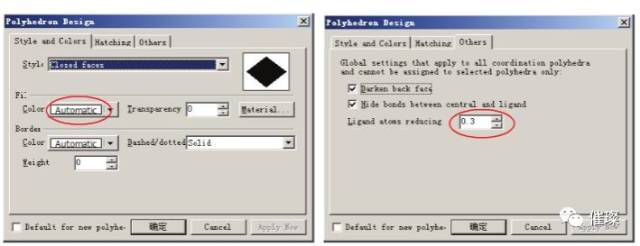

默認的多面體是白色的，可以自行調整顏色。用鼠標選中所有原子，右擊鼠標點“Edit-Polyhedron Designs…” 在Fill Color處改顏色；在other里修改Ligand原子半徑，改為1.

?

改完如下圖所示：

?

4. 下面作出啞原子：選中任意兩個處于對角線的對稱原子，或者全部原子（選全部原子要求結構框架是完整的，不然啞原子不落在空穴的中心）,之后點擊”Structure-Insert Atom…..”, 確定后在空穴的中心出現一個啞原子。

?

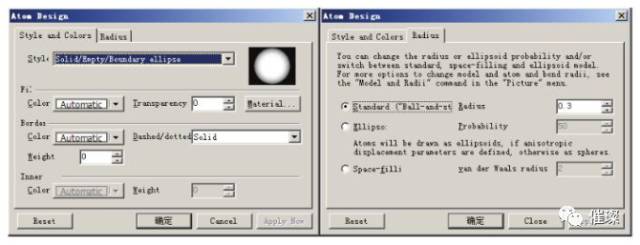

5. 編輯啞原子：選中啞原子，右擊鼠標“Edit-Atom Designs…”，先改顏色，再改半徑。

?

?

將半徑改為9（或者自己喜歡的其他大小），點“Apply now”， 會出現警告提示，不管他，點確定。然后點“Close”就好了！

?

?

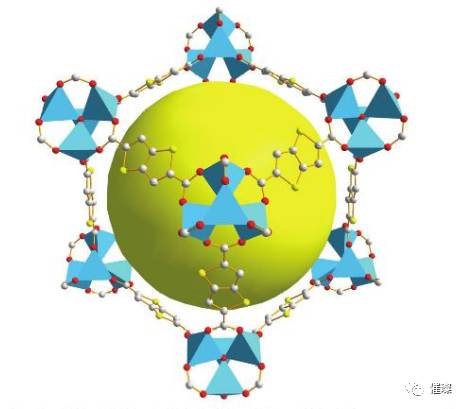

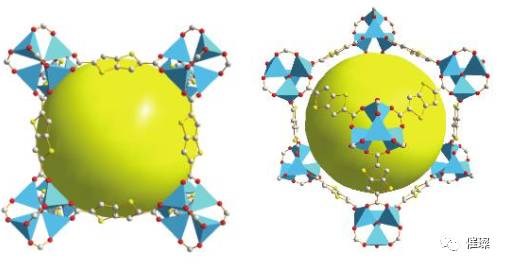

然后調整角度，直到你自己滿意為止。

?

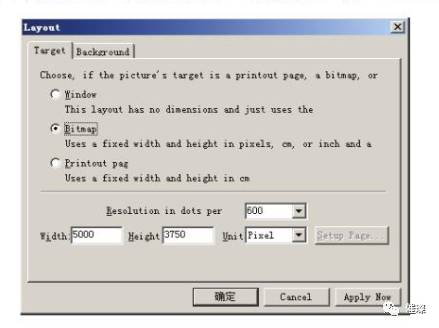

6. 保存圖片：目前分辨率是很低的，首先調整一下分辨率：點“Picture-Layout….”

?

?

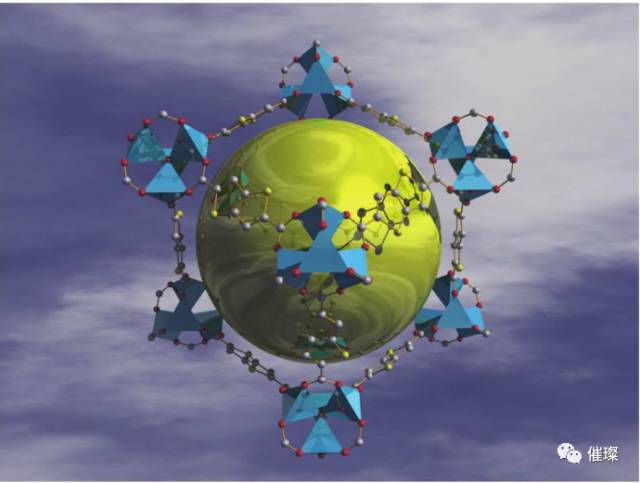

選用Bitmap，設定Resolution為600，這樣就可以提高分辨率了。再Backgroud里可以改背景，然后Save as-Save Graphic as-選TIFF格式，就可以得到一張圖片。

?
