在科研繪圖中可能常常會需要用到結構比較復雜的球體，其實用PS就可以輕松搞定啦。今天就給大家介紹一下如何用PS繪制如下圖的納米顆粒小球。
?
1

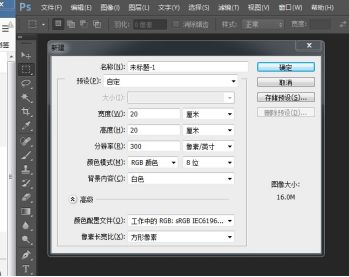

新建20cm x 20cm的空白畫布
2

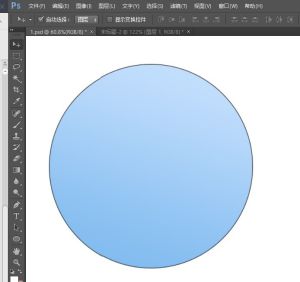

使用橢圓工具在畫布上畫一個圓

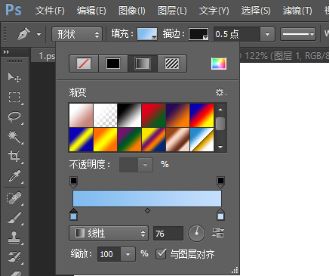

將圓的參數設置如下
3

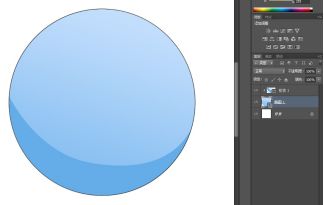

用鋼筆工具勾畫出圓的暗部
?
剪切到藍色的圓里
?
（按住Alt 點擊一下兩個圖層中間的部分）
4
打開窗口—屬性
?
選中形狀1，將羽化值調整為10像素
5

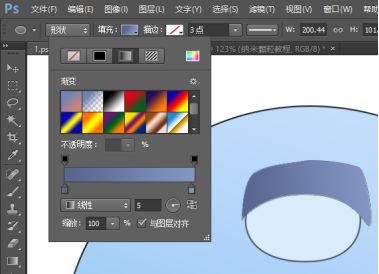

在藍色球上方用鋼筆工具繪制一個橢圓
?
顏色選取淺藍色的填充色
?
描邊色為深藍色
6
鋼筆繪制橢圓形的暗部
7

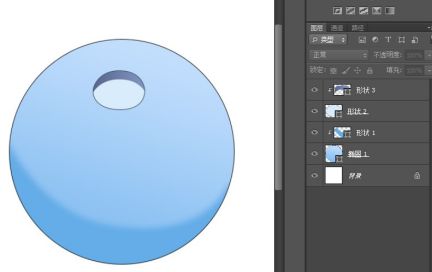

同上將漸變色剪切到橢圓形里
?
（按住Alt 點擊一下形狀3和形狀2中間的部分）
?
這樣球上的一個小孔就做好了
用上述方法把藍球上其他小孔都做出來
8

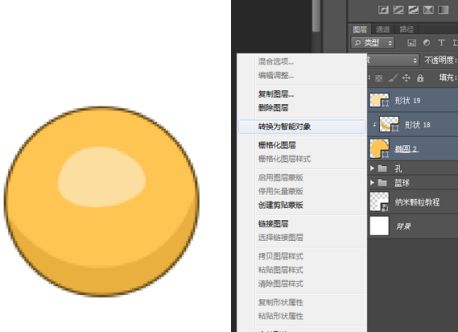

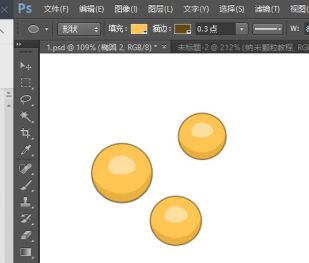

同上述方法繪制黃色小球
?
將黃色小球圖層全部選中
?
在圖層那里右擊“轉化為智能對象”
?
方便后續的操作

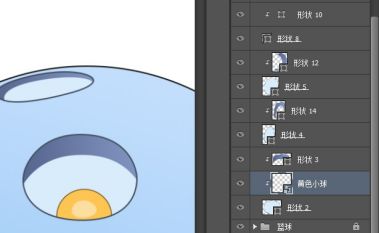

9 將黃色小球圖層移到小孔圖層上 ? 這樣黃色小球就裝進孔里去了 ? 黃色小球可以大小不一 ? 代表小球遠近不一

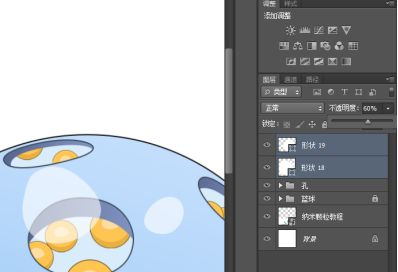

10 用鋼筆工具繪制兩個白色圖層 ? 降低透明度至60% ? 作為整個球的高光部分 11

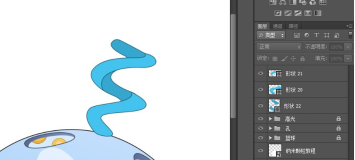

用鋼筆工具繪制球上的螺旋線
?
可以畫三個形狀組合成一根螺旋線

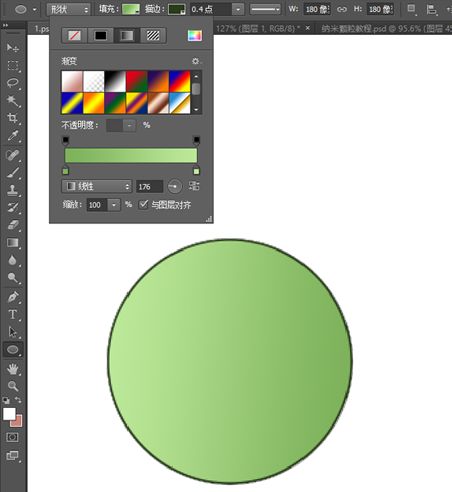

12 給螺旋線按上述方法畫出暗部和亮部 ? 這樣一根螺旋線就繪制好了 ? 同理，繪制出其他螺旋線 ? 13 橢圓工具繪制一個綠色小球 14
用鋼筆工具繪制綠色球的高光和暗部
15

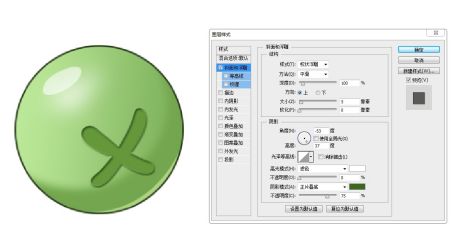

用鋼筆工具勾出正號，雙擊正號的圖層
?
彈出圖層樣式的對話框，相關參數設置如下
?
這樣小球就繪制完成了
?
同理繪制出紫色小球
16 將上述兩種顏色的小球均勻的分布在螺旋線上 這樣一個完整的納米顆粒小球就畫完了！
