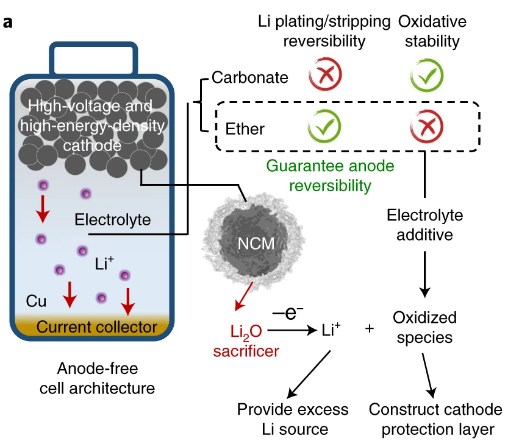

采用原位光譜證明了Li₂O在預(yù)充電過(guò)程中的不可逆分解，并且可以將Li離子沉積在裸銅負(fù)極上，以抵消Li在循環(huán)過(guò)程中的潛在損失。此外，還同時(shí)引入了氟丙醚添加劑來(lái)中和親核O^2? (在Li₂O氧化過(guò)程中釋放）并阻止氣態(tài)O₂的進(jìn)一步演化，這導(dǎo)致在正極/電解質(zhì)界面處形成LiF基層，從而鈍化正極表面并抑制醚類(lèi)溶劑的有害氧化分解，有效地?cái)U(kuò)展了醚類(lèi)電解質(zhì)的氧化穩(wěn)定性窗口。

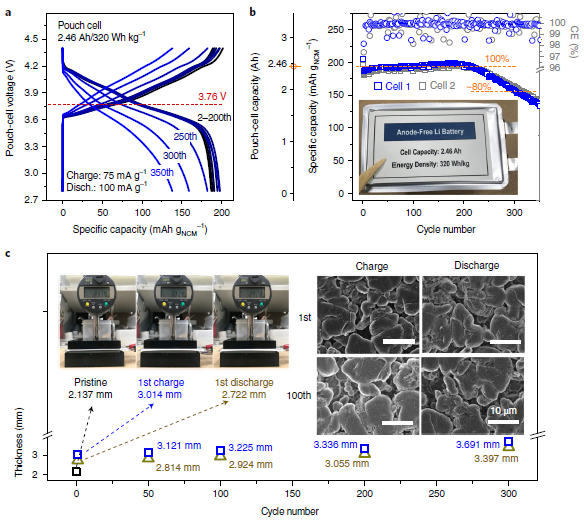

得益于Li₂O犧牲劑與氟化添加劑的協(xié)同作用，實(shí)現(xiàn)了長(zhǎng)壽命2.46?Ah初始無(wú)負(fù)極軟包電池，其重量能量密度為320 Wh kg^–1，體積能量密度為850 Wh L^-1，并在循環(huán)300次后仍保持80%的容量。
