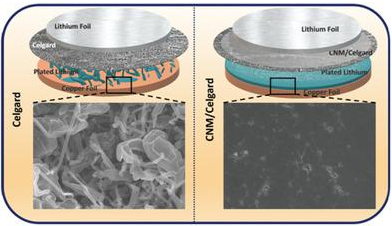

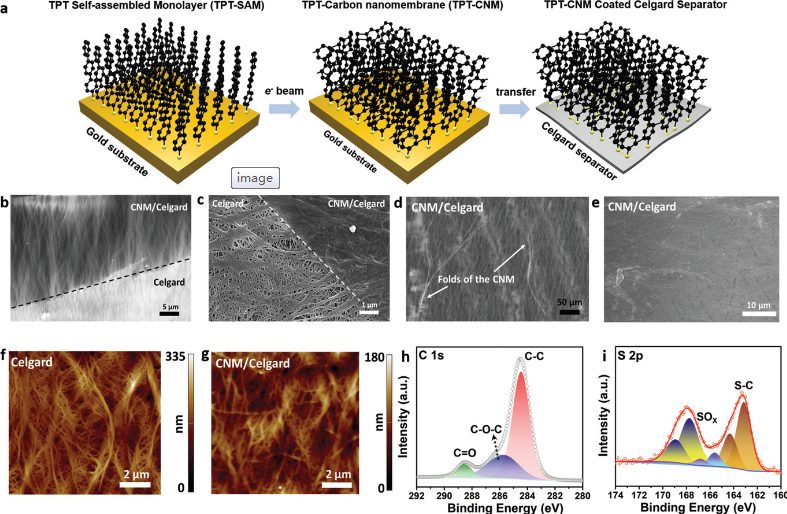

報(bào)道了一種具有亞納米多孔離子傳導(dǎo)通道（平均孔徑≈0.7 nm，孔密度為 1014 cm^-2）厚度為 1.2 nm的二維碳納米膜 (CNM)，以調(diào)節(jié)鋰離子在電極-電解質(zhì)界面處的傳輸，并抑制枝晶形成。CNM是由1,1′：4′，1〃-三聯(lián)苯基-4-硫醇（TPT）分子通過電子輻照交聯(lián)自組裝單分子膜（SAM）得到的，與傳統(tǒng)的導(dǎo)電碳完全不同。據(jù)作者所知，這是首次采用這種亞納米多孔膜應(yīng)用于LMB。

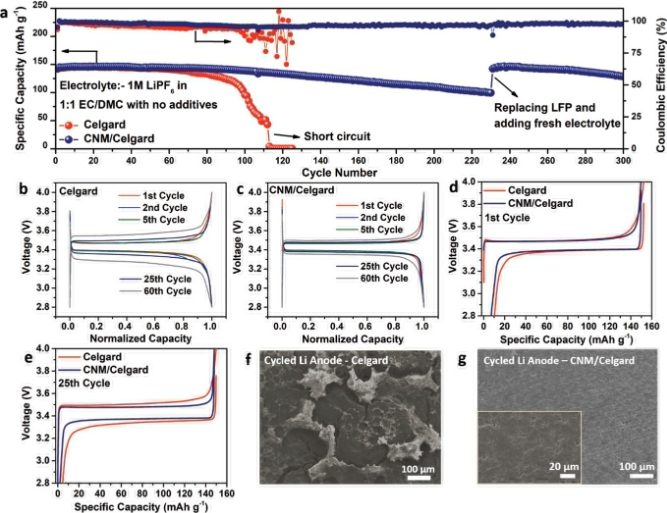

對(duì)稱電池分析表明，在沒有形成鋰枝晶的情況下，具有CNM夾層的電池的循環(huán)時(shí)間比對(duì)照實(shí)驗(yàn)長(zhǎng)2倍以上。采用LiFePO₄正極的LMB在超過300次循環(huán)內(nèi)表現(xiàn)出穩(wěn)定、平坦的低極化電壓分布，表明受調(diào)節(jié)的傳質(zhì)效果。
