日韩美女,好男人在线视频,青草伊人久久综在合线亚洲观看

由于高體積容量和低氧化還原電位，鋅（Zn）金屬被認為是水系鋅離子電池（AZIB）一種非常有前景的負極。然而，嚴重的枝晶生長破壞了電極/電解質界面的穩定性，并加速了副反應的產生，最終降低了電化學性能。

北京理工大學陳人杰、謝嫚等人通過Langmuir-Blodgett方法一步合成氮（N）摻雜的氧化石墨烯（NGO）人工界面膜，以在鋅箔上實現平行且超薄的界面改性層（≈120 nm）。

由于平行的石墨烯層和N摻雜基團的有益親鋅特性，實現了(002)平面中Zn晶體的定向沉積。同時，原位微分電化學質譜和原位拉曼測試證實，界面處金Zn的定向沉積形貌有效抑制了析氫反應和鈍化。

因此，將這種新負極與LiMn₂O₄正極配對的軟包電池在合理的放電深度（36%）下保持了出色的能量密度（178次循環后為164 Wh kg^-1）。這項工作提供了一種簡便易行的合成方法和深入的機理分析，以加速高比能AZIBs的應用。

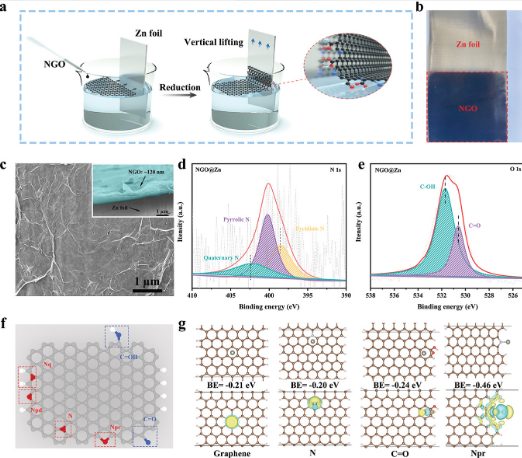

圖1 制備及表征

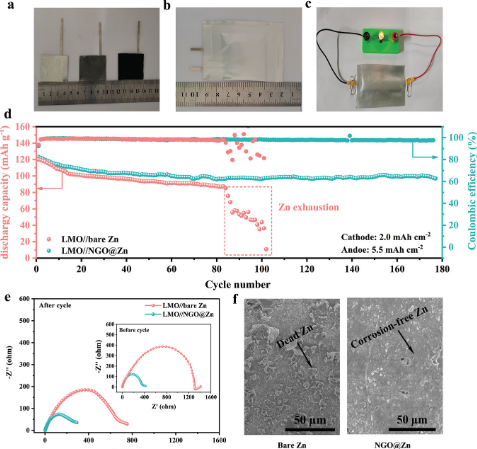

圖2 LMO||NGO@Zn軟包電池性能

Ultrathin Surface Coating of Nitrogen-Doped Graphene Enables Stable Zinc Anodes for Aqueous Zinc-Ion Batteries. Advanced Materials 2021. DOI: 10.1002/adma.202101649

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/03/7a5a123bf9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

陳人杰/謝嫚AM：氮摻雜石墨烯超薄表面涂層實現穩定鋅負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

陳人杰/謝嫚AM：氮摻雜石墨烯超薄表面涂層實現穩定鋅負極

相關推薦
