男女扒开双腿猛进入爽爽免费,亚洲欧美中文日韩,新婚人妻被老板玩弄的后果

孫學良/Tsun-Kong/莫一飛AEM：由雙鹵素固體電解質(zhì)實現(xiàn)的先進高壓全固態(tài)鋰離子電池

具有高負極（氧化）穩(wěn)定性的固態(tài)電解質(zhì)（SE）對于實現(xiàn)在高電壓下運行的全固態(tài)鋰離子電池（ASSLIB）至關(guān)重要。到目前為止，基于鹵化物的SEs因其與正極的兼容性和高離子電導率而成為最有前途的候選者之一。然而，開發(fā)的氯化物和溴化物SE仍然表現(xiàn)出有限的電化學穩(wěn)定性，不足以用于超高壓操作。

基于此，加拿大西安大略大學孫學良、Tsun-Kong Sham教授與美國馬里蘭大學莫一飛教授等人合作設(shè)計了雙鹵素鋰離子導體Li₃InCl_4.8F_1.2，F(xiàn)被證明可以選擇性地占據(jù)固體超離子導體 (Li₃InCl₆) 中的特定晶格位點，以形成新的雙鹵素固體電解質(zhì) (DHSE)。隨著F的摻入，Li₃InCl_4.8F_1.2固體電解質(zhì)變得致密并保持超過10^-4 S cm^-1的室溫離子電導率。此外，Li₃InCl_4.8F_1.2固體電解質(zhì)表現(xiàn)出超過6 V（相對于 Li/Li⁺）的實用正極極限，這可以實現(xiàn)具有良好循環(huán)的高壓 ASSLIB。

圖1. 使用Li₃InCl_4.8F_1.2和Li₃InCl₆正極SE的全電池的電化學性能

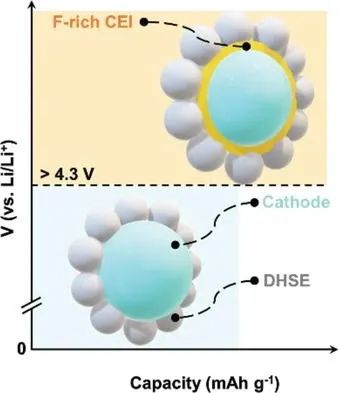

結(jié)合光譜、計算和電化學表征，確定原位生成了富含F(xiàn)的鈍化正極-電解質(zhì)界面 (CEI)，從而擴大了Li₃InCl_4.8F_1.2固體電解質(zhì)的電化學窗口并防止在正極發(fā)生有害的界面反應。這項工作為具有高氧化穩(wěn)定性的快速鋰離子導體提供了一種新的設(shè)計策略，并在高壓 ASSLIBs中顯示出巨大的應用潛力。

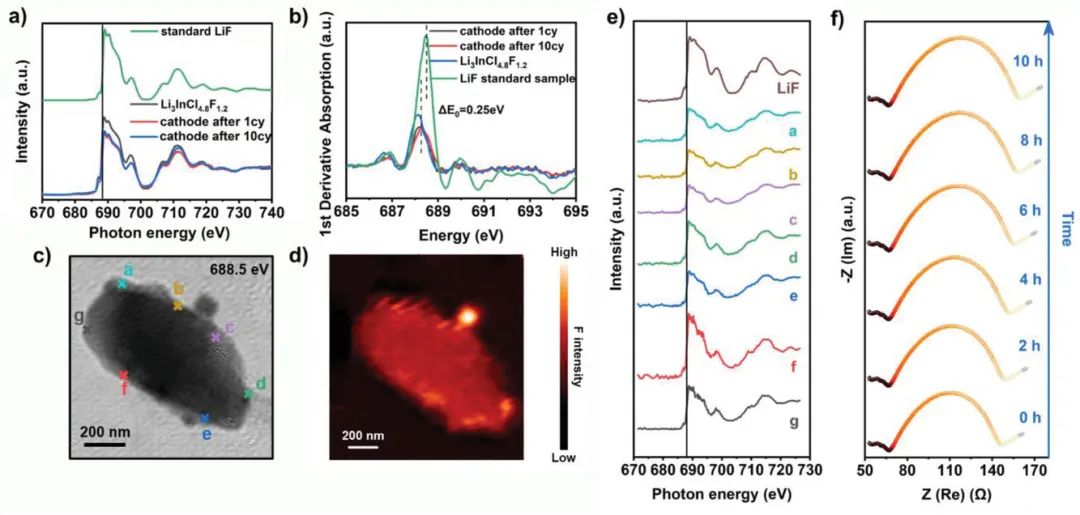

圖2. 正極復合材料在循環(huán)后的同步加速器光譜分析

Advanced High-Voltage All-Solid-State Li-Ion Batteries Enabled by a Dual-Halogen Solid Electrolyte. Advanced Energy Materials. 2021. DOI: 10.1002/aenm.202100836

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/03/69de252d2a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

孫學良/Tsun-Kong/莫一飛AEM：由雙鹵素固體電解質(zhì)實現(xiàn)的先進高壓全固態(tài)鋰離子電池

相關(guān)推薦
