孙悟空上观音菩萨免费观看,PORNHUB下载,情满四合院片尾曲演唱者是谁

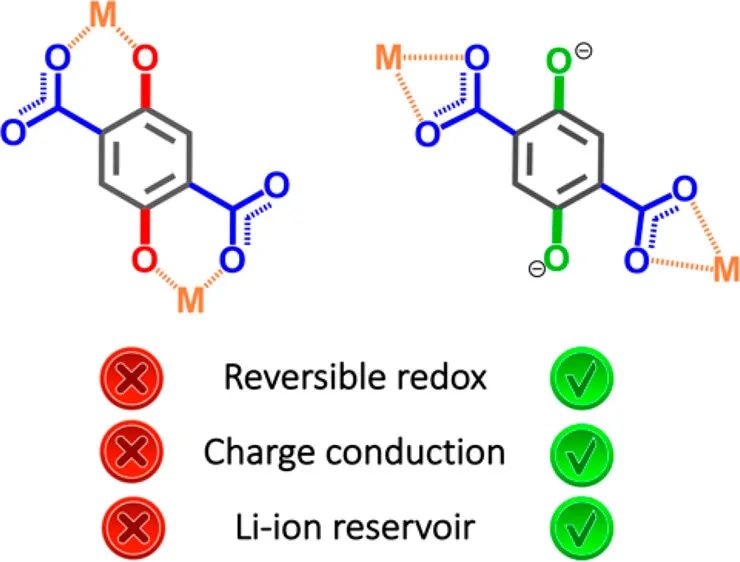

金屬有機框架（MOF）已成為一類重要但極具挑戰性的電化學儲能材料。由于精確的化學和結構控制是強制性的，而電活性MOF的化學原理仍然缺乏深入探索。例如，迄今為止，還沒有合成具有鋰離子儲存和可逆氧化還原（如傳統鋰離子正極）的陰離子MOF。

在此，比利時魯汶大學Alexandru Vlad等人通過對原型CPO-27中過渡金屬化學計量和二級構建單元 (SBU) 拓撲結構的配體的合理控制，報告了一種通式為Li₂-M-DOBDC（其中M= Mg²⁺或Mn²⁺；DOBDC^4–= 2,5-二氧化-1,4-苯二甲酸酯）的導電鋰離子MOF正極。

精確的化學和結構變化不僅使可逆氧化還原成為可能，而且由于混合氧化還原促進了有效的電子自交換，導電性增加了百萬倍:Li₂-M-DOBDC為10^-7 S/cm，而H₂-Mn-DOBDC，Li₂-Mg-DOBDC或Mn-CPO-27組成的類似物僅為10^-13 S/cm。

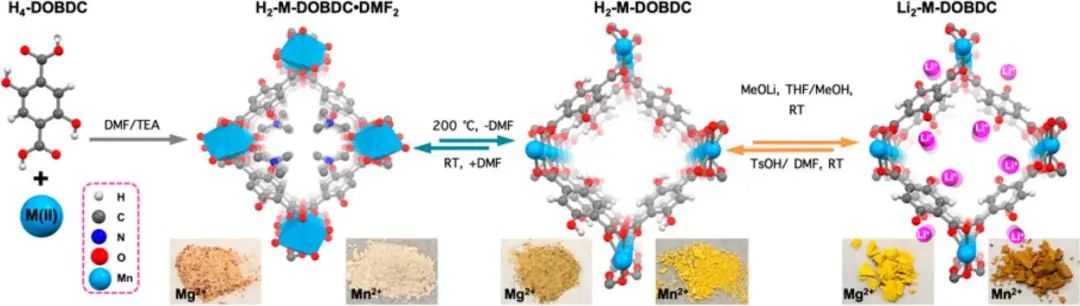

圖1. 幾種MOF材料制備所采用的合成路線示意圖

這種特殊的SBU拓撲結構還大大提高了DOBDC^4-的氧化還原電位(相對于Li⁺/Li⁰，從2.4 V上升到3.2 V)，這是鋰離子電池組裝和能量評估的一個非常實用的功能。

作為一種特殊的正極材料，Li₂-Mn-DOBDC 的平均放電電位為3.2 V vs Li⁺/Li⁰，在100次循環中表現出出色的容量保持率，同時還擁有快速循環速率，這歸因于固有的電子導電性。該材料通過組成和SBU設計容納配體的非配位氧化還原中心，驗證了MOF中可逆氧化還原活性和電子電導率的概念。

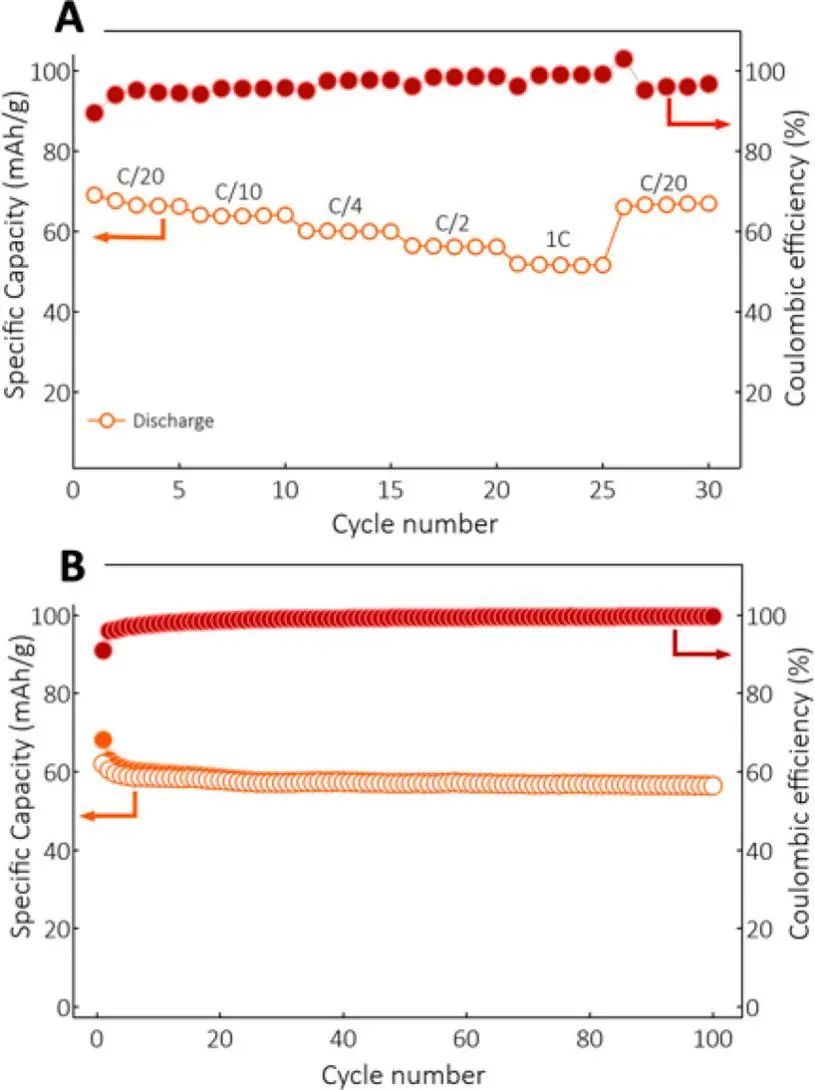

圖2. Li₂-Mn-DOBDC電極的鋰儲存性能

An Electrically Conducting Li-Ion Metal-Organic Framework, Journal of the American Chemical Society 2021. DOI: 10.1021/jacs.1c04591

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/02/88ab39da07/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

JACS：導電鋰離子MOF正極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

JACS：導電鋰離子MOF正極

相關推薦
