国产亚洲精品久久久久久,内射巨臀欧美在线视频,日韩精品系列产品

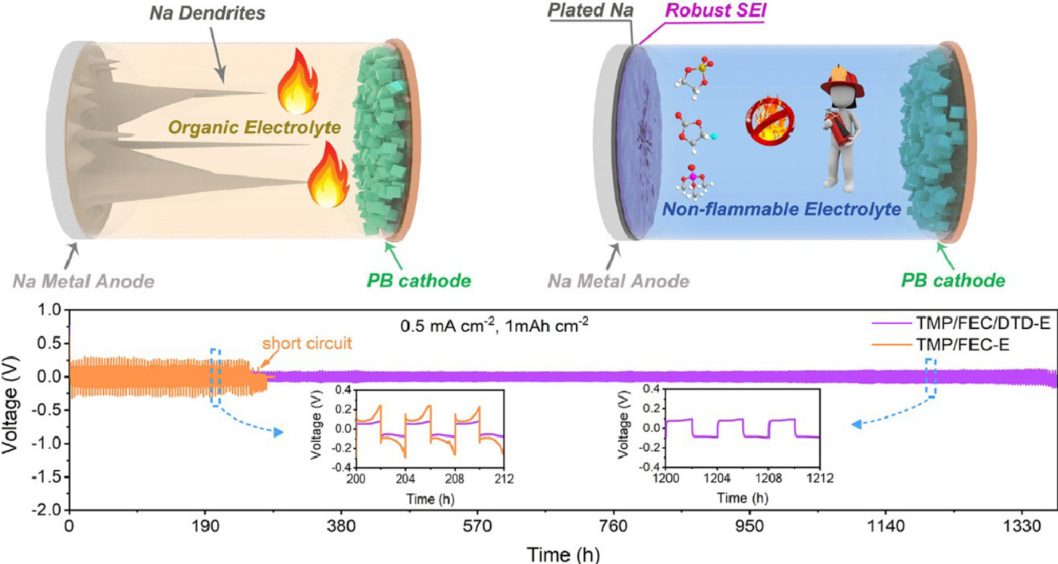

鈉金屬電池（SMBs）由于其能量密度高、成本低和資源豐富，在大規模儲能系統中具有巨大的應用潛力。然而，SMBs面臨著具有挑戰性的問題，例如低可逆性和沉積/剝離過程中的枝晶生長。

西湖大學文燎勇、澳大利亞臥龍崗大學Chao Wu等人報道了一種采用氟代碳酸亞乙酯(FEC)和1,3,2-二氧雜硫雜環戊烷2,2-二氧化物 (DTD) 的不可燃電解液。

該電解液可以原位生成穩定的固體電解質界面(SEI)層，有效抑制副反應，并防止枝晶生長。這歸因于SEI層多組分的協同作用，包括含硫化合物（Na₂S、Na₂SO₃和有機含硫鹽）、NaF 和磷酸鹽 (Na3PO4)。

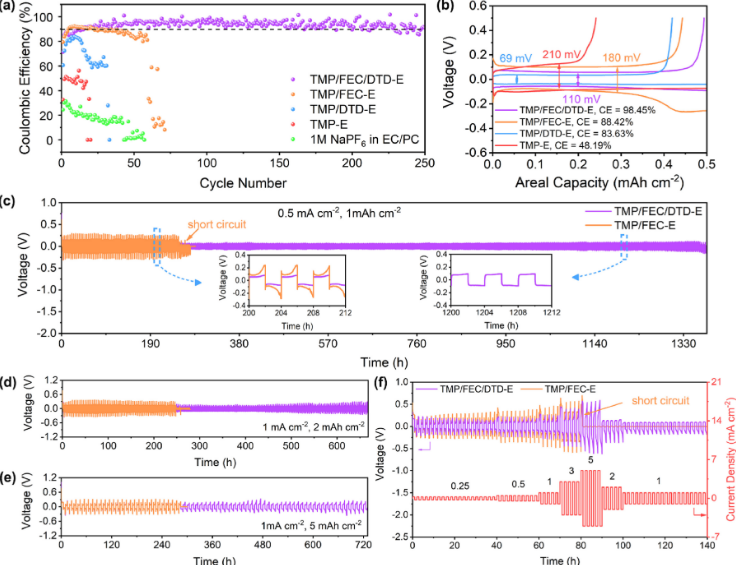

圖1 Na||Al電池和Na||Na對稱電池的電化學性能

此外，DTD添加劑顯著提高了SEI層的穩定性和完整性，這不僅使無枝晶的Na沉積/剝離在250次循環中的平均CE高達93.4%，而且使Na||Na對稱電池在1 mAh cm^-2下穩定超過1350小時，甚至在5 mAh cm^-2下穩定超過720小時。

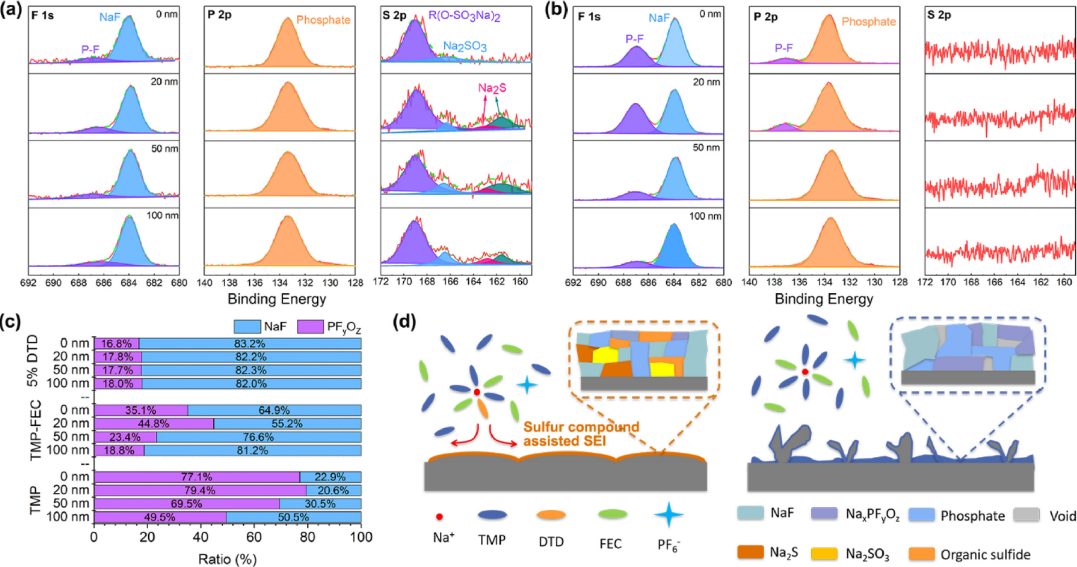

圖2 SEI層的XPS表征及示意圖

An In-Situ Formed Stable Interface Layer for High-Performance Sodium Metal Anode in A Non-Flammable Electrolyte. Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.07.012

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/02/83a58e1e81/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

西湖大學文燎勇EnSM：不燃電解液中原位形成穩定的界面層助力高性能金屬鈉負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

西湖大學文燎勇EnSM：不燃電解液中原位形成穩定的界面層助力高性能金屬鈉負極

相關推薦
