成视频年人黄网站免费视频,太粗大深好疼快拔出去,天堂に駆ける向天堂奔去歌词

同時實現高儲能性能和快速倍率能力是電池技術中最關鍵的挑戰之一。韓國高麗大學Jinhan Cho、大邱慶北科學技術學院Yongmin Ko、美國佐治亞理工學院Seung Woo Lee等人報道了一種具有顯著比容量和高倍率能力的高性能織物正極，它通過界面相互作用介導的組裝，可以直接橋接織物和導電材料之間以及導電材料和活性材料之間存在的所有界面，最大限度地減少不必要的絕緣有機物。

首先，將胺(NH₂)和羧酸(COOH)官能化的多壁碳納米管(MWNT)交替逐層地(LbL)組裝到纖維素紡織品上，以使用氫鍵相互作用制備導電紡織品。二油酰胺穩定的LiFePO₄納米粒子（DA-LFP-NPs）在有機介質中具有高結晶度和高分散穩定性。

DA-LFP-NPs通過LFP-NPs表面結合的天然DA配體和MWNTs的NH₂基團之間的配體置換，與MWNT-NH₂連續LbL組裝到導電織物上。在這種情況下，35 nm大小的LFP-NPs 密集且均勻地吸附到紡織品的所有區域，此外，它們的面容量根據沉積數量增加，而不會顯著損失電荷轉移動力學。

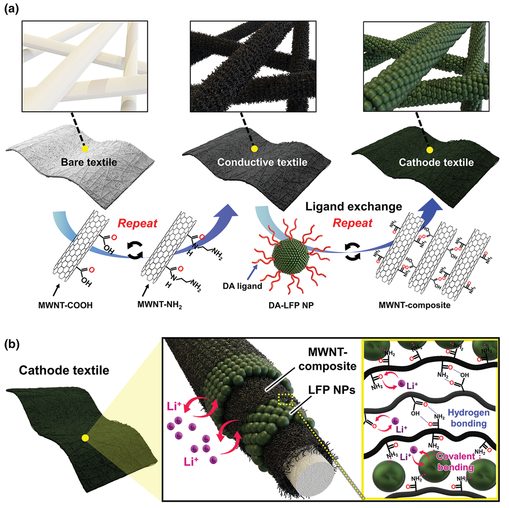

圖1 制備示意圖

結果，紡織電極在0.1 C下實現了2.9 mAh cm^-2的高面容量（即面負載為15.2 mg cm^-2 時為191 mAh g^-1），并具有高倍率性能，遠遠超過傳統漿料涂覆電極的性能。重要的是，該紡織電極還具有優異的結構穩定性，通過簡單折疊能夠將面積容量進一步增加至 8.3 mAh cm^-2（對于45.9 mg cm ^-2at 0.1 C)，而不會顯著損失比容量和倍率性能。

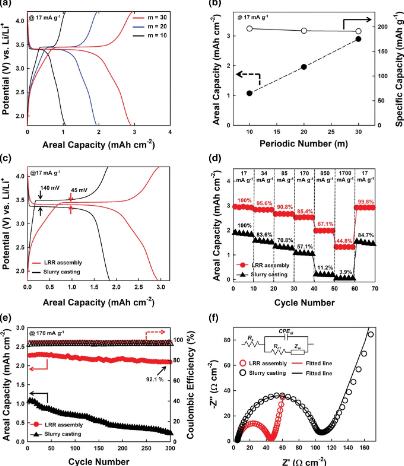

圖2 電化學性能

Textile-Type Lithium-Ion Battery Cathode Enabling High Specific/Areal Capacities and High Rate Capability through Ligand Replacement Reaction-Mediated Assembly. Advanced Energy Materials 2021. DOI: 10.1002/aenm.202101631

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/02/712976e74f/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AEM：織物型鋰離子電池負極實現高比容量和高倍率性能

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AEM：織物型鋰離子電池負極實現高比容量和高倍率性能

相關推薦
