制造業(yè)的持續(xù)增長，加上塑料制品回收的困難，導(dǎo)致生態(tài)環(huán)境出現(xiàn)了大量的廢塑料。現(xiàn)有的化學(xué)品回收和升級回收方法大多存在反應(yīng)條件苛刻，產(chǎn)品選擇性差等缺點。 鑒于此，北京大學(xué)王蒙、馬丁課題組 報道了展示了一種光催化 相關(guān)工作以《Catalytic oxidation of polystyrene to aromatic oxygenates over a graphitic carbon nitride catalyst 》為題在《Nature Communications 》上發(fā)表論文。

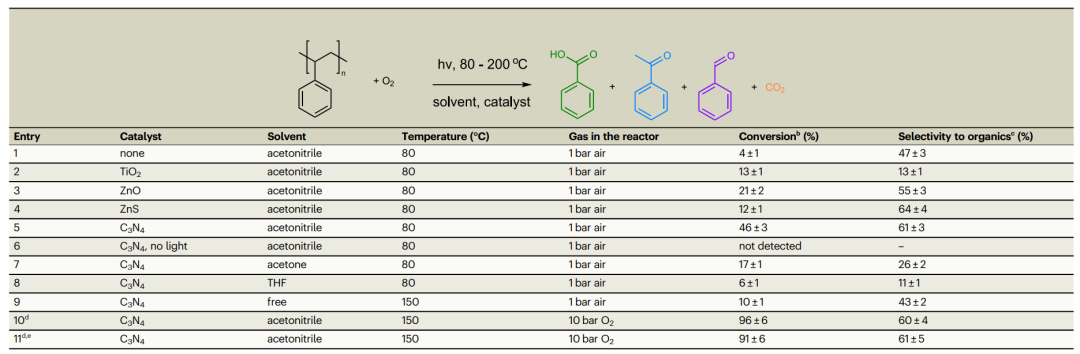

首先選擇了幾種環(huán)保、易制備、常用于光催化氧化的多相光催化劑，如TiO2 、ZnO、ZnS、g-C3 N4 。在300 W氙燈的照射下，在室溫下對Mw為~ 50 kDa的商用聚苯乙烯進(jìn)行光催化轉(zhuǎn)化，發(fā)現(xiàn)24 h內(nèi)任何催化劑均無反應(yīng)產(chǎn)物。隨著反應(yīng)溫度的逐漸升高，在80℃時可以觀察到大量的產(chǎn)物。在光照射下，所有測試的催化劑上都得到了苯甲酸、苯乙酮、苯甲醛等芳香含氧化物和CO2 、CO等無機產(chǎn)物。即使在沒有催化劑的情況下，雖然轉(zhuǎn)化率較低，但仍能檢測到一定數(shù)量的有機和無機產(chǎn)物。相比之下，在熱催化反應(yīng)條件下，沒有檢測到液體或氣體產(chǎn)物。 在TiO2 、ZnO、ZnS和g-C3 N4 上，聚苯乙烯的轉(zhuǎn)化率分別為13%、21%、12%和46%，選擇性分別為15%、55%、64%和60%。其中，在TiO2 催化劑上，主要產(chǎn)物是CO2 和CO，這說明TiO2 不是良好的、用于活化PS的光催化劑。另一方面，雖然ZnO或ZnS催化劑對芳香族化合物有較好的選擇性(>50%)，但總體反應(yīng)活性不如g-C3 N4 催化劑。因此，在后文將以g-C3 N4 催化劑進(jìn)行討論。 考慮到反應(yīng)溫度、反應(yīng)壓力、溶劑和金屬添加劑對g-C3 N4 上活性氧的生成和消耗有影響，對聚苯乙烯的溶解度、傳質(zhì)傳熱有影響，在不同條件下對g-C3 N4 光催化氧化工藝進(jìn)行了系統(tǒng)優(yōu)化。首先，對常規(guī)溶劑的反應(yīng)進(jìn)行了評估。與乙腈相比，在丙酮、四氫呋喃(THF)和無溶劑體系中反應(yīng)的活性和選擇性較低。這可能與丙酮和THF的自氧化作用，消耗氧自由基與聚苯乙烯的氧化解聚競爭有關(guān)。其次，在低轉(zhuǎn)化率條件下，隨著反應(yīng)溫度從80℃到180℃的升高(<20%)，有機產(chǎn)物的產(chǎn)率從0.1增加到0.9 mmol gcatal -1 h-1 ，而選擇性(有機物vs. COx )幾乎不變。當(dāng)通過延長反應(yīng)時間獲得高轉(zhuǎn)化率(>80%)時，提高反應(yīng)溫度導(dǎo)致COx 生成顯著增加，這可能是由于在更高的溫度下有機產(chǎn)品的更快氧化所致。第三，增加氧氣壓力(從空氣到10bar O2 )，在保持選擇性的情況下，在150℃下，5 h內(nèi)有機產(chǎn)物的產(chǎn)率從0.45提高到0.90 mmol gcatal -1 h-1 。 圖1. 不同反應(yīng)階段的產(chǎn)物及PS反應(yīng)物分析 進(jìn)一步探究了不同反應(yīng)階段下有機和無機產(chǎn)物的生產(chǎn)以及反應(yīng)后的聚苯乙烯的性質(zhì)。如圖1a所示，反應(yīng)前3 h為誘導(dǎo)期，3~24 h階段為產(chǎn)物快速積累期。通過液相色譜和氣相色譜-質(zhì)譜聯(lián)用儀，檢測到少量苯甲酸、苯乙酮和苯甲醛，而在誘導(dǎo)期沒有檢測到大量的聚苯乙烯的二聚體、三聚體和低聚體。同時，對于反應(yīng)混合物中的固體，在反應(yīng)前30 min，殘留的聚苯乙烯分子量增加，而不是解聚為鏈較短的聚苯乙烯中間體(分子量較小)，且隨著反應(yīng)時間的延長，分子量進(jìn)一步增加(圖1c)。有趣的是，反應(yīng)后的聚苯乙烯在誘導(dǎo)期分子量增加。這里有兩個可能的原因：(1)在其晶格上引入了氧官能團；(2)自由基攻擊誘導(dǎo)聚苯乙烯重新聚合。但隨著反應(yīng)時間的延長，PS最終被分解為小的有機分子。 當(dāng)目標(biāo)產(chǎn)物在3-10小時內(nèi)快速生成時，檢測不到低聚物、二聚物或相應(yīng)的衍生物以及聚苯乙烯分子量未發(fā)生降低。這一觀察結(jié)果表明，聚苯乙烯在誘導(dǎo)期并沒有解聚成低聚體。對反應(yīng)后的聚苯乙烯樣品進(jìn)行紅外吸收測定，揭示了可能的反應(yīng)途徑。聚苯乙烯在光催化前期(2 h前)的紅外透射譜清晰地顯示在1262和1096 cm-1 處出現(xiàn)了兩個新的吸收峰，它們分別屬于酚羥基的C-O鍵和醇羥基的C-O鍵，但此時產(chǎn)率仍然很低。進(jìn)一步反應(yīng)(2-10 h)，在1720 cm?1 處出現(xiàn)了一個峰，這可以歸因于羰基(C=O鍵)的吸收。聚合物中酚(1262 cm-1 )和醇(1096 cm-1 )羥基的信號繼續(xù)增加。這些研究結(jié)果表明，聚苯乙烯的異源催化轉(zhuǎn)化過程不同于傳統(tǒng)的聚合物熱解和氧化反應(yīng)路線，相反，聚苯乙烯在反應(yīng)誘導(dǎo)期被活性氧物種所部分氧化。 圖2. 不同模型分子的反應(yīng)性能和反應(yīng)機理 聚苯乙烯的芳香族環(huán)和脂肪族碳鏈的部分氧化與反應(yīng)的誘導(dǎo)期有關(guān)。在暗條件下所回收的聚苯乙烯中也明確地發(fā)現(xiàn)了含氧官能團的存在，標(biāo)記為O-PS。然后將暗條件下O2 部分氧化得到的PS-O在光照射下進(jìn)行處理。有趣的是，如圖2a所示，PS-O在光照后幾乎立即產(chǎn)生芳香含氧化物，產(chǎn)量隨反應(yīng)時間而線性增加，表明誘導(dǎo)期成功消除。這再次表明，誘導(dǎo)期是聚苯乙烯在黑暗或光照下發(fā)生部分氧化，將醇基和酚基以及隨后的羰基引入聚苯乙烯的晶格上。 部分氧化的聚苯乙烯容易受到光生成的活性氧自由基的攻擊。以DMPO為自由基捕獲劑，利用EPR光譜研究了室溫下有/無g-C3 N4 催化劑反應(yīng)條件下含氧自由基的存在情況。實驗證明只有在g-C3 N4 存在的光照射下才能生成?O2 – 自由基，這說明光照射和光催化劑對活性氧自由基的生成都很重要。 然后在典型的反應(yīng)條件下，分別評價可能的小分子產(chǎn)物對異丙酚(以苯酚為代表)、苯甲酸、苯甲醛、苯乙酮、乙苯和仲丁苯作為反應(yīng)物。它們具有不同的反應(yīng)活性，在光照/催化劑作用下可生成不同的產(chǎn)物。如圖2b所示，結(jié)果表明，酚類化合物在沒有大量有機產(chǎn)物的情況下迅速轉(zhuǎn)化為二氧化碳。這很好地說明了聚苯乙烯光催化氧化的最終產(chǎn)物并不是酚類物質(zhì)，雖然在部分氧化后的聚苯乙烯中發(fā)現(xiàn)了酚羥基。與苯甲酸氧化只緩慢生成CO2 相比，苯甲醛、苯乙酮、乙苯和仲丁苯的反應(yīng)性要好得多，主要產(chǎn)物為苯甲酸和CO2 ，如圖2b、d所示。雖然這些分子可能是部分氧化聚苯乙烯解聚反應(yīng)步驟的潛在中間體，但在g-C3 N4 催化劑和光照的作用下，它們很容易被進(jìn)一步氧化生成苯甲酸和CO2 。 圖3. 根據(jù)反應(yīng)機理來改善反應(yīng)性能 在此基礎(chǔ)上，對聚苯乙烯合成有機化學(xué)品的工藝進(jìn)行了進(jìn)一步的優(yōu)化。首先，構(gòu)建了一個循環(huán)系統(tǒng)，防止苯甲酸等含氧化物發(fā)生過度氧化。在每個循環(huán)中，不溶性聚苯乙烯和氧氣與催化劑一起保存在反應(yīng)器中，溶液通過過濾器排出，然后用噴射泵補充等量的溶劑。在適當(dāng)控制底物/催化劑用量(5:2)和反應(yīng)時間(8 h)的情況下，對0.5 g塑料進(jìn)行18次循環(huán)，可獲得選擇性為76%的有機產(chǎn)物，然后由于聚苯乙烯幾乎完全轉(zhuǎn)化，有機物產(chǎn)量迅速下降(圖3b)。 其次，對聚苯乙烯的預(yù)處理進(jìn)行了探索，因為聚苯乙烯經(jīng)熱處理后易氧化或熱解，分別形成部分氧化或相對可溶的前驅(qū)體。除前期150℃熱氧化40 h得到的PS-O外，分別通過220℃空氣氧化、300℃空氣氧化和350℃氮氣熱解得到3種不同的PS前驅(qū)體PS-1、PS-2和PS-3。以g-C3 N4 為催化劑，對氧化聚苯乙烯(PS-O, PS-1和PS-2)和溶解性更好的聚苯乙烯(PS-3)進(jìn)行了光催化反應(yīng)，并與原始材料進(jìn)行了比較(圖3c)。PS-1(空氣220°C處理)得到了顯著的改進(jìn)，與原聚苯乙烯相比，反應(yīng)速率提高了一倍，對苯甲酸在有機物中的選擇性達(dá)到80%。 因此，以部分熱解得到的可溶性聚苯乙烯(>0.3 mg/ml)為反應(yīng)物，在流動反應(yīng)體系中以不同重時空速(WHSV)測試聚苯乙烯的反應(yīng)性能，以優(yōu)化對特定產(chǎn)物的選擇性和活性(圖3d)。在0.9 h-1 條件下，苯甲醛和苯乙酮在液相中的選擇性較高，分別為51%和31%。隨著空速的降低，苯甲酸的選擇性從18%逐漸增加到74%。這些結(jié)果驗證了建立聚苯乙烯氧化的連續(xù)多相催化反應(yīng)體系是可能的，并且可以通過控制反應(yīng)條件來控制氧化反應(yīng)的選擇性。 Catalytic oxidation of polystyrene to aromatic oxygenates over a graphitic carbon nitride catalyst，Nature Communications，2022. https://www.nature.com/articles/s41467-022-32510-x
原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/02/262db6d527/
