日本一卡二卡≡卡四卡免费观看一卡 ,色欲av蜜臀一区二区三区,av动漫

鋅離子電池（ZIBs）的實際應用面臨著一些挑戰，特別是在寬溫度范圍內電解液的差可逆性和水的反應性。

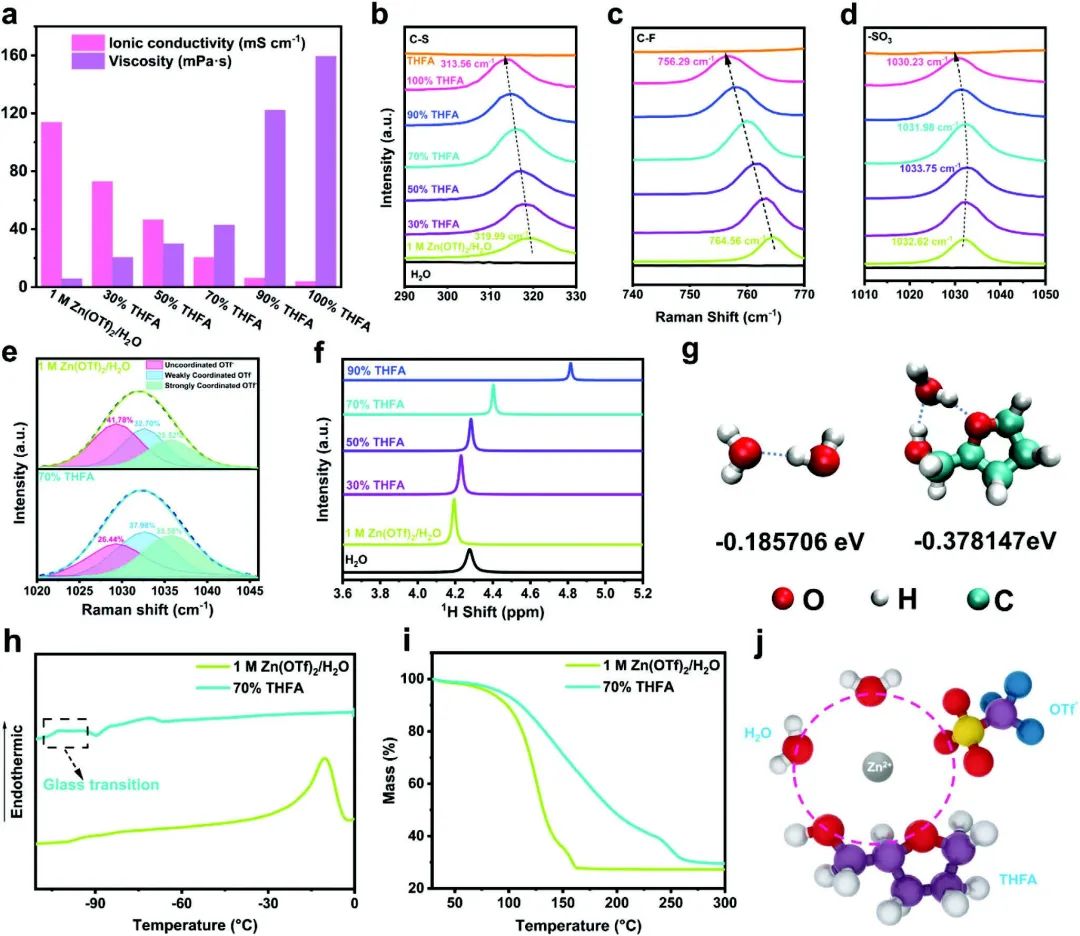

圖1.?電解液設計和表征

福州大學楊程凱、于巖、太原理工大學王騫等以四氫糠醇(THFA)、H₂O和Zn(OTf)₂為基礎，設計了一種具有顯著分子間相互作用的三元電解液，以解決-40至60℃溫度范圍內的這些難題。

具體而言，作為一種醚醇化合物，THFA分子中含有-OH和-C-O-C-官能團，可作為雙重氫鍵載體和雙齒配體，使其成為一種優良的溶劑，它可以與Zn(OTf)₂形成有機電解液。

基于此，作者采用密度泛函理論（DFT）、分子動力學（AIMD）和實驗方法，對涉及THFA、OTf-和H₂O的三元溶劑化簇的作用、機制和結構進行了研究。

研究發現，THFA的氫鍵誘導相互作用促進了 OTf-參與溶劑化簇，而與Zn²⁺的雙齒螯合配位則確保了貧水溶劑化簇的形成。此外，Zn表面的界面電化學反應也受到調節，呈現出優先逐層（0 0 2）定向沉積的穩定固體電解質界面（SEI）。

圖2.?界面分析

得益于三元電解液的優勢，采用這種電解液的對稱電池和全電池在高溫（60℃）、低溫（-40℃）和高電流等苛刻條件下都能保持優異的性能。采用三元電解液的Zn||VO₂電池在60℃和3 A g^-1條件下循環500次后，容量仍能保持在237.5 mAh g^-1和86.71%的保持率。總體而言，這種獨特的三元電解液設計使高性能ZIB成為可能。

圖3.?電化學性能研究

Boosting Zinc-Ion Batteries with Innovative Ternary Electrolyte for Enhanced Interfacial Electrochemistry and Temperature-Resilient Performance. Advanced Functional Materials 2023. DOI: 10.1002/adfm.202310825

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/01/e414ce6a80/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

楊程凱/于巖/王騫AFM：三元電解液增強鋅離子電池的界面電化學和溫度耐受性

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

楊程凱/于巖/王騫AFM：三元電解液增強鋅離子電池的界面電化學和溫度耐受性

相關推薦
