无码欧xxxxx在线观看免费,无码人妻一区二区三区app,99久久夜色精品国产网站

水系鋰離子電池（ALIBs）因其固有的安全性和成本效益而被認為是有前途的大規模儲能技術。然而，由于使用水系電解液遇到“正極挑戰”，負極材料的選擇僅限于具有相對高氧化還原電位和低容量的候選材料，從而導致低能量密度。

在此，中科院物理所索鎏敏研究員等人報告了用于ALIB的TiO₂ B（青銅礦晶型TiO₂）負極，該負極具有低鋰化電位（非水電解液中為~1.6 V，水系電解液中為~1.8 V）、高容量（~200 mAh/g）和高結構穩定性，這也是TiO₂ B 首次應用于水系鋰離子電池。

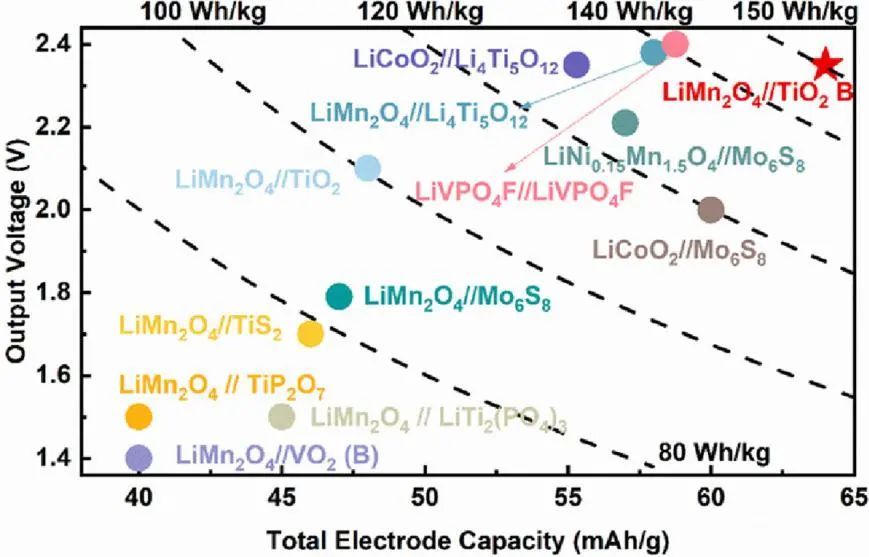

當TiO₂B負極與尖晶石LiMn₂O₄配對時，LiMn₂O₄//TiO₂ B全電池可以提供高容量（194.5 mAh/g，基于負極質量）和高能量密度（150 Wh/kg，基于總電極質量）。

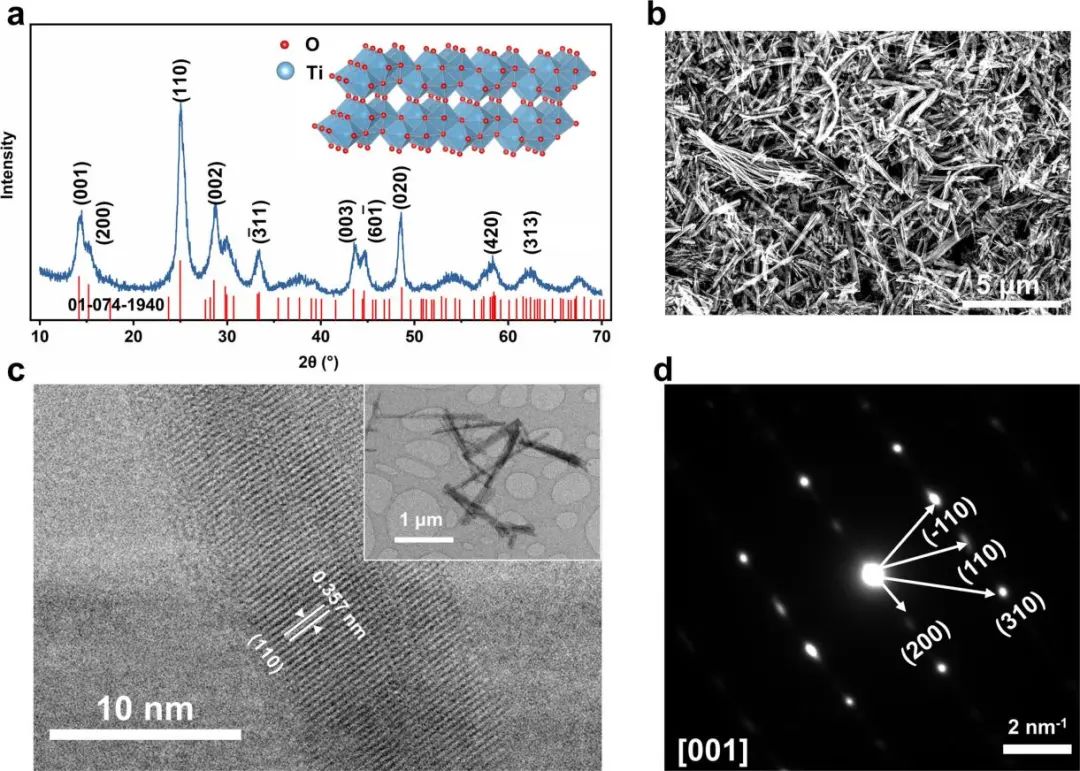

圖1. TiO₂?B納米線的表征

此外，LiMn₂O₄//TiO₂ B全電池在1C下循環400次后容量保持率為76%，表明 TiO₂ B負極的優異循環性能，這歸因于TiO₂ B納米線的結構穩定性和鹽包水 (WIS) 電解質。這項研究表明TiO₂ B 負極可為構建高能ALIBs提供新的選擇。

圖2. LiMn₂O₄//TiO₂ B全電池的電化學性能

TiO₂ (B) Anode for High-Voltage Aqueous Li-ion Batteries, Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.07.046

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/01/68d04e6b50/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
